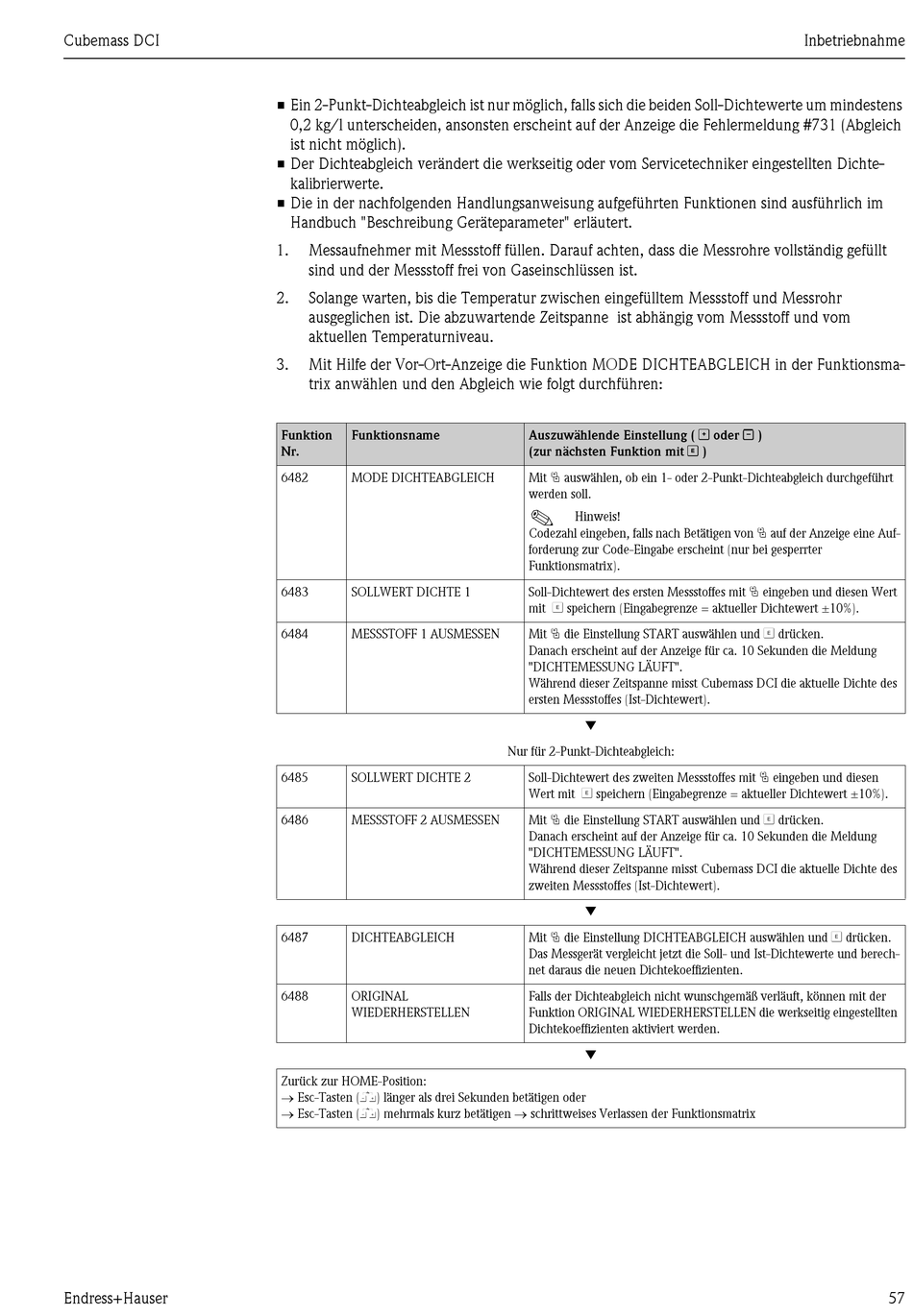

Endress+Hauser Cubemass DCI Betriebsanleitung Seite 57

Cubemass DCI
Endress+Hauser
• Ein 2-Punkt-Dichteabgleich ist nur möglich, falls sich die beiden Soll-Dichtewerte um mindestens
0,2 kg/l unterscheiden, ansonsten erscheint auf der Anzeige die Fehlermeldung #731 (Abgleich
ist nicht möglich).
• Der Dichteabgleich verändert die werkseitig oder vom Servicetechniker eingestellten Dichte-
kalibrierwerte.
• Die in der nachfolgenden Handlungsanweisung aufgeführten Funktionen sind ausführlich im
Handbuch "Beschreibung Geräteparameter" erläutert.
1. Messaufnehmer mit Messstoff füllen. Darauf achten, dass die Messrohre vollständig gefüllt
sind und der Messstoff frei von Gaseinschlüssen ist.
2. Solange warten, bis die Temperatur zwischen eingefülltem Messstoff und Messrohr
ausgeglichen ist. Die abzuwartende Zeitspanne ist abhängig vom Messstoff und vom
aktuellen Temperaturniveau.
3. Mit Hilfe der Vor-Ort-Anzeige die Funktion MODE DICHTEABGLEICH in der Funktionsma-
trix anwählen und den Abgleich wie folgt durchführen:
Funktion Funktionsname
Nr.
6482 MODE DICHTEABGLEICH
6483 SOLLWERT DICHTE 1
6484 MESSSTOFF 1 AUSMESSEN
6485 SOLLWERT DICHTE 2
6486 MESSSTOFF 2 AUSMESSEN
6487 DICHTEABGLEICH
6488 ORIGINAL
WIEDERHERSTELLEN
Zurück zur HOME-Position:
→ Esc-Tasten (X) länger als drei Sekunden betätigen oder
→ Esc-Tasten (X) mehrmals kurz betätigen → schrittweises Verlassen der Funktionsmatrix
Auszuwählende Einstellung ( O oder S )
(zur nächsten Funktion mit F )
Mit P auswählen, ob ein 1- oder 2-Punkt-Dichteabgleich durchgeführt
werden soll.
!
Hinweis!
Codezahl eingeben, falls nach Betätigen von P auf der Anzeige eine Auf-
forderung zur Code-Eingabe erscheint (nur bei gesperrter
Funktionsmatrix).
Soll-Dichtewert des ersten Messstoffes mit P eingeben und diesen Wert
mit F speichern (Eingabegrenze = aktueller Dichtewert ±10%).
Mit P die Einstellung START auswählen und F drücken.
Danach erscheint auf der Anzeige für ca. 10 Sekunden die Meldung
"DICHTEMESSUNG LÄUFT".
Während dieser Zeitspanne misst Cubemass DCI die aktuelle Dichte des
ersten Messstoffes (Ist-Dichtewert).
Æ
Nur für 2-Punkt-Dichteabgleich:
Soll-Dichtewert des zweiten Messstoffes mit P eingeben und diesen
Wert mit F speichern (Eingabegrenze = aktueller Dichtewert ±10%).
Mit P die Einstellung START auswählen und F drücken.
Danach erscheint auf der Anzeige für ca. 10 Sekunden die Meldung
"DICHTEMESSUNG LÄUFT".
Während dieser Zeitspanne misst Cubemass DCI die aktuelle Dichte des
zweiten Messstoffes (Ist-Dichtewert).
Æ
Mit P die Einstellung DICHTEABGLEICH auswählen und F drücken.
Das Messgerät vergleicht jetzt die Soll- und Ist-Dichtewerte und berech-
net daraus die neuen Dichtekoeffizienten.
Falls der Dichteabgleich nicht wunschgemäß verläuft, können mit der
Funktion ORIGINAL WIEDERHERSTELLEN die werkseitig eingestellten
Dichtekoeffizienten aktiviert werden.
Æ
