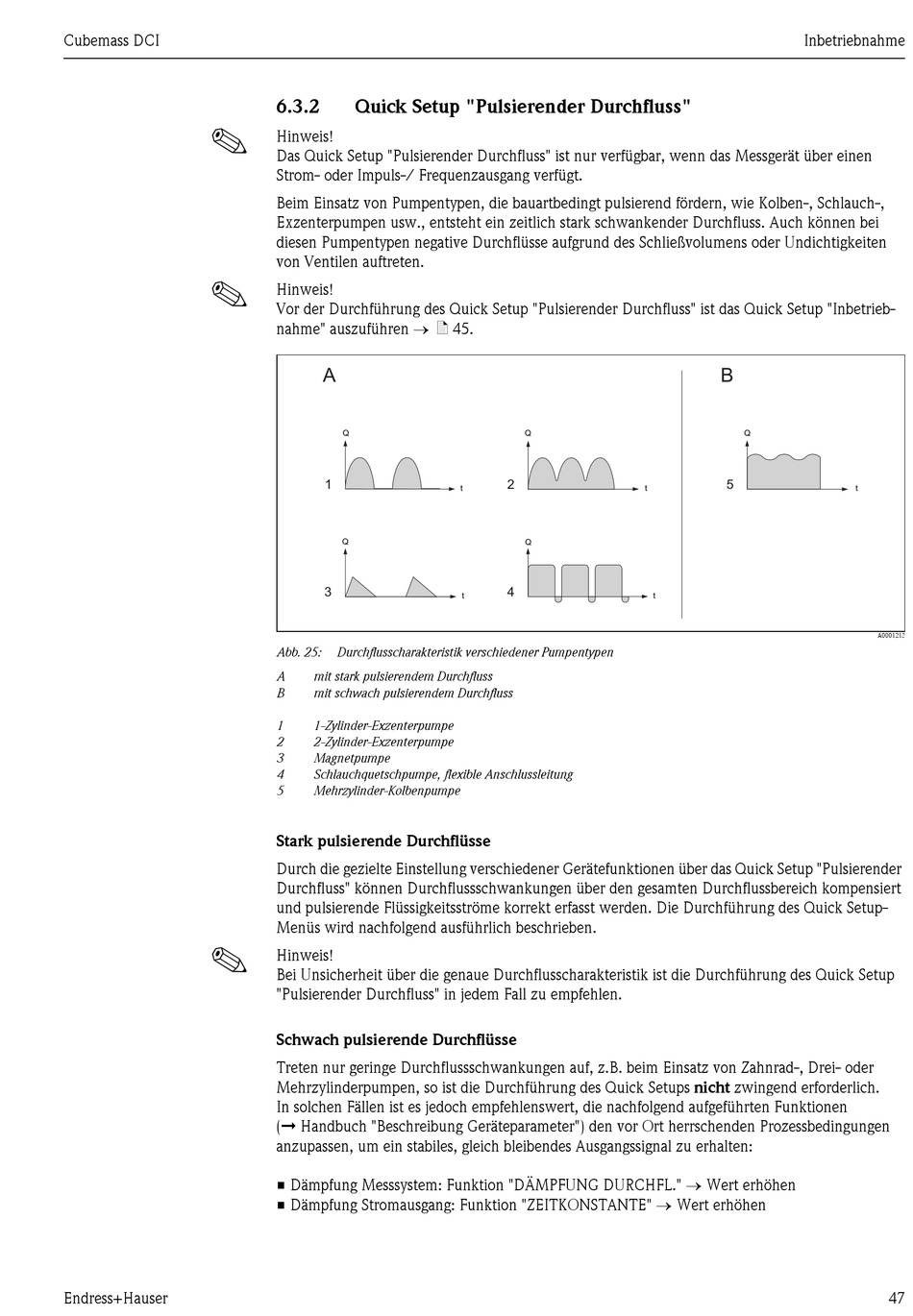

Cubemass DCI
!
!
!
Endress+Hauser
6.3.2

Quick Setup "Pulsierender Durchfluss"

Hinweis!
Das Quick Setup "Pulsierender Durchfluss" ist nur verfügbar, wenn das Messgerät über einen
Strom- oder Impuls-/ Frequenzausgang verfügt.
Beim Einsatz von Pumpentypen, die bauartbedingt pulsierend fördern, wie Kolben-, Schlauch-,
Exzenterpumpen usw., entsteht ein zeitlich stark schwankender Durchfluss. Auch können bei
diesen Pumpentypen negative Durchflüsse aufgrund des Schließvolumens oder Undichtigkeiten
von Ventilen auftreten.
Hinweis!
Vor der Durchführung des Quick Setup "Pulsierender Durchfluss" ist das Quick Setup "Inbetrieb-
nahme" auszuführen → ä 45.
A
Q
1
Q
3
Abb. 25: Durchflusscharakteristik verschiedener Pumpentypen
A mit stark pulsierendem Durchfluss
B mit schwach pulsierendem Durchfluss
1 1-Zylinder-Exzenterpumpe
2 2-Zylinder-Exzenterpumpe
3 Magnetpumpe
4 Schlauchquetschpumpe, flexible Anschlussleitung
5 Mehrzylinder-Kolbenpumpe
Stark pulsierende Durchflüsse
Durch die gezielte Einstellung verschiedener Gerätefunktionen über das Quick Setup "Pulsierender
Durchfluss" können Durchflussschwankungen über den gesamten Durchflussbereich kompensiert
und pulsierende Flüssigkeitsströme korrekt erfasst werden. Die Durchführung des Quick Setup-
Menüs wird nachfolgend ausführlich beschrieben.
Hinweis!
Bei Unsicherheit über die genaue Durchflusscharakteristik ist die Durchführung des Quick Setup
"Pulsierender Durchfluss" in jedem Fall zu empfehlen.
Schwach pulsierende Durchflüsse
Treten nur geringe Durchflussschwankungen auf, z.B. beim Einsatz von Zahnrad-, Drei- oder
Mehrzylinderpumpen, so ist die Durchführung des Quick Setups nicht zwingend erforderlich.
In solchen Fällen ist es jedoch empfehlenswert, die nachfolgend aufgeführten Funktionen
(È Handbuch "Beschreibung Geräteparameter") den vor Ort herrschenden Prozessbedingungen
anzupassen, um ein stabiles, gleich bleibendes Ausgangssignal zu erhalten:
• Dämpfung Messsystem: Funktion "DÄMPFUNG DURCHFL." → Wert erhöhen
• Dämpfung Stromausgang: Funktion "ZEITKONSTANTE" → Wert erhöhen
Q
2
t
Q
4
t
Inbetriebnahme
B
Q
5
t
t
t
A0001213
47
