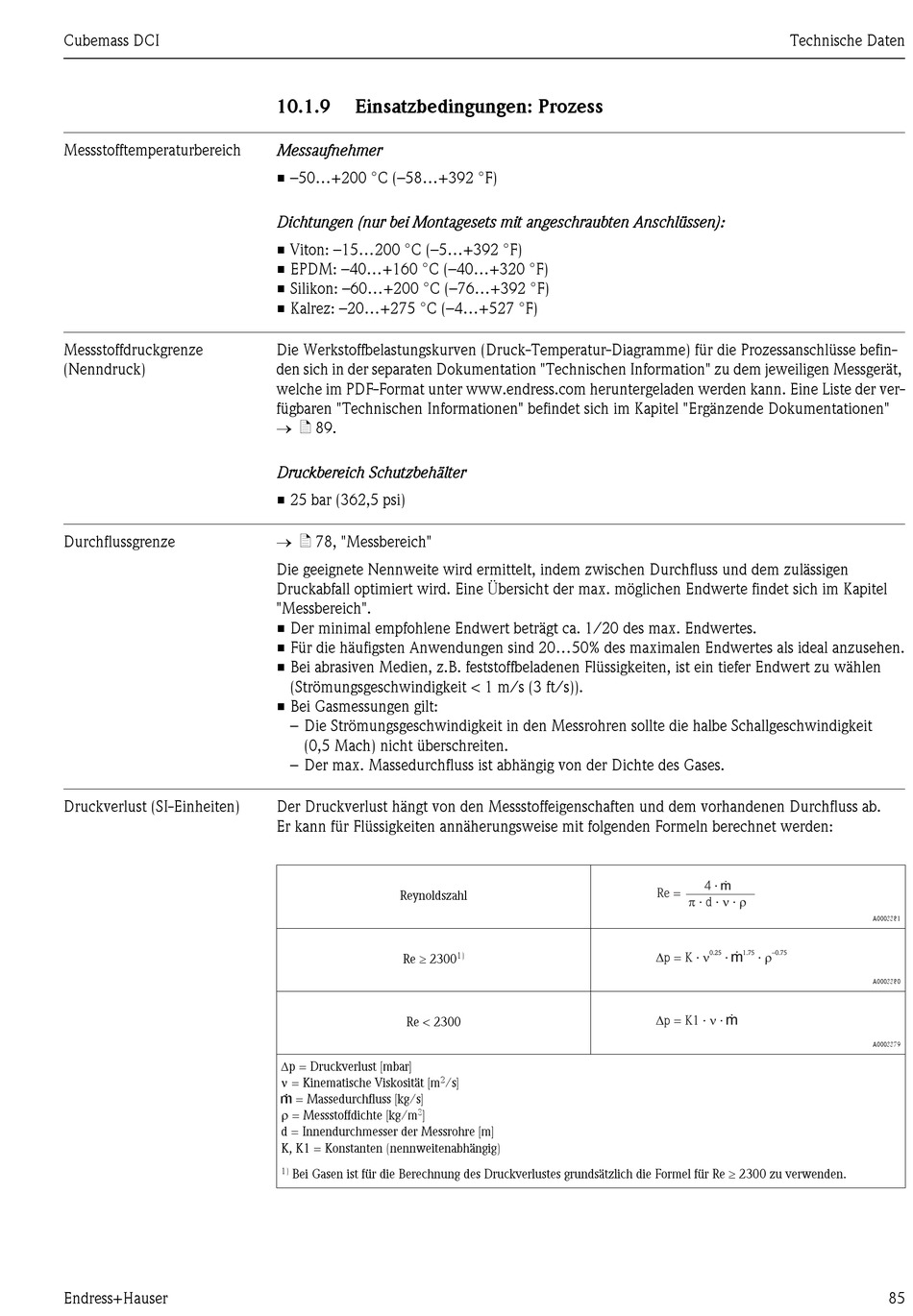

Einsatzbedingungen: Prozess

Messaufnehmer

• –50...+200 °C (–58...+392 °F)
Dichtungen (nur bei Montagesets mit angeschraubten Anschlüssen):
• Viton: –15...200 °C (–5...+392 °F)
• EPDM: –40...+160 °C (–40...+320 °F)
• Silikon: –60...+200 °C (–76...+392 °F)
• Kalrez: –20...+275 °C (–4...+527 °F)
Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse befin-
den sich in der separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät,
welche im PDF-Format unter www.endress.com heruntergeladen werden kann. Eine Liste der ver-
fügbaren "Technischen Informationen" befindet sich im Kapitel "Ergänzende Dokumentationen"
→ ä 89.
Druckbereich Schutzbehälter
• 25 bar (362,5 psi)
→ ä 78, "Messbereich"
Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen
Druckabfall optimiert wird. Eine Übersicht der max. möglichen Endwerte findet sich im Kapitel
"Messbereich".
• Der minimal empfohlene Endwert beträgt ca. 1/20 des max. Endwertes.
• Für die häufigsten Anwendungen sind 20...50% des maximalen Endwertes als ideal anzusehen.
• Bei abrasiven Medien, z.B. feststoffbeladenen Flüssigkeiten, ist ein tiefer Endwert zu wählen
(Strömungsgeschwindigkeit < 1 m/s (3 ft/s)).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten.
– Der max. Massedurchfluss ist abhängig von der Dichte des Gases.
Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab.
Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden:
Reynoldszahl
Re ≥ 2300
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m
2
/s]
g = Massedurchfluss [kg/s]
ρ = Messstoffdichte [kg/m
3
]
d = Innendurchmesser der Messrohre [m]
K, K1 = Konstanten (nennweitenabhängig)
Bei Gasen ist für die Berechnung des Druckverlustes grundsätzlich die Formel für Re ≥ 2300 zu verwenden.
1)
1)
Technische Daten
g
4 ·
Re =
p n r
· d · ·
D n g r
0.25 1.75 –0.75
p = K · · ·
D p = K1 · · g n
A0003381
A0003380
A0003379
85
