Inbetriebnahme

!
44

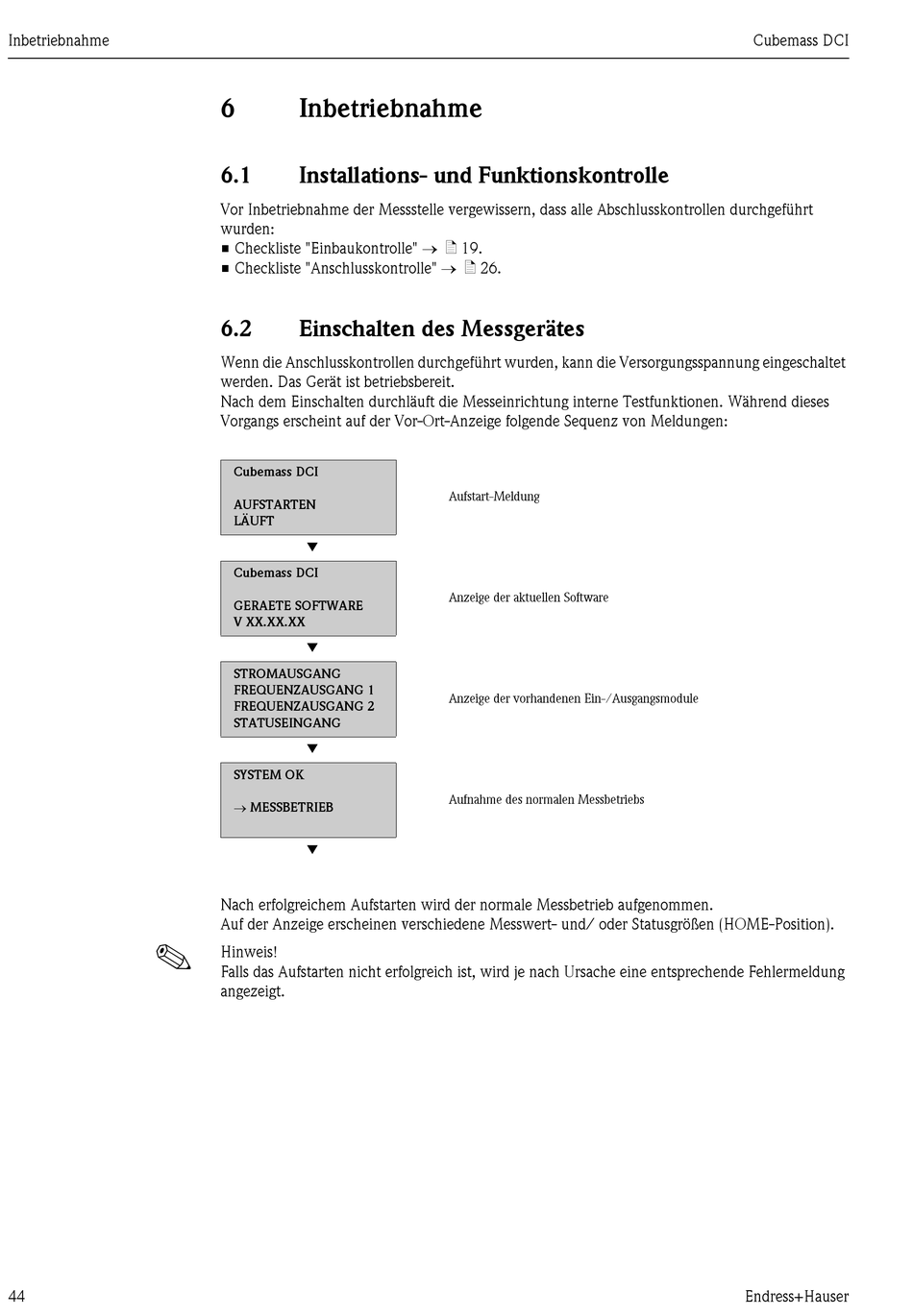

6 Inbetriebnahme
6.1

Installations- und Funktionskontrolle

Vor Inbetriebnahme der Messstelle vergewissern, dass alle Abschlusskontrollen durchgeführt
wurden:
• Checkliste "Einbaukontrolle" → ä 19.
• Checkliste "Anschlusskontrolle" → ä 26.
6.2 Einschalten des Messgerätes
Wenn die Anschlusskontrollen durchgeführt wurden, kann die Versorgungsspannung eingeschaltet
werden. Das Gerät ist betriebsbereit.
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während dieses
Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
Cubemass DCI
AUFSTARTEN
LÄUFT
Æ
Cubemass DCI
GERAETE SOFTWARE
V XX.XX.XX
Æ
STROMAUSGANG
FREQUENZAUSGANG 1
FREQUENZAUSGANG 2
STATUSEINGANG
Æ
SYSTEM OK
→ MESSBETRIEB
Æ
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/ oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
Aufstart-Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Aufnahme des normalen Messbetriebs
Cubemass DCI
Endress+Hauser
