Cubemass DCI
Ausgangssignal
Ausfallsignal
Schaltausgang
Bürde
Galvanische Trennung
Endress+Hauser

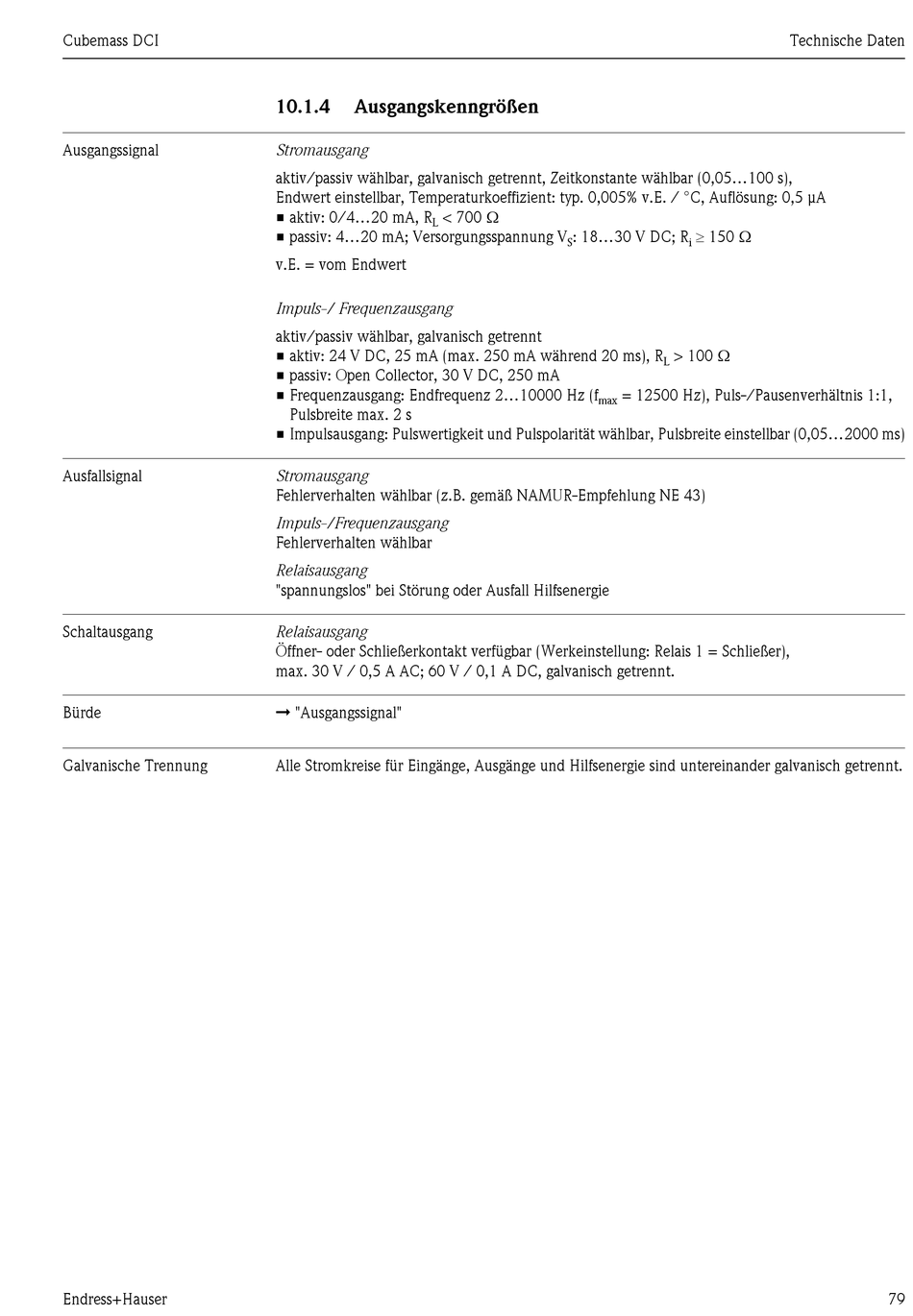

10.1.4 Ausgangskenngrößen
Stromausgang
aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s),
Endwert einstellbar, Temperaturkoeffizient: typ. 0,005% v.E. / °C, Auflösung: 0,5 μA
< 700 Ω
• aktiv: 0/4...20 mA, R
L
• passiv: 4...20 mA; Versorgungsspannung V
v.E. = vom Endwert
Impuls-/ Frequenzausgang
aktiv/passiv wählbar, galvanisch getrennt
• aktiv: 24 V DC, 25 mA (max. 250 mA während 20 ms), R
• passiv: Open Collector, 30 V DC, 250 mA
• Frequenzausgang: Endfrequenz 2...10000 Hz (f
Pulsbreite max. 2 s
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,05...2000 ms)
Stromausgang
Fehlerverhalten wählbar (z.B. gemäß NAMUR-Empfehlung NE 43)
Impuls-/Frequenzausgang
Fehlerverhalten wählbar
Relaisausgang
"spannungslos" bei Störung oder Ausfall Hilfsenergie
Relaisausgang
Öffner- oder Schließerkontakt verfügbar (Werkeinstellung: Relais 1 = Schließer),
max. 30 V / 0,5 A AC; 60 V / 0,1 A DC, galvanisch getrennt.
È "Ausgangssignal"
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
≥ 150 Ω
: 18...30 V DC; R
S i
> 100 Ω
L
= 12500 Hz), Puls-/Pausenverhältnis 1:1,
max
Technische Daten
79
