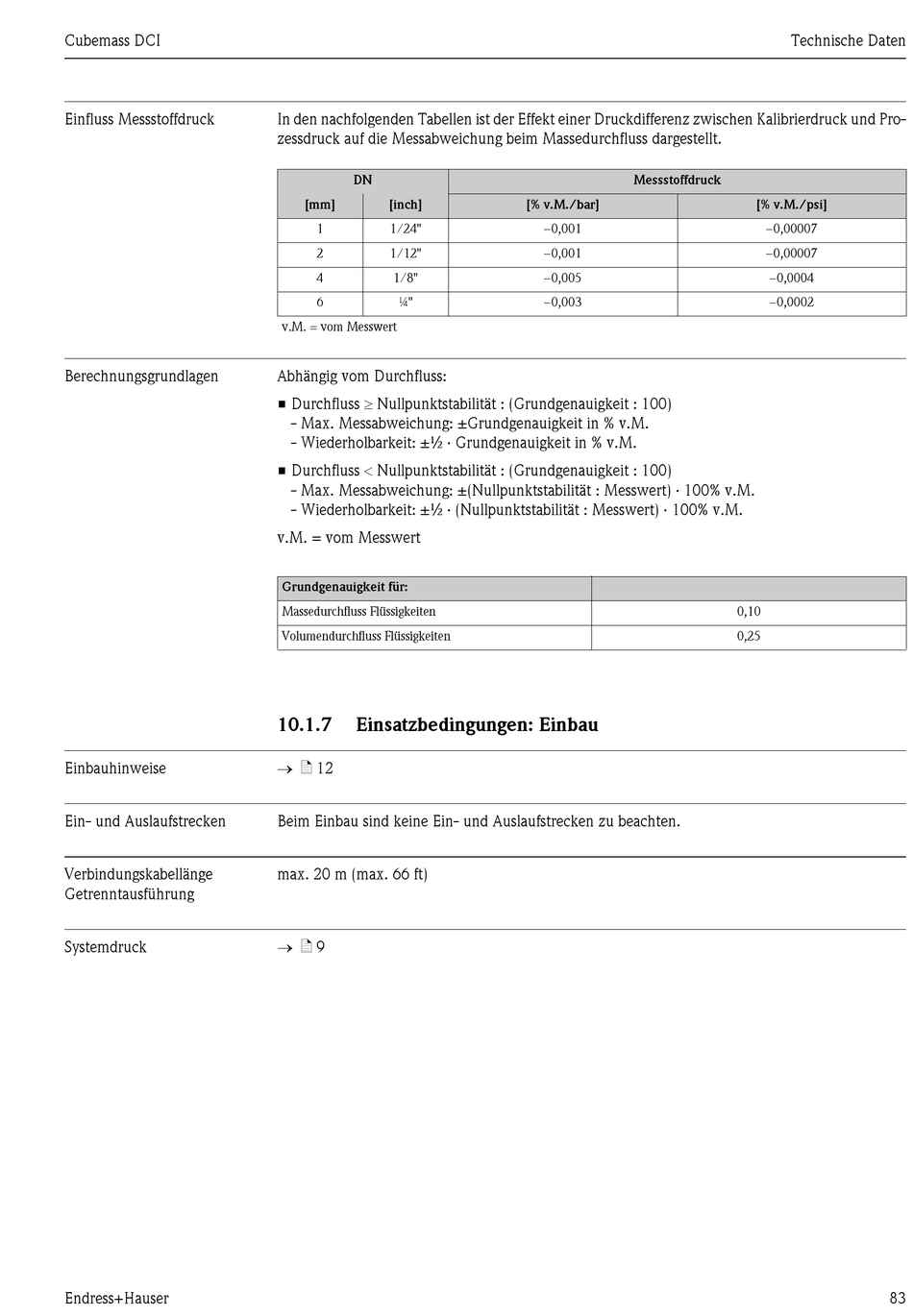

Cubemass DCI
Einfluss Messstoffdruck
Berechnungsgrundlagen
Einbauhinweise
Ein- und Auslaufstrecken
Verbindungskabellänge
Getrenntausführung
Systemdruck
Endress+Hauser
In den nachfolgenden Tabellen ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Pro-
zessdruck auf die Messabweichung beim Massedurchfluss dargestellt.
DN
[mm] [inch]
1 1/24"
2 1/12"
4 1/8"
6 ¼"
v.M. = vom Messwert
Abhängig vom Durchfluss:
• Durchfluss ≥ Nullpunktstabilität : (Grundgenauigkeit : 100)
- Max. Messabweichung: ±Grundgenauigkeit in % v.M.
- Wiederholbarkeit: ±½ · Grundgenauigkeit in % v.M.
• Durchfluss < Nullpunktstabilität : (Grundgenauigkeit : 100)
- Max. Messabweichung: ±(Nullpunktstabilität : Messwert) · 100% v.M.
- Wiederholbarkeit: ±½ · (Nullpunktstabilität : Messwert) · 100% v.M.
v.M. = vom Messwert
Grundgenauigkeit für:
Massedurchfluss Flüssigkeiten
Volumendurchfluss Flüssigkeiten
10.1.7

Einsatzbedingungen: Einbau

→ ä 12
Beim Einbau sind keine Ein- und Auslaufstrecken zu beachten.
max. 20 m (max. 66 ft)
→ ä 9
Messstoffdruck
[% v.M./bar]
−0,001
−0,001
−0,005
−0,003
Technische Daten
[% v.M./psi]
−0,00007
−0,00007
−0,0004
−0,0002
0,10
0,25
