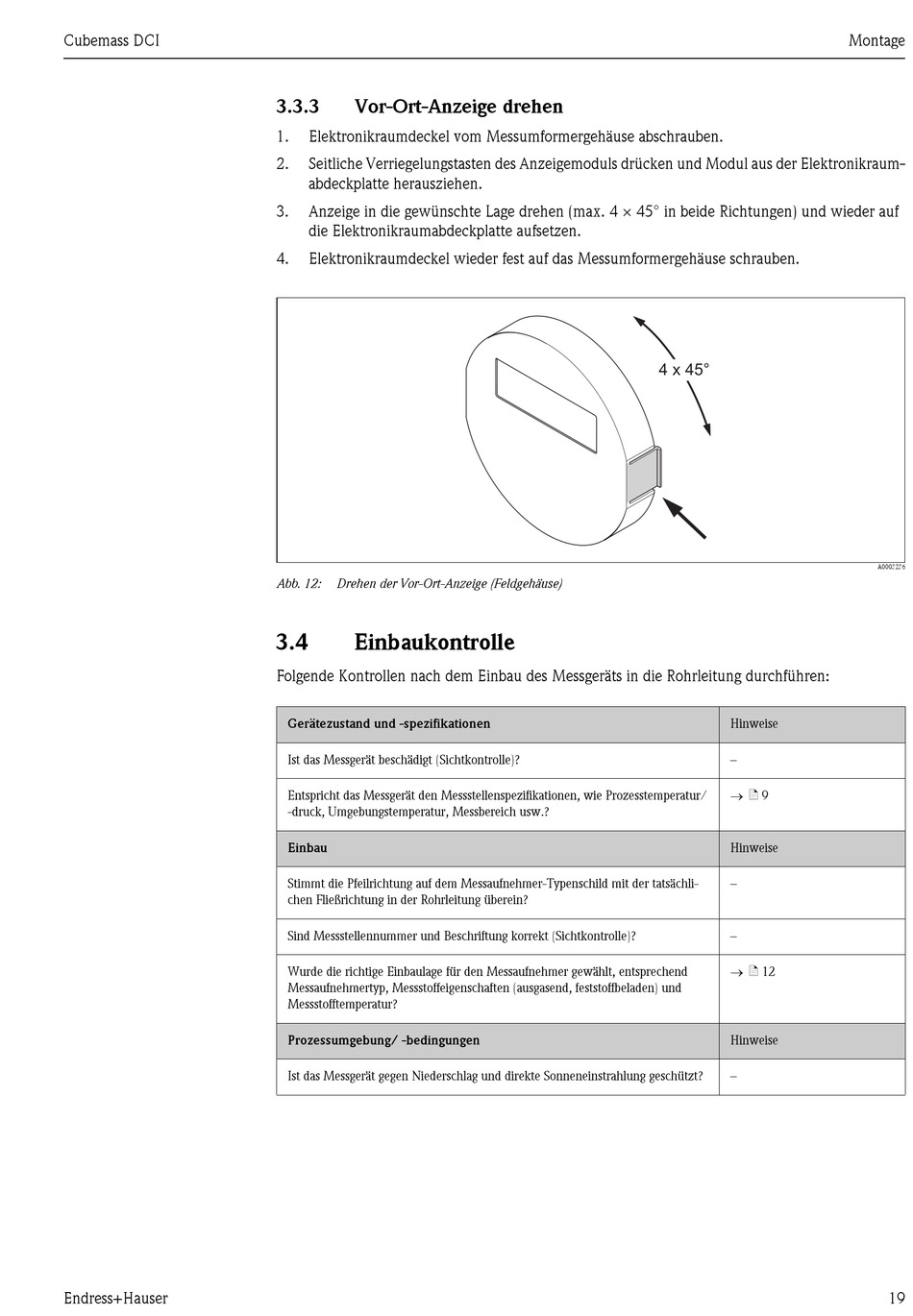

3.3.3

Vor-Ort-Anzeige drehen

1. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2. Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der Elektronikraum-
abdeckplatte herausziehen.
3. Anzeige in die gewünschte Lage drehen (max. 4 × 45° in beide Richtungen) und wieder auf
die Elektronikraumabdeckplatte aufsetzen.
4. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
Abb. 12: Drehen der Vor-Ort-Anzeige (Feldgehäuse)
3.4

Einbaukontrolle

Folgende Kontrollen nach dem Einbau des Messgeräts in die Rohrleitung durchführen:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt (Sichtkontrolle)?
Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/
-druck, Umgebungstemperatur, Messbereich usw.?
Einbau
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächli-
chen Fließrichtung in der Rohrleitung überein?
Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
Wurde die richtige Einbaulage für den Messaufnehmer gewählt, entsprechend
Messaufnehmertyp, Messstoffeigenschaften (ausgasend, feststoffbeladen) und
Messstofftemperatur?
Prozessumgebung/ -bedingungen
Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung geschützt?
4 x 45°
Hinweise
–
→ ä 9
Hinweise
–
–
→ ä 12
Hinweise
–
Montage
A0003236
19
