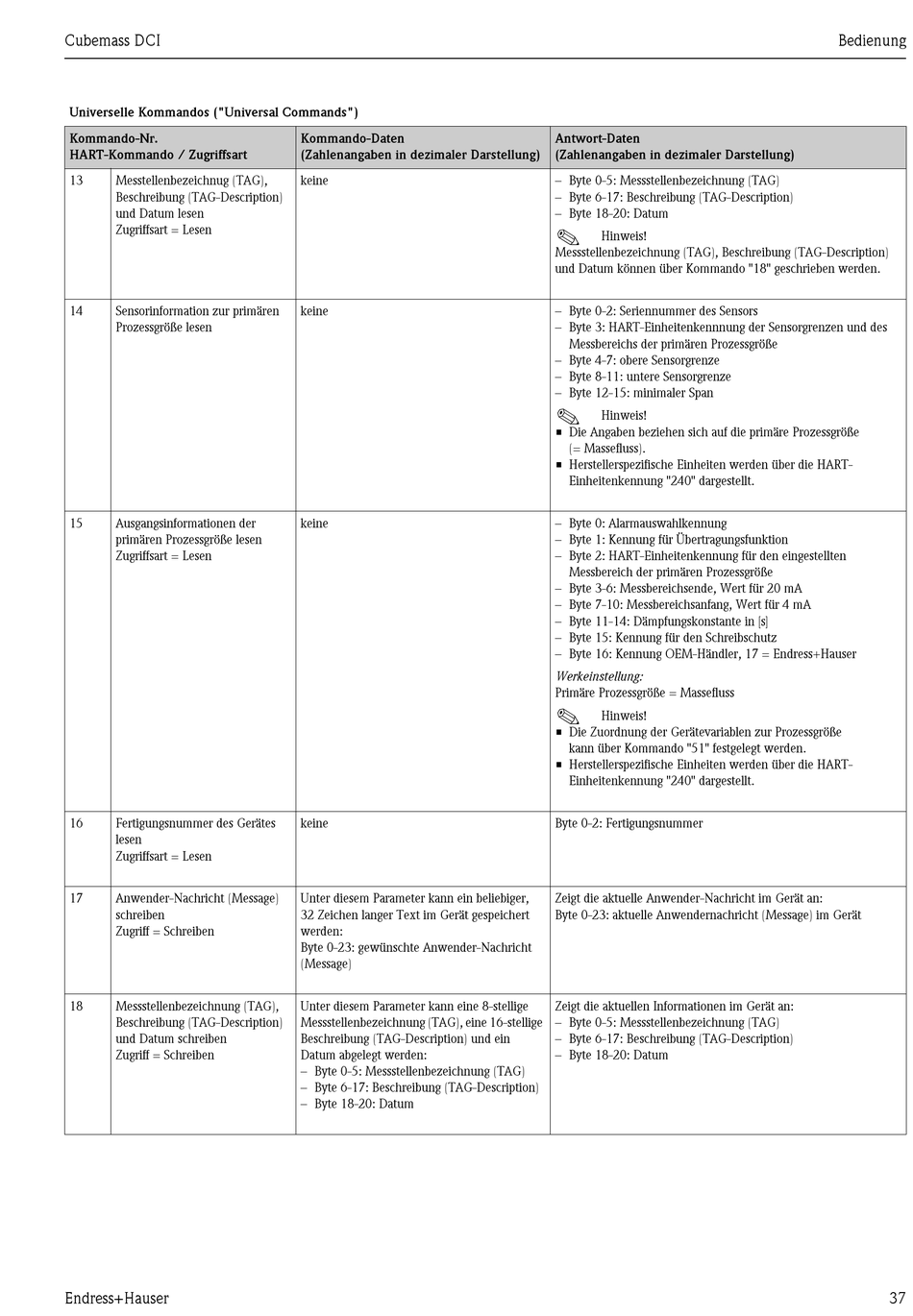

Universelle Kommandos ("Universal Commands")
Kommando-Nr.
HART-Kommando / Zugriffsart
13 Messtellenbezeichnug (TAG),
Beschreibung (TAG-Description)
und Datum lesen
Zugriffsart = Lesen
14 Sensorinformation zur primären
Prozessgröße lesen
15 Ausgangsinformationen der
primären Prozessgröße lesen
Zugriffsart = Lesen
16 Fertigungsnummer des Gerätes
lesen
Zugriffsart = Lesen
17 Anwender-Nachricht (Message)
schreiben
Zugriff = Schreiben
18 Messstellenbezeichnung (TAG),
Beschreibung (TAG-Description)
und Datum schreiben
Zugriff = Schreiben
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
keine
keine
keine
Unter diesem Parameter kann ein beliebiger,
32 Zeichen langer Text im Gerät gespeichert
werden:
Byte 0-23: gewünschte Anwender-Nachricht
(Message)
Unter diesem Parameter kann eine 8-stellige
Messstellenbezeichnung (TAG), eine 16-stellige
Beschreibung (TAG-Description) und ein
Datum abgelegt werden:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
!
Hinweis!
Messstellenbezeichnung (TAG), Beschreibung (TAG-Description)
und Datum können über Kommando "18" geschrieben werden.
– Byte 0-2: Seriennummer des Sensors
– Byte 3: HART-Einheitenkennnung der Sensorgrenzen und des
Messbereichs der primären Prozessgröße
– Byte 4-7: obere Sensorgrenze
– Byte 8-11: untere Sensorgrenze
– Byte 12-15: minimaler Span
!
Hinweis!
• Die Angaben beziehen sich auf die primäre Prozessgröße
(= Massefluss).
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
– Byte 0: Alarmauswahlkennung
– Byte 1: Kennung für Übertragungsfunktion
– Byte 2: HART-Einheitenkennung für den eingestellten
Messbereich der primären Prozessgröße
– Byte 3-6: Messbereichsende, Wert für 20 mA
– Byte 7-10: Messbereichsanfang, Wert für 4 mA
– Byte 11-14: Dämpfungskonstante in [s]
– Byte 15: Kennung für den Schreibschutz
– Byte 16: Kennung OEM-Händler, 17 = Endress+Hauser
Werkeinstellung:
Primäre Prozessgröße = Massefluss
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Prozessgröße
kann über Kommando "51" festgelegt werden.
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Byte 0-2: Fertigungsnummer
Zeigt die aktuelle Anwender-Nachricht im Gerät an:
Byte 0-23: aktuelle Anwendernachricht (Message) im Gerät
Zeigt die aktuellen Informationen im Gerät an:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
