Steckbare Sub-Module (Status- Und Stromeingang, Strom-, Impuls-/Frequenz- Und Relaisausgang) - Endress+Hauser Cubemass DCI Betriebsanleitung

Cubemass DCI
Endress+Hauser
3
5.4
1.2
1
1.1

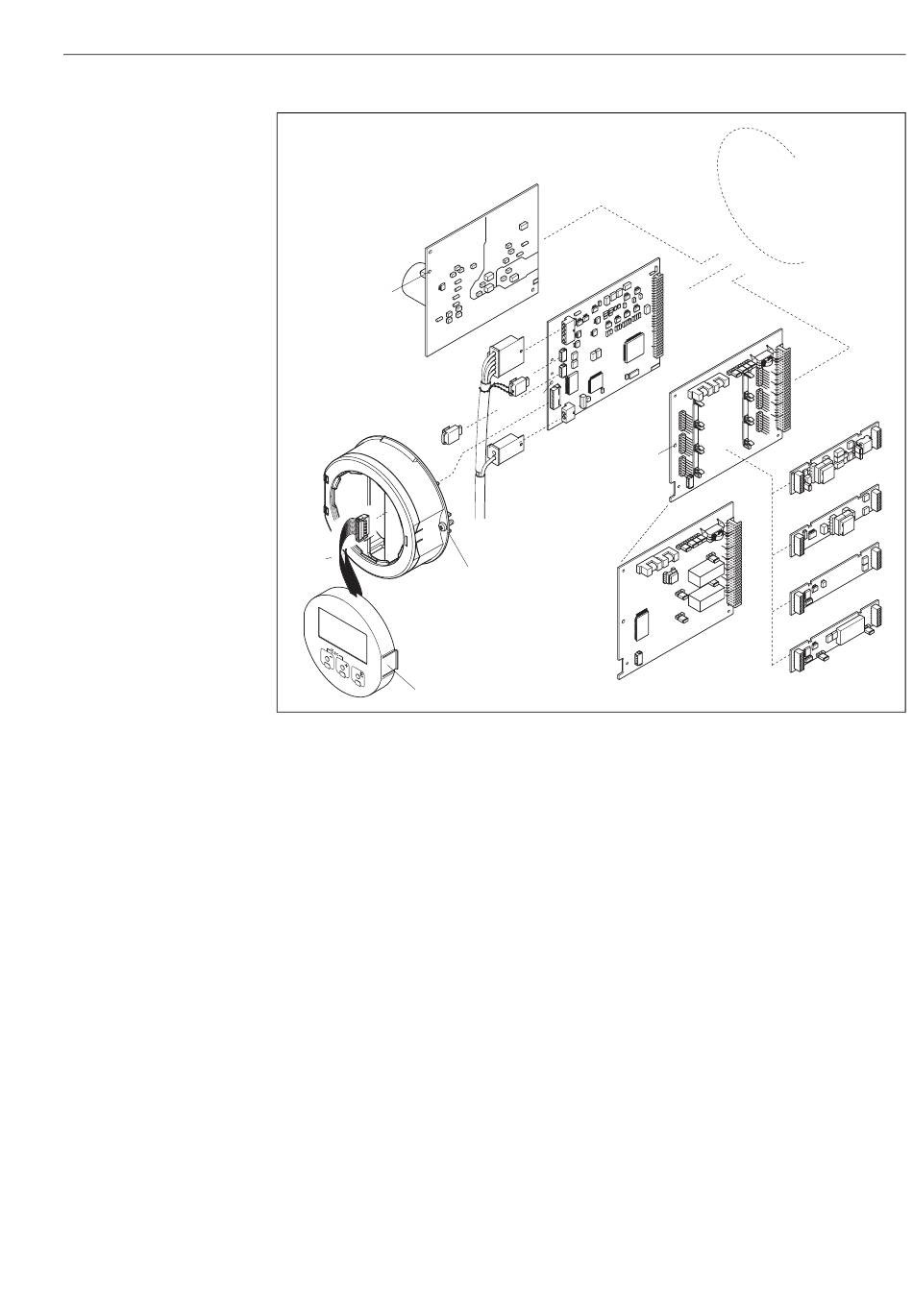

Abb. 33: Feldgehäuse: Ein- und Ausbau der Elektronikplatine
1 Vor-Ort-Anzeige
1.1 Verriegelungstaste
1.2 Flachbandkabel (Anzeigemodul)
2 Schrauben Elektronikraumabdeckung
3 Hilfsöffnung für den Ein-/Ausbau von Platinen
4 Netzteilplatine
5 Messverstärkerplatine
5.1 Signalkabel (Sensor)
5.2 Erregerstromkabel (Sensor)
5.3 S-DAT (Sensor-Datenspeicher)
5.4 T-DAT (Messumformer-Datenspeicher)
6 I/O-Platine (umrüstbar)
6.1

Steckbare Sub-Module (Status- und Stromeingang, Strom-, Impuls-/Frequenz- und Relaisausgang)

7 I/O-Platine (nicht umrüstbar)
4
5
5.1
3
5.3
5.2
2
Störungsbehebung
6
2
U T
T P
O U
T /
P U
I N
3
U T
T P
O U
T /
P U
I N
4
U T
T P
O U
T /
P U
I N
3
7
6.1
A0006364
73
