5.4.6

HART-Schreibschutz ein-/ausschalten

Der HART-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschaltet
werden.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vor Entfernung der Elektronikaumabdeckung vergewissern, dass die Hilfsenergie ausgeschaltet ist.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → ä 72 bzw. → ä 74.
2.
HART-Schreibschutz mit Hilfe der Steckbrücke ein- oder ausschalten → å 23.
3.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
O U
T /
P U
I N
O U
T /
P U
I N
O U
T /
P U
I N

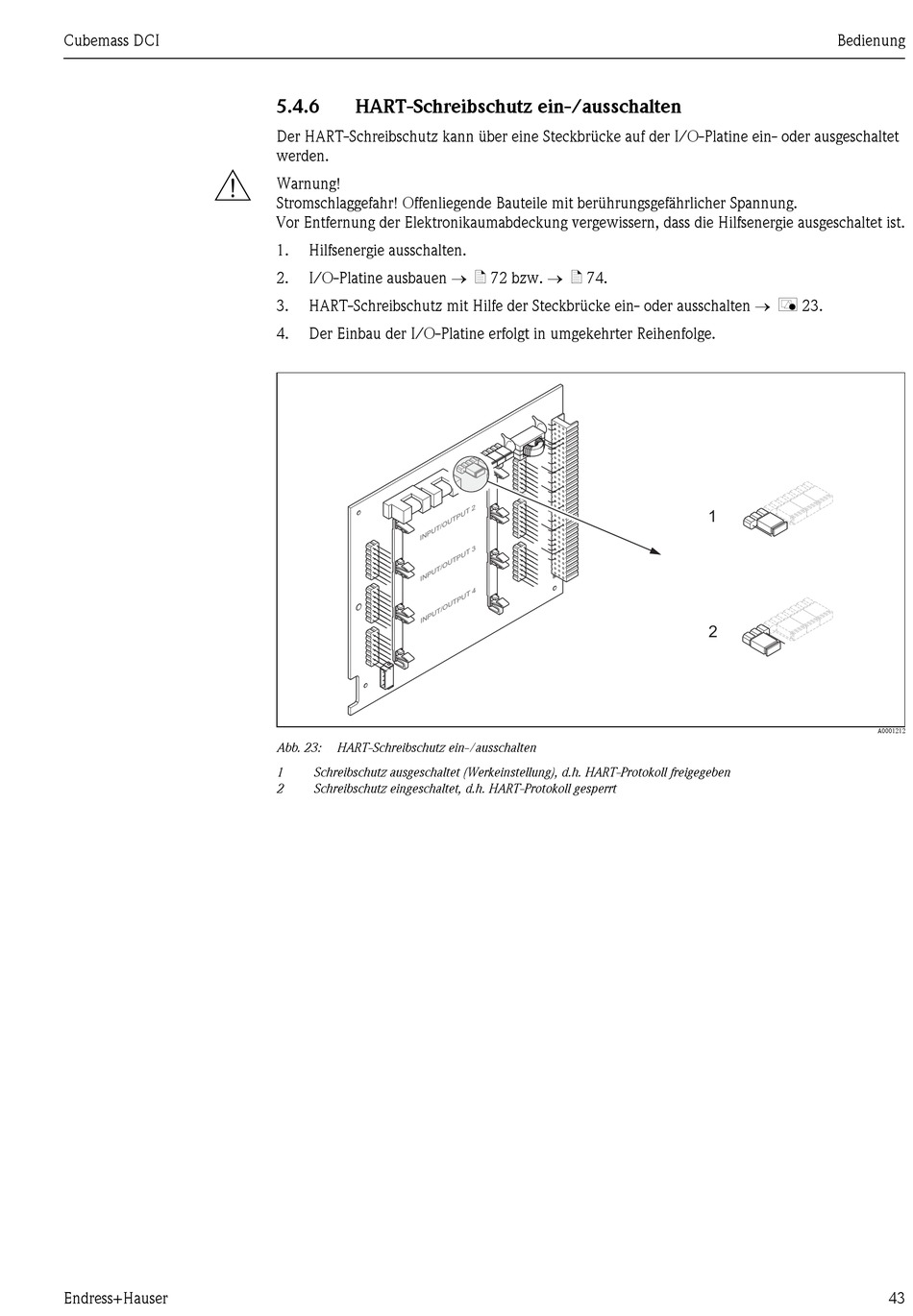

Abb. 23: HART-Schreibschutz ein-/ausschalten
1 Schreibschutz ausgeschaltet (Werkeinstellung), d.h. HART-Protokoll freigegeben
2 Schreibschutz eingeschaltet, d.h. HART-Protokoll gesperrt
2
U T
T P
3
U T
T P
4
U T
T P
