Störungsbehebung
"
!
Nr. Fehlermeldung / Typ
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ein-/Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ein-/Ausgänge)
Nr. # 0xx → Hardware-Fehler
001 S: SCHWERER FEHLER
$: # 001
011 S: AMP HW-EEPROM
$: # 011
012 S: AMP SW-EEPROM
$: # 012
031 S: SENSOR HW-DAT
$: # 031
032 S: SENSOR SW-DAT
$: # 032
041 S: TRANSM. HW-DAT
$: # 041
64
9.2

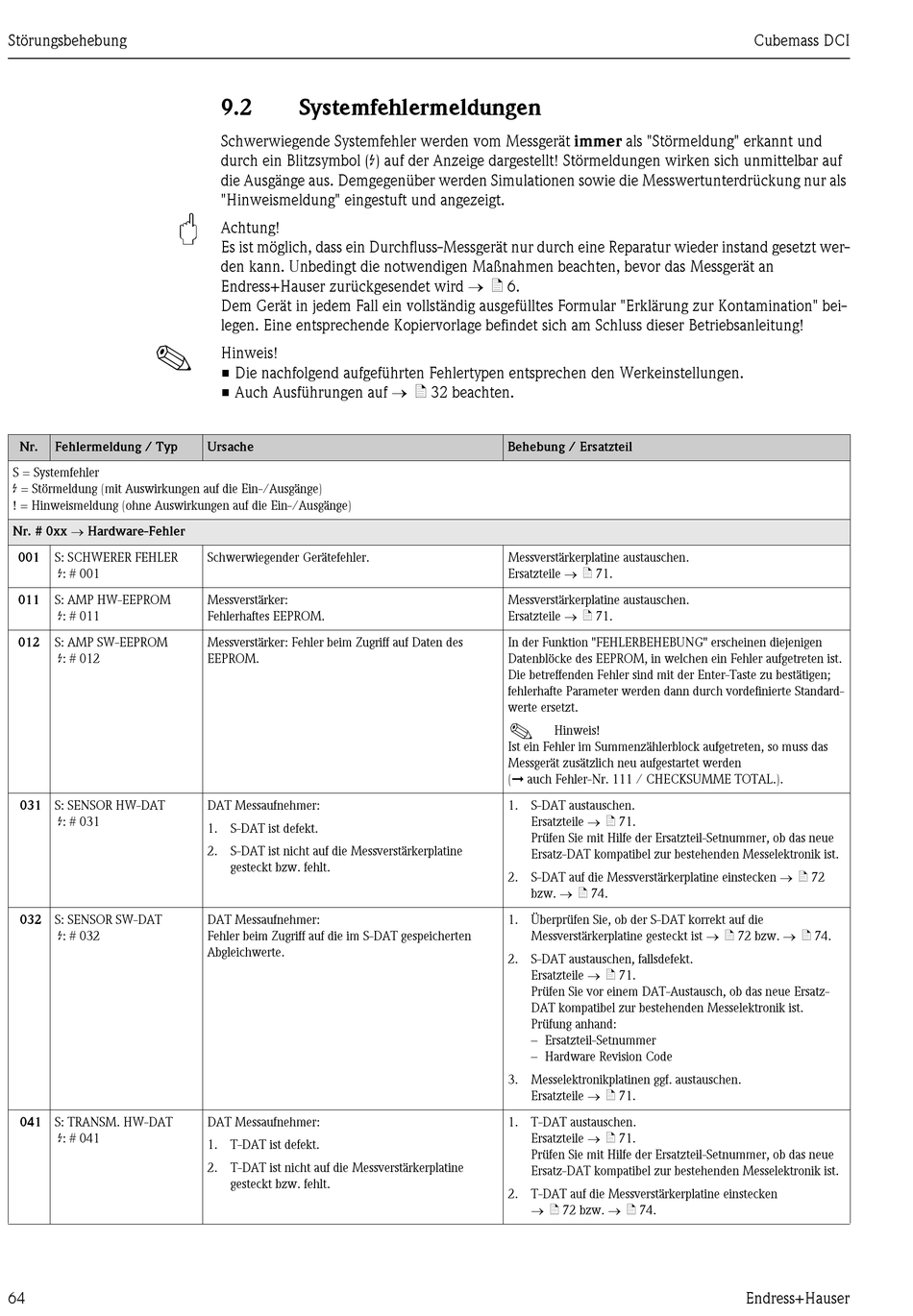

Systemfehlermeldungen

Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrückung nur als
"Hinweismeldung" eingestuft und angezeigt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Unbedingt die notwendigen Maßnahmen beachten, bevor das Messgerät an
Endress+Hauser zurückgesendet wird → ä 6.
Dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei-
legen. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
• Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen.
• Auch Ausführungen auf → ä 32 beachten.
Ursache
Schwerwiegender Gerätefehler.
Messverstärker:
Fehlerhaftes EEPROM.
Messverstärker: Fehler beim Zugriff auf Daten des
EEPROM.
DAT Messaufnehmer:
1. S-DAT ist defekt.
2. S-DAT ist nicht auf die Messverstärkerplatine
gesteckt bzw. fehlt.
DAT Messaufnehmer:
Fehler beim Zugriff auf die im S-DAT gespeicherten
Abgleichwerte.
DAT Messaufnehmer:
1. T-DAT ist defekt.
2. T-DAT ist nicht auf die Messverstärkerplatine
gesteckt bzw. fehlt.
Behebung / Ersatzteil
Messverstärkerplatine austauschen.
Ersatzteile → ä 71.
Messverstärkerplatine austauschen.
Ersatzteile → ä 71.
In der Funktion "FEHLERBEHEBUNG" erscheinen diejenigen
Datenblöcke des EEPROM, in welchen ein Fehler aufgetreten ist.
Die betreffenden Fehler sind mit der Enter-Taste zu bestätigen;
fehlerhafte Parameter werden dann durch vordefinierte Standard-
werte ersetzt.
!
Hinweis!
Ist ein Fehler im Summenzählerblock aufgetreten, so muss das
Messgerät zusätzlich neu aufgestartet werden
(È auch Fehler-Nr. 111 / CHECKSUMME TOTAL.).
1. S-DAT austauschen.
Ersatzteile → ä 71.
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob das neue
Ersatz-DAT kompatibel zur bestehenden Messelektronik ist.
2. S-DAT auf die Messverstärkerplatine einstecken → ä 72
bzw. → ä 74.
1. Überprüfen Sie, ob der S-DAT korrekt auf die
Messverstärkerplatine gesteckt ist → ä 72 bzw. → ä 74.
2. S-DAT austauschen, fallsdefekt.
Ersatzteile → ä 71.
Prüfen Sie vor einem DAT-Austausch, ob das neue Ersatz-
DAT kompatibel zur bestehenden Messelektronik ist.
Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
Ersatzteile → ä 71.
1. T-DAT austauschen.
Ersatzteile → ä 71.
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob das neue
Ersatz-DAT kompatibel zur bestehenden Messelektronik ist.
2. T-DAT auf die Messverstärkerplatine einstecken
→ ä 72 bzw. → ä 74.
