Bedienung

5.1

Anzeige- und Bedienelemente

Mit der Vor-Ort-Anzeige können wichtige Kenngrößen direkt an der Messstelle abgelesen oder das
Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfiguriert werden.
Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/ oder Statusgrößen (Durchfluss-
richtung, Teilfüllung Rohr, Bargraph usw.) angezeigt werden. Der Anwender hat die Möglichkeit,
die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach
seinen Bedürfnissen anzupassen (È Handbuch "Beschreibung Geräteparameter", GP001D/06/).
1
2

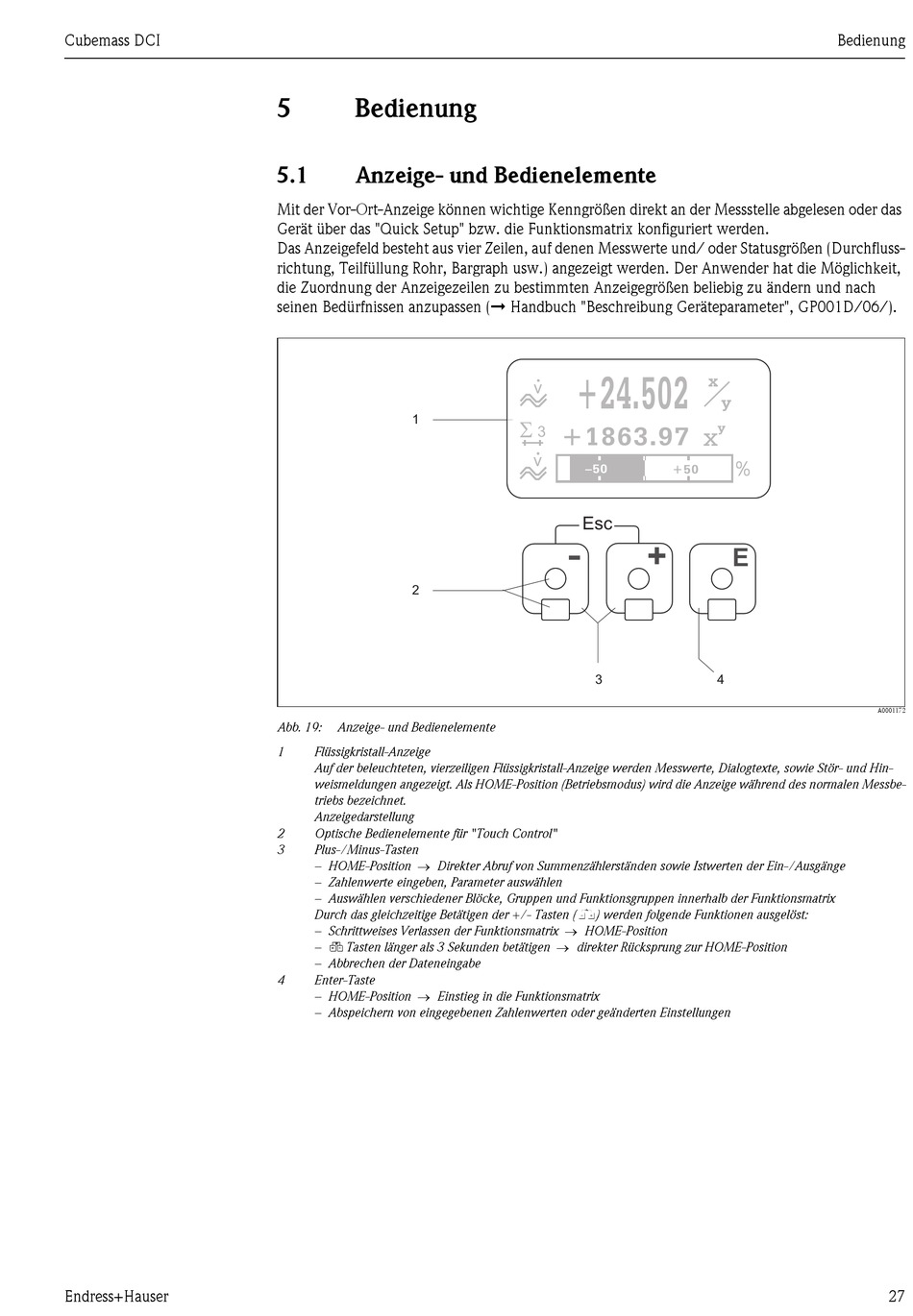

Abb. 19: Anzeige- und Bedienelemente
1 Flüssigkristall-Anzeige
Auf der beleuchteten, vierzeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und Hin-
weismeldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbe-
triebs bezeichnet.
Anzeigedarstellung
2 Optische Bedienelemente für "Touch Control"
3 Plus-/Minus-Tasten
– HOME-Position → Direkter Abruf von Summenzählerständen sowie Istwerten der Ein-/Ausgänge
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Blöcke, Gruppen und Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/- Tasten ( X) werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix → HOME-Position
– QTasten länger als 3 Sekunden betätigen → direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
4 Enter-Taste
– HOME-Position → Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+24.502 +24.502
v v
S S
+1863.97 +1863.97
3 3
v v
–50 –50
+50 +50
Esc
+
-
3
Bedienung
x x
y y
y y
x x
% %
E
4
A0001172
