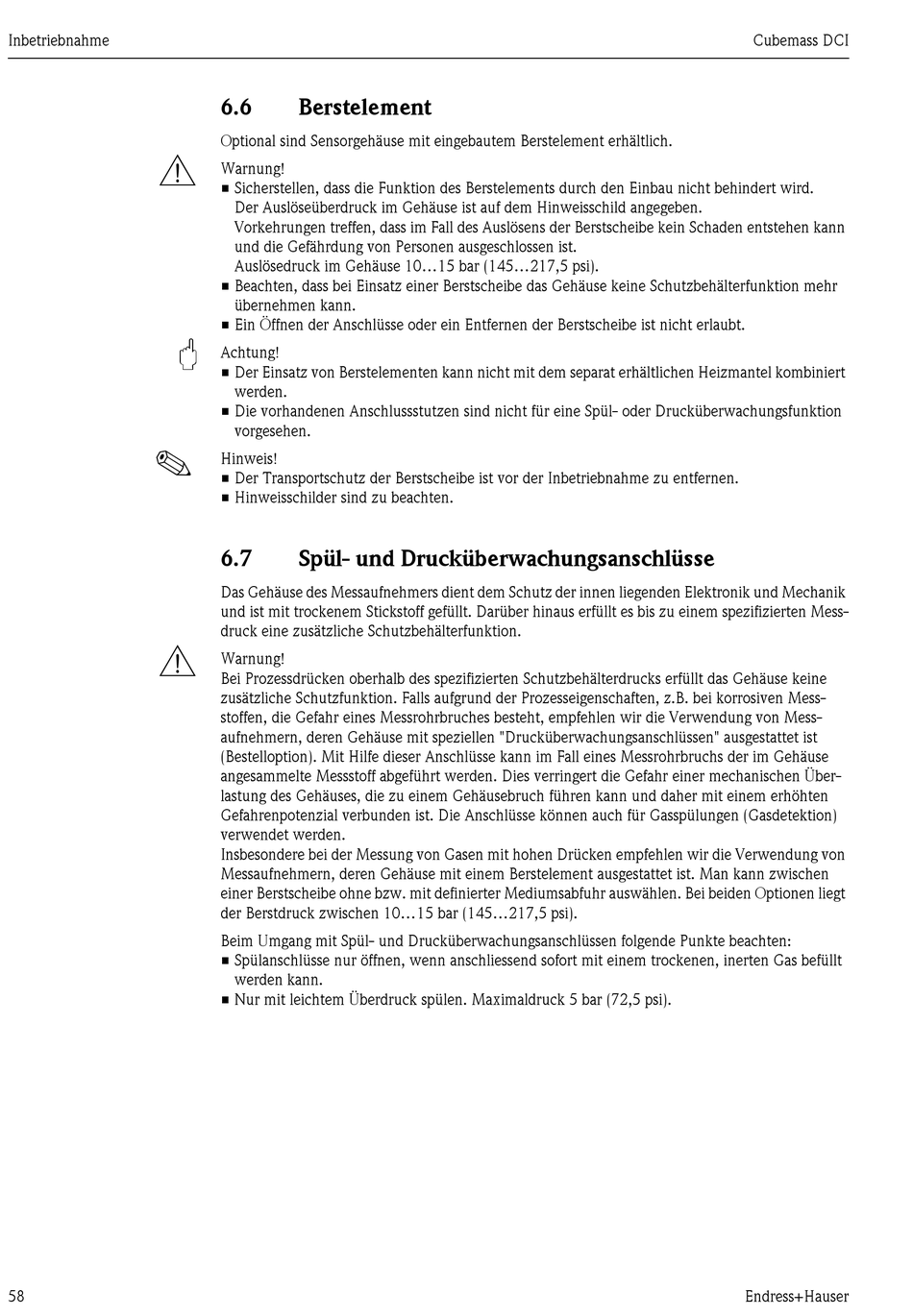

Inbetriebnahme
#
"
!
#
58
6.6

Berstelement

Optional sind Sensorgehäuse mit eingebautem Berstelement erhältlich.
Warnung!
• Sicherstellen, dass die Funktion des Berstelements durch den Einbau nicht behindert wird.
Der Auslöseüberdruck im Gehäuse ist auf dem Hinweisschild angegeben.
Vorkehrungen treffen, dass im Fall des Auslösens der Berstscheibe kein Schaden entstehen kann
und die Gefährdung von Personen ausgeschlossen ist.
Auslösedruck im Gehäuse 10...15 bar (145...217,5 psi).
• Beachten, dass bei Einsatz einer Berstscheibe das Gehäuse keine Schutzbehälterfunktion mehr
übernehmen kann.
• Ein Öffnen der Anschlüsse oder ein Entfernen der Berstscheibe ist nicht erlaubt.
Achtung!
• Der Einsatz von Berstelementen kann nicht mit dem separat erhältlichen Heizmantel kombiniert
werden.
• Die vorhandenen Anschlussstutzen sind nicht für eine Spül- oder Drucküberwachungsfunktion
vorgesehen.
Hinweis!
• Der Transportschutz der Berstscheibe ist vor der Inbetriebnahme zu entfernen.
• Hinweisschilder sind zu beachten.
6.7 Spül- und Drucküberwachungsanschlüsse
Das Gehäuse des Messaufnehmers dient dem Schutz der innen liegenden Elektronik und Mechanik
und ist mit trockenem Stickstoff gefüllt. Darüber hinaus erfüllt es bis zu einem spezifizierten Mess-
druck eine zusätzliche Schutzbehälterfunktion.
Warnung!
Bei Prozessdrücken oberhalb des spezifizierten Schutzbehälterdrucks erfüllt das Gehäuse keine
zusätzliche Schutzfunktion. Falls aufgrund der Prozesseigenschaften, z.B. bei korrosiven Mess-
stoffen, die Gefahr eines Messrohrbruches besteht, empfehlen wir die Verwendung von Mess-
aufnehmern, deren Gehäuse mit speziellen "Drucküberwachungsanschlüssen" ausgestattet ist
(Bestelloption). Mit Hilfe dieser Anschlüsse kann im Fall eines Messrohrbruchs der im Gehäuse
angesammelte Messstoff abgeführt werden. Dies verringert die Gefahr einer mechanischen Über-
lastung des Gehäuses, die zu einem Gehäusebruch führen kann und daher mit einem erhöhten
Gefahrenpotenzial verbunden ist. Die Anschlüsse können auch für Gasspülungen (Gasdetektion)
verwendet werden.
Insbesondere bei der Messung von Gasen mit hohen Drücken empfehlen wir die Verwendung von
Messaufnehmern, deren Gehäuse mit einem Berstelement ausgestattet ist. Man kann zwischen
einer Berstscheibe ohne bzw. mit definierter Mediumsabfuhr auswählen. Bei beiden Optionen liegt
der Berstdruck zwischen 10...15 bar (145...217,5 psi).
Beim Umgang mit Spül- und Drucküberwachungsanschlüssen folgende Punkte beachten:
• Spülanschlüsse nur öffnen, wenn anschliessend sofort mit einem trockenen, inerten Gas befüllt
werden kann.
• Nur mit leichtem Überdruck spülen. Maximaldruck 5 bar (72,5 psi).
