R320103219/2021-11 | Elektromechanischer Zylinder EMC-HP
4
Produktbeschreibung
4.1
Leistungsbeschreibung
Der Elektromechanische Zylinder EMC-HP ist eine mechanische Linearachse mit Kolbenstange.
Die Mechanik basiert auf bewährten Gewindetrieben, welche die Drehbewegungen des Motors in eine
Linearbewegung der Kolbenstange umsetzen.
Bei vertikalem Einbau ist zu beachten, dass der Gewindetrieb nicht selbsthemmend ist und deshalb gegen Absturz
gesichert werden muss.
4.2
Gerätebeschreibung
3
2
1

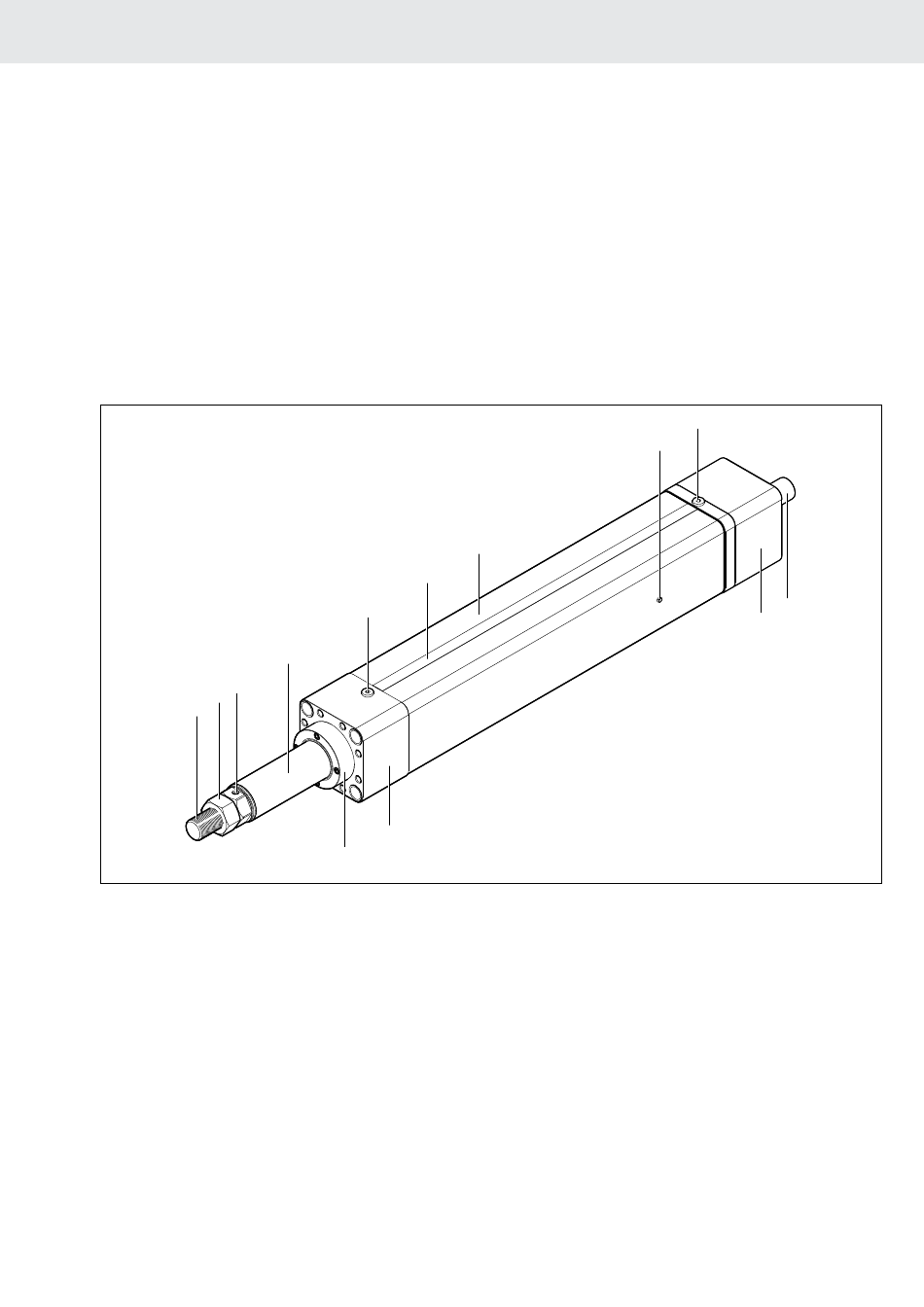

Fig. 1: Bestandteile des Elektromechanischen Zylinders EMC-HP
Ein Elektromechanischer Zylinder EMC-HP hat folgende Bestandteile:
1 Gewindebolzen
2 Sechskantmutter
3 Schlüsselfläche
4 Kolbenstange
5 Serviceöffnung
6 Abdeckprofil Kabelkanal
7 Gehäuse
6
5
4
11
10
8 Schmiernippel
9 Anschluss für Luftausgleich
10 Dichtungshalter
11 Deckel
12 Boden
13 Antriebszapfen
7
Bosch Rexroth AG
9
8
13
12
7/42
