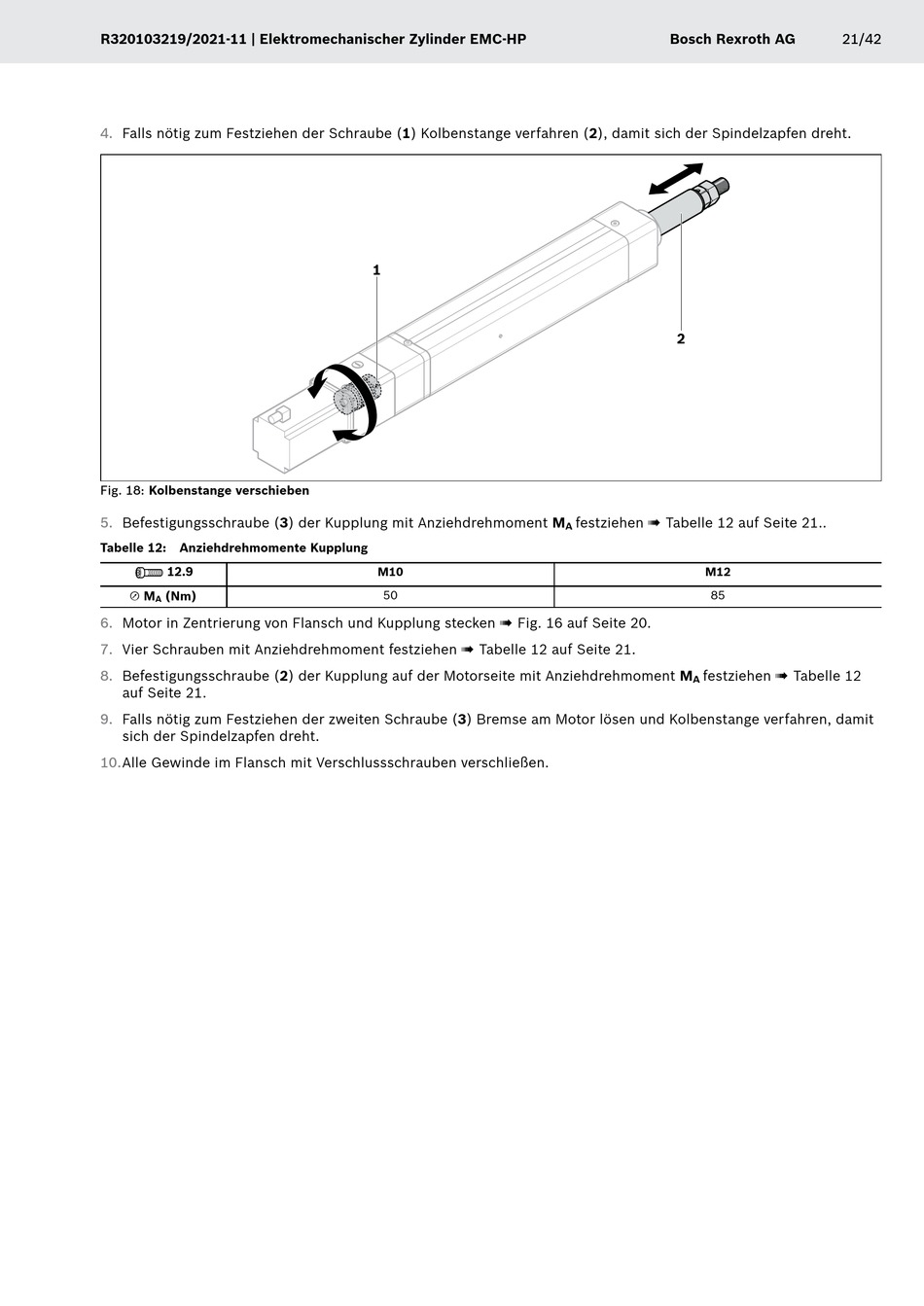

R320103219/2021-11 | Elektromechanischer Zylinder EMC-HP
4.
Falls nötig zum Festziehen der Schraube (1) Kolbenstange verfahren (2), damit sich der Spindelzapfen dreht.
Fig. 18: Kolbenstange verschieben
Befestigungsschraube (3) der Kupplung mit Anziehdrehmoment M
5.
Tabelle 12:
Anziehdrehmomente Kupplung
12.9
u M
(Nm)
A
6.
Motor in Zentrierung von Flansch und Kupplung stecken ! Fig. 16 auf Seite 20.
7.
Vier Schrauben mit Anziehdrehmoment festziehen ! Tabelle 12 auf Seite 21.
8.
Befestigungsschraube (2) der Kupplung auf der Motorseite mit Anziehdrehmoment M
auf Seite 21.
9.
Falls nötig zum Festziehen der zweiten Schraube (3) Bremse am Motor lösen und Kolbenstange verfahren, damit
sich der Spindelzapfen dreht.
10.
Alle Gewinde im Flansch mit Verschlussschrauben verschließen.
1
M10
50
Bosch Rexroth AG
2
festziehen ! Tabelle 12 auf Seite 21..
A
M12
85
festziehen ! Tabelle 12
A
21/42
