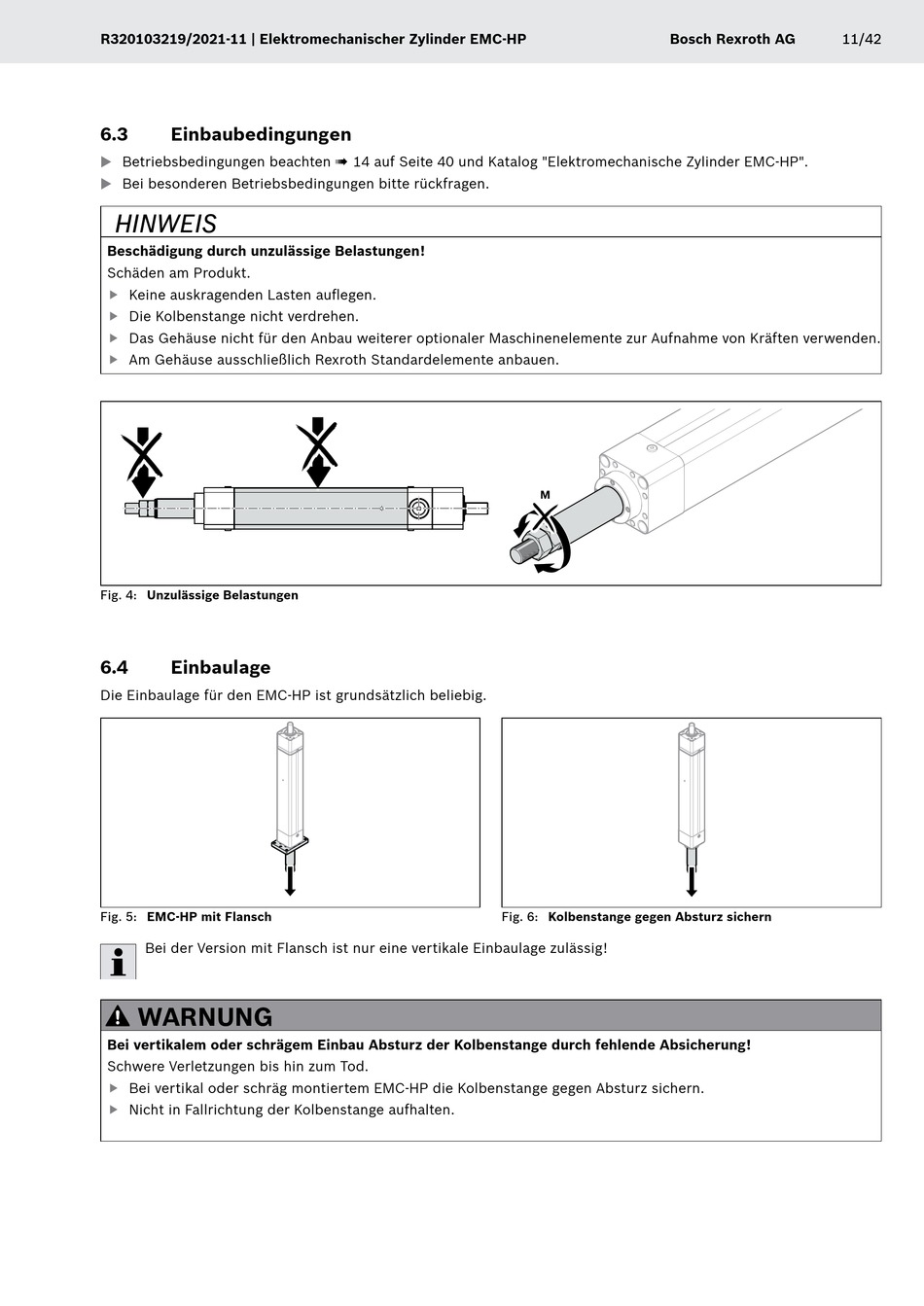

R320103219/2021-11 | Elektromechanischer Zylinder EMC-HP
6.3
Einbaubedingungen
Betriebsbedingungen beachten ! 14 auf Seite 40 und Katalog "Elektromechanische Zylinder EMC-HP".
X
Bei besonderen Betriebsbedingungen bitte rückfragen.
X
HINWEIS
Beschädigung durch unzulässige Belastungen!
Schäden am Produkt.
Keine auskragenden Lasten auflegen.
f
Die Kolbenstange nicht verdrehen.
f
Das Gehäuse nicht für den Anbau weiterer optionaler Maschinenelemente zur Aufnahme von Kräften verwenden.
f
Am Gehäuse ausschließlich Rexroth Standardelemente anbauen.
f
Fig. 4: Unzulässige Belastungen
6.4
Einbaulage
Die Einbaulage für den EMC-HP ist grundsätzlich beliebig.
Fig. 5: EMC-HP mit Flansch
Bei der Version mit Flansch ist nur eine vertikale Einbaulage zulässig!
WARNUNG
Bei vertikalem oder schrägem Einbau Absturz der Kolbenstange durch fehlende Absicherung!
Schwere Verletzungen bis hin zum Tod.
Bei vertikal oder schräg montiertem EMC-HP die Kolbenstange gegen Absturz sichern.
f
Nicht in Fallrichtung der Kolbenstange aufhalten.
f
Bosch Rexroth AG
M
Fig. 6: Kolbenstange gegen Absturz sichern
11/42
