22/42
Bosch Rexroth AG
6.7.2
Motor mit Riemenvorgelege montieren
2
3

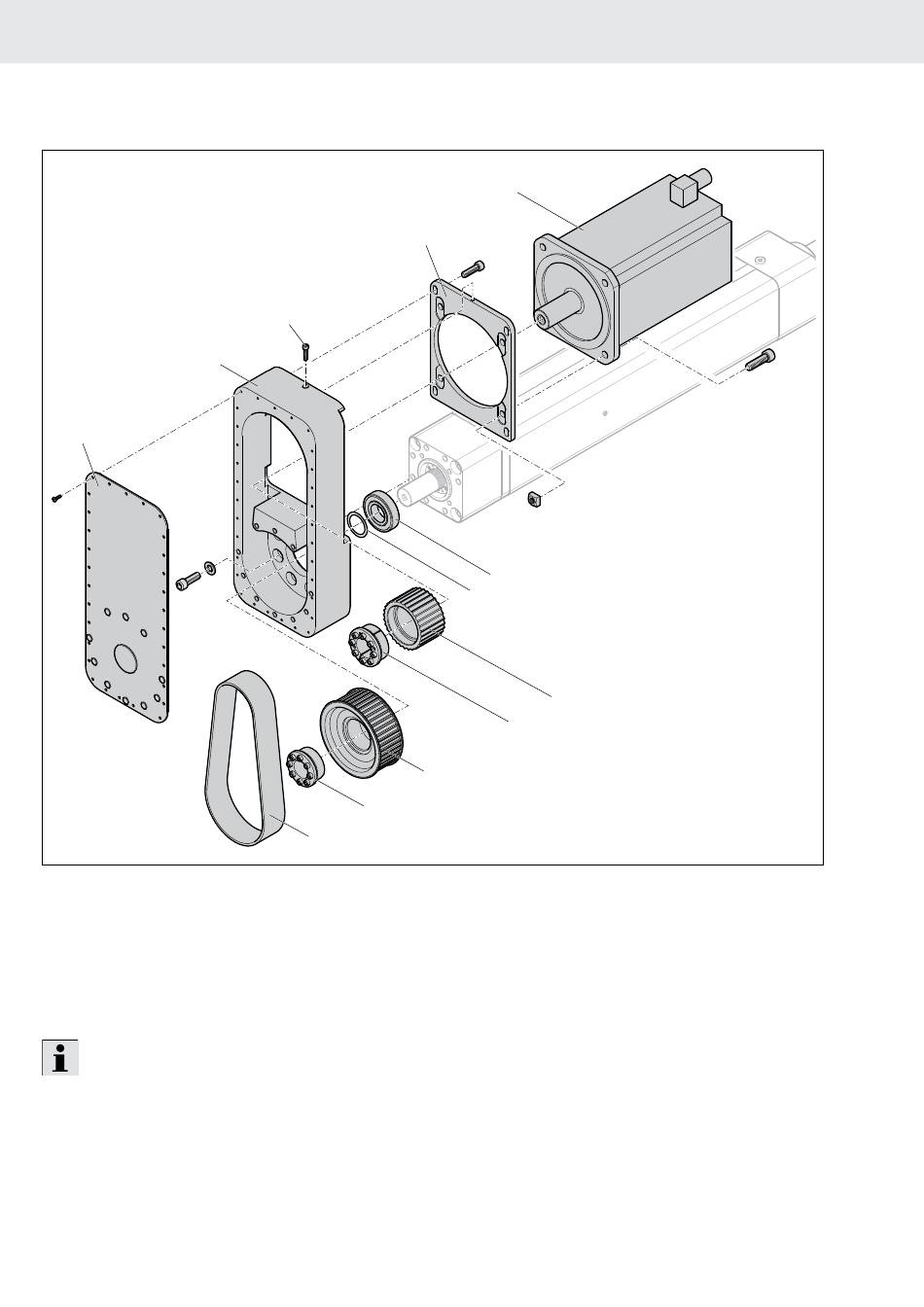

Fig. 19: Riemenvorgelege und Motor am EMC-HP montieren
1 Motor
2 Gehäuse
3 Gehäusedeckel
4 Einstellschraubeschraube
Beim Montieren alle Schrauben die bei Anlieferung nicht mit Schraubensicherungsmittel beschichtet sind mit
mittelfester Schraubensicherung sichern.
Elektromechanischer Zylinder EMC-HP | R320103219/2021-11
5
4
7
8
11
5 Adapterplatte
6 Lager (im Gehäuse)
7 Riemenrad (systemseitig)
8 Spannsatz
1
6
12
9
10
9 Riemenrad (motorseitig)
10 Spannsatz
11 Zahnriemen
12 Scheibe
