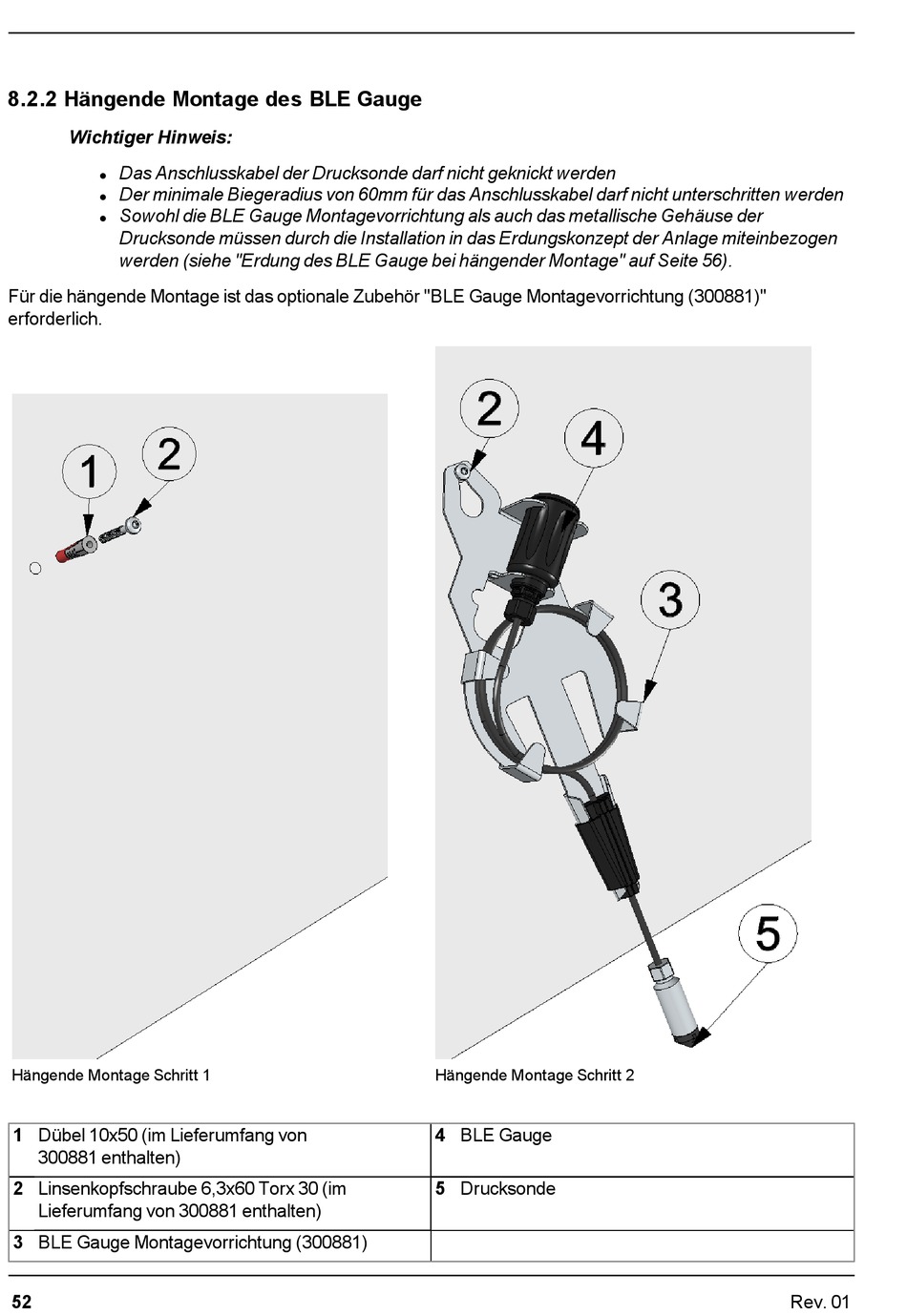

8.2.2 Hängende Montage des BLE Gauge
Wichtiger Hinweis:
Das Anschlusskabel der Drucksonde darf nicht geknickt werden
l
Der minimale Biegeradius von 60mm für das Anschlusskabel darf nicht unterschritten werden
l
Sowohl die BLE Gauge Montagevorrichtung als auch das metallische Gehäuse der
l
Drucksonde müssen durch die Installation in das Erdungskonzept der Anlage miteinbezogen
werden (siehe "Erdung des BLE Gauge bei hängender Montage" auf Seite 56).
Für die hängende Montage ist das optionale Zubehör "BLE Gauge Montagevorrichtung (300881)"
erforderlich.
Hängende Montage Schritt 1
1 Dübel 10x50 (im Lieferumfang von
300881 enthalten)
2 Linsenkopfschraube 6,3x60 Torx 30 (im
Lieferumfang von 300881 enthalten)
3 BLE Gauge Montagevorrichtung (300881)
52
Hängende Montage Schritt 2
4 BLE Gauge
5 Drucksonde
Rev. 01
