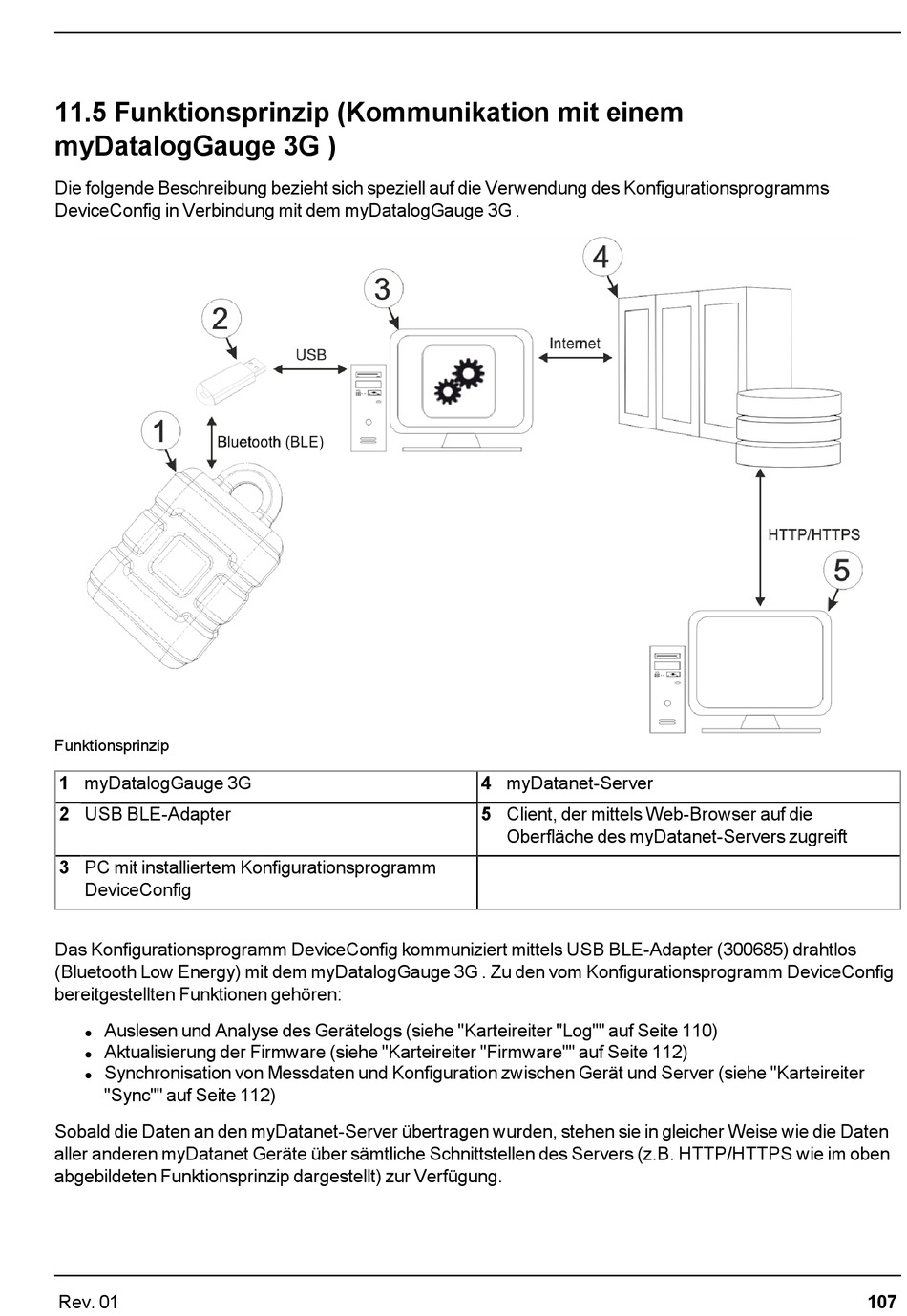

11.5 Funktionsprinzip (Kommunikation mit einem
myDatalogGauge 3G )
Die folgende Beschreibung bezieht sich speziell auf die Verwendung des Konfigurationsprogramms
DeviceConfig in Verbindung mit dem myDatalogGauge 3G .
Funktionsprinzip
1 myDatalogGauge 3G
2 USB BLE-Adapter
3 PC mit installiertem Konfigurationsprogramm
DeviceConfig
Das Konfigurationsprogramm DeviceConfig kommuniziert mittels USB BLE-Adapter (300685) drahtlos
(Bluetooth Low Energy) mit dem myDatalogGauge 3G . Zu den vom Konfigurationsprogramm DeviceConfig
bereitgestellten Funktionen gehören:
Auslesen und Analyse des Gerätelogs (siehe "Karteireiter "Log"" auf Seite 110)
l
Aktualisierung der Firmware (siehe "Karteireiter "Firmware"" auf Seite 112)
l
Synchronisation von Messdaten und Konfiguration zwischen Gerät und Server (siehe "Karteireiter
l
"Sync"" auf Seite 112)
Sobald die Daten an den myDatanet-Server übertragen wurden, stehen sie in gleicher Weise wie die Daten
aller anderen myDatanet Geräte über sämtliche Schnittstellen des Servers (z.B. HTTP/HTTPS wie im oben
abgebildeten Funktionsprinzip dargestellt) zur Verfügung.
Rev. 01
4 myDatanet-Server
5 Client, der mittels Web-Browser auf die
Oberfläche des myDatanet-Servers zugreift
107
