Benutzerhandbuch
myDatasensH2S World LTE-M EX

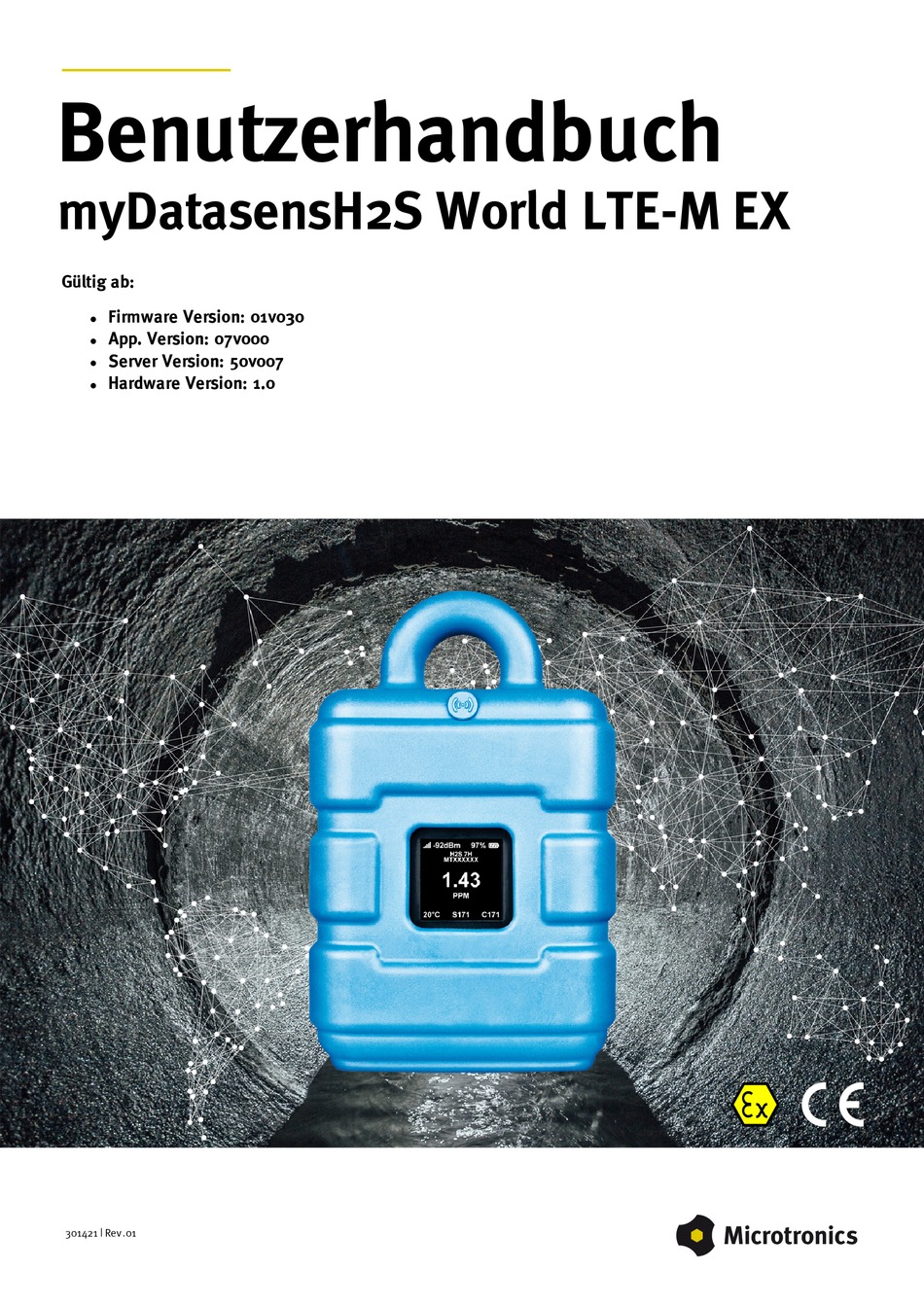

Deckblatt

Gültig ab:
Firmware Version: 01v030
l
App. Version: 07v000
l
Server Version: 50v007
l
Hardware Version: 1.0
l
301421 | Rev.01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Microtronics myDatasensH2S World LTE-M EX

Inhaltszusammenfassung für Microtronics myDatasensH2S World LTE-M EX

  • Seite 1: Deckblatt

    Benutzerhandbuch myDatasensH2S World LTE-M EX Deckblatt Gültig ab: Firmware Version: 01v030 App. Version: 07v000 Server Version: 50v007 Hardware Version: 1.0 301421 | Rev.01...

  • Seite 3: Inhaltsverzeichnis

    Kapitel 1 Inhaltsverzeichnis Kapitel 1 Inhaltsverzeichnis Deckblatt Kapitel 1 Inhaltsverzeichnis Kapitel 2 Konformitätserklärungen 2.1 BLE & LTE-M Gateway World EX 2.2 H2S 7H Sensormodul Kapitel 3 Technische Daten 3.1 Häufig verwendete H2S-Sensoren Kapitel 4 Allgemeine Angaben 4.1 Übersetzung 4.2 Copyright 4.3 Gebrauchsnamen 4.4 Ex-Schutz 4.5 Sicherheitshinweise...
  • Seite 4 6.5 Rücksendung Kapitel 7 Installation 7.1 Abmessungen 7.2 Montage des myDatasensH2S World LTE-M EX 7.2.1 Hängende Montage des myDatasensH2S World LTE-M EX 7.3 Elektrische Installation 7.3.1 Einsetzen des Sensormoduls 7.3.2 Anschluss der Mobilfunkantenne 7.3.2.1 Optimale Antennenpositionierung bei der Montage in einem Schacht 7.3.2.1.1 Typische Einflüsse auf die Signalqualität...
  • Seite 5 8.4.2 Nutzung der Bluetooth-Verbindung (BLE) und des myDatanet–Servers 8.4.3 Nutzung der Bluetooth-Verbindung (BLE) und des Konfigurationsprogramms DeviceConfig 8.5 Kommunikation mit dem Gerät testen 8.5.1 Kommunikation zwischen myDatasensH2S World LTE-M EX und myDatanet-Server testen (Mobilfunkverbindung) 8.5.2 Kommunikation zwischen myDatasensH2S World LTE-M EX und myDatanet-Server testen (Bluetooth-Verbindung) 8.5.3 Kommunikation zwischen myDatasensH2S World LTE-M EX und DeviceConfig testen...
  • Seite 6 9.2.2.1 Kommentar 9.2.2.2 Messgerät 9.2.2.3 GPRS Kapitel 10 DeviceConfig 10.1 Allgemein 10.2 Voraussetzungen 10.3 Funktionsprinzip (Kommunikation mit einem myDatasensH2S World LTE-M EX ) 10.3.1 USB BLE-Adapter 10.4 Installation 10.4.1 Installation der Treiber für den USB BLE-Adapter 10.5 Menü des DeviceConfig 10.5.1 Settings 10.5.1.1 Options...
  • Seite 7 10.18 Karteireiter "Calibration" Kapitel 11 GasBuster 11.1 Allgemein 11.2 Voraussetzungen 11.3 Funktionsprinzip 11.3.1 Verwendung in Verbindung mit einem myDatasensH2S World LTE-M EX 11.3.2 Verwendung in Verbindung mit einem Sensormodul 11.4 Übersicht 11.5 Synchronisation mit dem myDatanet-Server Kapitel 12 myDatanet-Server 12.1 Übersicht 12.1.1 Erklärung der Symbole...
  • Seite 8 14.4 Tausch des Sensormoduls 14.5 Wartung des H2S-Sensors 14.5.1 Kalibrierung, Trimmung und 0-Punktabgleich 14.5.1.1 Sicherheitshinweise zum Umgang mit dem H2S-Gas 14.5.1.2 Kalibrierung 14.5.1.2.1 Kalibriervorschriften 14.5.1.2.2 Ausstattung des Kalibrierraums 14.5.1.2.3 Kalibriervorgang 14.5.1.3 Trimmung 14.5.1.4 0-Punktabgleich Kapitel 15 Demontage/Entsorgung Kapitel 16 Fehlersuche und Behebung 16.1 Allgemeine Probleme 16.2 Log-Einträge und Fehlercodes 16.2.1 Modemfehler...

  • Seite 9: Kapitel 2 Konformitätserklärungen

    Kapitel 2 Konformitätserklärungen Kapitel 2 Konformitätserklärungen 2.1 BLE & LTE-M Gateway World EX Rev. 01...
  • Seite 10 Rev. 01...

  • Seite 11: H2S 7H Sensormodul

    Kapitel 2 Konformitätserklärungen 2.2 H2S 7H Sensormodul Rev. 01...
  • Seite 12 Rev. 01...

  • Seite 13: Kapitel 3 Technische Daten

    Kapitel 3 Technische Daten Kapitel 3 Technische Daten Spannungsversorgung 3 durch den Anwender auswechselbare LR14 Batterien (Alkali-Mangan) mit in Summe tbd Gehäuse Material: Noryl GTX 973 / PC (Gehäuse/Deckel und Sensormodul ) Gewicht: 780g (inkl. Sensormodul, Batterien und Schutzpanzer) Schutzart: Gesamtsystem: IP66 Gateway: IP66 Sensor: IP66...

  • Seite 14: Häufig Verwendete H2S-Sensoren

    Datenübertragung Bluetooth Low Energy: Reichweite: 20m (abhängig von den Umgebungsbedingungen) Übertragungsrate: 120 Datensätze/sec. LTE-M/NB-IoT Modem (Welt): LTE B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28, B66 NB1/NB2: LTE B1, B2, B3, B4, B5, B8, B12, B13, B17, B19, B20, B25, B26, B28, B66 Integrierter SIM-Chip Monatliches...

  • Seite 15: Kapitel 4 Allgemeine Angaben

    Kapitel 4 Allgemeine Angaben Kapitel 4 Allgemeine Angaben Die Informationen dieses Handbuchs wurden sorgfältig geprüft und nach bestem Wissen zusammengestellt. Der Hersteller übernimmt dennoch keine Verantwortung für möglicherweise in diesem Handbuch enthaltene falsche Angaben. Der Hersteller ist nicht verantwortlich für direkte, indirekte, versehentliche oder Folgeschäden, die aus Fehlern oder Unterlassungen in diesem Handbuch entstanden, selbst wenn auf die Möglichkeit solcher Schäden hingewiesen wurde.

  • Seite 16: Ex-Schutz

    4.4 Ex-Schutz Das Messgerät myDatasensH2S World LTE-M EX ist für den Einsatz in Bereichen mit explosiver Atmosphäre der Zone 2 ausgelegt. Folgende Bedingungen sind einzuhalten: Nur der Hersteller darf das Gehäuse zwecks Wartung öffnen und auch nur außerhalb des Ex- Bereichs.

  • Seite 17: Verwendung Der Gefahrenhinweise

    Kapitel 4 Allgemeine Angaben Stellen Sie sicher, dass die Sicherheitseinrichtung dieses Messgerätes nicht beeinträchtigt wird. Verwenden bzw. installieren Sie das Messsystem nur auf solche Art und Weise, wie sie in diesem Handbuch beschrieben wird. Wichtiger Hinweis: Die Produkte des Herstellers zur Nutzung im Freien haben einen umfangreichen Schutz gegen das Eindringen von Feuchtigkeit und Staub.

  • Seite 18: Sicherheits-/Vorsichtsmaßnahmen Für Den Gsm/Gprs-Modemeinbau

    Wichtiger Hinweis: Für die Verbindung mittels GSM/GPRS-Modem, bei dessen Verwendung Funksignale und -netzwerke zum Einsatz kommen, wird zu keiner Zeit und unter keinen Umständen gehaftet. Das GSM/GPRS-Modem muss eingeschaltet sein und in einem Gebiet betrieben werden, in dem eine ausreichende Signalstärke vorhanden ist. 4.5.3.1 Sicherheits-/Vorsichtsmaßnahmen für den GSM/GPRS-Modemeinbau Dieses Gerät darf nur durch einen geschulten Techniker eingebaut werden, der anerkannte Einbaupraktiken für einen Funkfrequenzsender anwendet, einschließlich der korrekten Erdung von...

  • Seite 19: Übersicht

    Kapitel 4 Allgemeine Angaben 4.6 Übersicht Vorderseite des myDatasensH2S World Unterseite des myDatasensH2S World Rückseite des myDatasensH2S World LTE-M EX LTE-M EX LTE-M EX (Ansicht ohne Schutzpanzer) (Ansicht ohne Schutzpanzer) (Ansicht ohne Schutzpanzer) 1 Display 4 auswechselbares H2S 7H Sensormodul 2 Antennenanschluss 5 Batteriefach 3 H2S-Sensor...

  • Seite 20: Blockschaltbild

    4.6.1 Blockschaltbild Blockschaltbild des myDatasensH2S World LTE-M EX 4.7 Bestimmungsgemäße Verwendung Das Messgerät dient der Erfassung von H2S-Konzentrationen. Das Gerät arbeitet netzunabhängig. Die Speicherung der gemessenen und erfassten Daten erfolgt auf einem nicht flüchtigen Speichermedium. Diese gespeicherten Daten können entweder über das Mobilfunknetz an einen zentralen Server zur Weiterverarbeitung gesendet werden oder mittels Bluetooth-Verbindung (Bluetooth Low Engergie) auf einen PC übertragen werden.

  • Seite 21: Allgemeine Produktinformationen

    Nähere Informationen finden Sie im Handbuch des Servers ("Benutzerhandbuch für myDatanet-Server " 206.886). Das myDatasensH2S World LTE-M EX verfügt über ein 1,5" OLED Display zur Anzeige der aktuellen Messwerte (H2S-Konzentration und Temperatur) sowie diverser Statusinformationen (z.B. verbleibende Zeit bis zur nächsten Kalibrierung, verbleibende Zeit bis zur nächsten Generalüberholung, usw.). Aktiviert wird das Display entweder mittels Magnetschalter oder durch Einsetzen des Sensormoduls.

  • Seite 22: Gerätekennzeichnung

    4.9 Gerätekennzeichnung Die Angaben in diesem Handbuch gelten ausschließlich für das myDatasensH2S World LTE-M EX , das sich aus den folgenden Komponenten zusammensetzt: Applikationsscript "myDatasens" BLE & LTE-M Gateway World EX H2S-Sensormodul (nicht im Standardlieferumfang enthalten) Wichtiger Hinweis: Bitte beachten Sie, dass für die Schutzart des Gesamtsystems die niedrigere der beiden Komponenten maßgebend ist, d.h.
  • Seite 23 Wichtig für alle Rückfragen und Ersatzteilbestellungen ist die richtige Angabe der Typenbezeichnung und der Seriennummer. Nur so ist eine einwandfreie und schnelle Bearbeitung möglich. Hinweis: Dieses Symbol gibt das Länderlisten-Profil (siehe www.microtronics.com/footprint) des im Gerät verbauten SIM-Chips an. Hinweis: Diese Betriebsanleitung ist Bestandteil des Gerätes und muss für den Benutzer jederzeit zur Verfügung stehen.

  • Seite 24: Einbau Von Ersatz- Und Verschleißteilen

    Daten erhalten. Der Transportmodus wird durch erneutes Einsetzen des Sensormoduls wieder beendet und das myDatasensH2S World LTE-M EX nimmt den Betrieb laut Konfiguration wieder auf. Dabei wird auch eine Verbindung zum myDatanet-Server hergestellt, um etwaige über die Oberfläche des Servers vorgenommene Änderungen der Konfiguration an das Gerät zu übertragen.

  • Seite 25: Haftungsausschluss

    Personen- oder Sachschäden, die auf unsachgemäße Handhabung zurückzuführen sind. Sämtliche Handhabungen am Gerät, welche über die montage- und anschlussbedingten Maßnahmen hinausgehen, dürfen aus Sicherheits- und Gewährleistungsgründen prinzipiell nur von Microtronics - Personal bzw. durch Microtronics  autorisierte Personen oder Firmen vorgenommen werden.

  • Seite 26: Anforderungen An Das Personal

    4.15 Anforderungen an das Personal Die Installation, Inbetriebnahme und Wartung dürfen nur durch Personal durchgeführt werden, das die folgenden Bedingungen erfüllt: Qualifiziertes Fachpersonal mit entsprechender Ausbildung Autorisierung durch den Anlagenbetreiber Hinweis: Qualifiziertes Fachpersonal Im Sinne dieser Anleitung bzw. Warnhinweise auf dem Produkt selbst sind dies Personen, die mit Aufstellung, Montage, Inbetriebnahme und Betrieb des Produktes vertraut sind und über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen, wie z.B.

  • Seite 27: Kapitel 5 Funktionsprinzip

    In der unten abgebildeten Grafik sind alle Komponenten, die Teil des myDatanet sind, grau hinterlegt. Alle anderen Komponenten müssen vom Kunden bereitgestellt/erstellt werden. Funktionsprinzip 1 myDatasensH2S World LTE-M EX mit integriertem Managed Service SIM-Chip 2 USB BLE-Adapter (Bluetooth Low Engergie zu USB Konverter) 3 PC mit installiertem Konfigurationsprogramm DeviceConfig 4 myDatanet-Server, zu dem die Daten übertragen werden...
  • Seite 28 Konfigurationsprogramm DeviceConfig (opitonal) Das Konfigurationsprogramm DeviceConfig wird benötigt, um die Daten per Bluetooth-Verbindung (Bluetooth Low Engergie) aus dem myDatasensH2S World LTE-M EX zu lesen. Neben der lokalen Verarbeitung bietet das Konfigurationsprogramm auch die Möglichkeit, die Daten an einen zentralen myDatanet-Server weiter zu leiten. Hierfür wird eine Verbindung zum Internet benötigt. Das Konfigurationsprogramm DeviceConfig nutzt den Port 51241 für die Datenübertragung.

  • Seite 29: Ermittlung Der H2S-Konzentration

    Kapitel 5 Funktionsprinzip Funktionen und Komponenten, die durch den Kunden bereitgestellt werden: Kundenspezifischer Server mit Web-Oberfläche für die Clients (optional) Dadurch ist es möglich eine eigene Web-Oberfläche für die Clients zu erstellen. Die Daten werden dabei vom kundenspezifischen Server über die API-Schnittstelle (siehe "API" auf Seite 131) vom myDatanet-Server gelesen.

  • Seite 30: Berechnung Des Kalibrierten H2S-Messwertes

    5.1.2 Berechnung des kalibrierten H2S-Messwertes Der durch die vorangegangene Stufe ermittelte Rohwert wird mittels der bei der Kalibrierung (siehe "Kalibriervorgang" auf Seite 147)ermittelten Steigung und des Offsets in den H2S-Messwert umgerechnet. Rohwert min Rohwert max Ende des Messbereichs Anfang des Messbereichs Rohwert dem Rohwert entsprechender H2S- Messwert...

  • Seite 31: Berechnung Des Getrimmten H2S-Messwertes

    Kapitel 5 Funktionsprinzip 5.1.3 Berechnung des getrimmten H2S-Messwertes Der durch die vorangegangene Stufe ermittelte kalibrierte H2S-Messwert kann durch diese Stufe zusätzlich leicht angepasst (getrimmt) werden. Dazu werden die bei der Trimmung (siehe "Trimmung" auf Seite 153) ermittelte Steigung und der Offset herangezogen. Diese Stufe kann mittels DeviceConfig deaktiviert werden. Durch den 0-Punktabgleich (siehe "0-Punktabgleich"...

  • Seite 32: Record-Modul

    Sektorgröße 10.347 Messzyklen Der interne Datenspeicher des myDatasensH2S World LTE-M EX ist als Ringspeicher mit 8 Sektoren aufgebaut. Wurde die Anzahl der maximal möglichen Datensätze (82.776 ) erreicht, wird der Sektor mit den ältesten Daten vollständig gelöscht bevor wieder neue Daten in diesem Sektor gespeichert werden können.

  • Seite 33: Vorgehensweise Bei Verbindungsabbrüchen

    3min. zu messen. Die verbleibende Zeit bis zur Beendigung der Messung wird sowohl am Display des Geräts als auch im Konfigurationsabschnitt "Inbetriebnahmedaten" (siehe "Inbetriebnahmedaten" auf Seite 65) angezeigt. Nach Ablauf der Zeit baut das myDatasensH2S World LTE-M EX erneut eine Verbindung zum myDatanet-Server auf, um die ermittelten Werte zu übertragen. Diese werden daraufhin im Konfigurationsabschnitt "Inbetriebnahmedaten"...
  • Seite 34 Visualisierung der Zeit für die der Magnetschalter betätigt wurde 1 MDN Magnet (206.803) 2 myDatasensH2S World LTE-M EX Es erfolgt die erste der beiden im Zuge des Setup-Modus durchgeführten Verbindungen zum myDatanet-Server. Am Display des Geräts wird zunächst der Verbindungsaufbau und anschließend die Datensynchronisation durch die entsprechenden Grafiken signalisiert.
  • Seite 35 Modus befindet. Angezeigt wird dieser durch eine Sprechblase mit der Beschriftung "Setup". Das myDatasensH2S World LTE-M EX trennt die Verbindung zum Server und beginnt damit die GSM-Feldstärke für einen Zeitraum von bis zu 3min. zu messen. Die Sprechblase mit der Beschriftung "Setup"...
  • Seite 36 5. Warten Sie bis entweder die Sprechblase wieder ausgeblendet wird (Setup-Modus erfolgreich beendet) oder sich die Hintergrundfarbe der Sprechblase von weiß auf rot ändert (Problem festgestellt). In beiden Fällen kann dies bis zu 8min. dauern. Wurde ein Problem festgestellt, empfiehlt es sich die Antennenposition zu verbessern (siehe "Optimale Antennenpositionierung bei der Montage in einem Schacht"...

  • Seite 37: Automatische Auswahl Des Gsm-Netzes

    5.5 Automatische Auswahl des GSM-Netzes Da das myDatasensH2S World LTE-M EX mit einem SIM-Chip ausgestattet ist, der eine Mobilfunkverbindung über eine Vielzahl internationaler Serviceprovider gewährleistet (siehe www.microtronics.com/footprint ), ist eine Auswahl des GSM-Netzes, in das sich das Gerät einbuchen soll, erforderlich.

  • Seite 39: Kapitel 6 Lagerung, Lieferung Und Transport

    3x LR14 Batterie (Alkali-Mangan ) Öffnungshilfe für das Batteriefach Kurzanleitung Die Batterien (301430) wurde bereits während der Produktion in das myDatasensH2S World LTE-M EX eingesetzt. Kontrollieren Sie weiteres Zubehör je nach Bestellung und anhand des Lieferscheins. 6.3 Lagerung Halten Sie folgende Lagerbedingungen unbedingt ein:...

  • Seite 40: Transport

    6.4 Transport Schützen Sie das myDatasensH2S World LTE-M EX vor starken Stößen, Schlägen, Erschütterungen oder Vibrationen. Der Transport muss in der Originalverpackung erfolgen. 6.5 Rücksendung Jeder Rücksendung muss ein vollständig ausgefülltes Retourenformular, welches im Servicebereich des myDatanet-Servers erhältlich ist, beigelegt werden. Die unbedingt erforderliche "RMA Nr" erhalten Sie vom Support &...

  • Seite 41: Kapitel 7 Installation

    Kapitel 7 Installation Kapitel 7 Installation Wichtiger Hinweis: Um Schäden am Gerät zu vermeiden, dürfen die in diesem Abschnitt der Anleitung beschriebenen Arbeiten nur von qualifiziertem Personal ausgeführt werden. 7.1 Abmessungen Abmessungen: Höhe Abmessungen: Breite und Tiefe (Ansicht mit Schutzpanzer) (Ansicht mit Schutzpanzer) Rev.

  • Seite 42: Montage Des Mydatasensh2S World Lte-M Ex

    Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien! Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen! Das myDatasensH2S World LTE-M EX darf nicht ohne Schutzpanzer im Feld betrieben werden. Der Schutzpanzer darf aufgrund elektrostatischer Effekte in der Ex-Zone nicht mit Tüchern gerieben werden.

  • Seite 43: Hängende Montage Des Mydatasensh2S World Lte-M Ex

    1 Niro Schäkel (206.325) 2 myDatasensH2S World LTE-M EX 1. Benutzen Sie den Niro Schäkel (206.325), um das myDatasensH2S World LTE-M EX der Abbildung "Hängende Montage Detailansicht " auf Seite 43 entsprechend an einer Sprosse der Kanalleiter oder eines ähnlichen Befestigungspunktes zu montieren.

  • Seite 44: Einsetzen Des Sensormoduls

    Sensormodul ist aufgrund des bei deaktiviertem Transportmodus deutlich erhöhten Stromverbrauchs nicht zu empfehlen. Das Sensormodul wird, wie in der folgenden Abbildung dargestellt, in die Sensoraufnahme des myDatasensH2S World LTE-M EX eingesetzt. Es ist so konstruiert, dass es nicht falsch herum eingesetzt werden kann. How-To-Video: Einsetzen des Sensormoduls...

  • Seite 45: Anschluss Der Mobilfunkantenne

    Kapitel 7 Installation 2. War das BLE-Pairing zwischen Sensormodul und myDatasensH2S World LTE-M EX erfolgreich, wird eine Verbindung zum myDatanet-Server hergestellt. 3. Die Daten werden mit dem myDatanet-Server synchronisiert. 7.3.2 Anschluss der Mobilfunkantenne Wichtiger Hinweis: Um eine korrekte Funktion zu gewährleisten, benutzen Sie nur Antennen, die vom Hersteller geliefert werden.

  • Seite 46: Möglichkeiten Zur Verbesserung Der Signalqualität

    Verwendung spezieller Antennentypen 7.3.2.1.3 Vorgehensweise bei der Ermittlung der optimalen Antennenposition 1. Montieren Sie das myDatasensH2S World LTE-M EX wie im Kapitel "Montage des myDatasensH2S World LTE-M EX " auf Seite 42 beschrieben. Beachten Sie dabei auch gleich die Hinweise auf die Einflüsse auf die Signalqualität (siehe "Typische Einflüsse auf die Signalqualität"...

  • Seite 47: Technische Details Zur Bluetooth Low Energy Schnittstelle

    Beschreibung des Konfigurationsprogramms DeviceConfig finden Sie im Kapitel "DeviceConfig " auf Seite 81. Es steht unter folgender Adresse gratis zum Download bereit: www.microtronics.com/deviceconfig Im Kapitel "GasBuster" auf Seite 117 finden Sie eine detaillierte Erläuterung der Smartphone App "GasBuster". Sie ist sowohl für Android als auch für iOS verfügbar und kann über "Google Play" (Android) respektive Apple "App Store"...

  • Seite 49: Kapitel 8 Inbetriebnahme

    Vor der Inbetriebnahme ist das Studium des Handbuches erforderlich, um fehlerhafte oder falsche Konfiguration auszuschließen. Machen Sie sich mit Hilfe des Handbuches mit der Bedienung des myDatasensH2S World LTE-M EX und den Eingabemasken des myDatanet-Servers vertraut, bevor Sie mit der Konfiguration beginnen.
  • Seite 50 6. Entfernen Sie die Antenne wieder. Folgende Arbeiten werden direkt am Einsatzort des Geräts durchgeführt: 7. Setzen Sie das Sensormodul in die Sensoraufnahme des myDatasensH2S World LTE-M EX ein (siehe "Einsetzen des Sensormoduls" auf Seite 44). 8. Wenn Sie beabsichtigen das myDatasensH2S World LTE-M EX in einem Schacht zu montieren, sollten Sie vor Verlassen des Einsatzortes sicherstellen, dass das Gerät die GPRS-Verbindung auch...

  • Seite 51: Nutzung Der Bluetooth-Verbindung (Ble) Und Des Mydatanet-Servers

    Zeitzone) Ihres PCs, da diese für den Abgleich der Systemzeit des myDatasensH2S World LTE-M EX herangezogen wird. Für die Inbetriebnahme des myDatasensH2S World LTE-M EX benötigen Sie das Konfigurationsprogramm DeviceConfig (Mindestversion 4.16.51 ). Es steht unter folgender Adresse kostenlos zum Download bereit: www.microtronics.com/deviceconfig...
  • Seite 52 Hinweis: Es empfiehlt sich, das myDatasensH2S World LTE-M EX zuerst im Büro in Betrieb zu nehmen bevor Sie das Gerät zum Einsatzort bringen. Erwägen Sie neben der lokalen Verarbeitung der Daten am PC auch eine Weiterleitung an einen zentralen myDatanet–Server, sollten Sie auch gleich eine Messstelle am myDatanet–Server anlegen (siehe "Benutzerhandbuch für myDatanet-Server "...

  • Seite 53: Nutzung Der Bluetooth-Verbindung (Ble) Und Des Konfigurationsprogramms Deviceconfig

    Kapitel "DeviceConfig " auf Seite 81 bzw. im "Benutzerhandbuch für DeviceConfig" 206.887). Hinweis: Es empfiehlt sich, das myDatasensH2S World LTE-M EX zuerst im Büro in Betrieb zu nehmen bevor Sie das Gerät zum Einsatzort bringen. Nutzen Sie die Gelegenheit sich in geordneter Umgebung mit den Funktionen des Geräts vertraut zu machen.

  • Seite 54: Kommunikation Mit Dem Gerät Testen

    2. Konfigurieren Sie die erstellte Messstelle / Applikation entsprechend Ihren Anforderungen (siehe "Messstellenkonfiguration" auf Seite 63). 3. Verknüpfen Sie das myDatasensH2S World LTE-M EX mit der erstellten Messstelle (siehe "Site" auf Seite 72 bzw. "Anlegen der Messstelle" auf Seite 127 ).

  • Seite 55: Kommunikation Zwischen Mydatasensh2S World Lte-M Ex Und Mydatanet-Server Testen (Bluetooth-Verbindung)

    2. Konfigurieren Sie die erstellte Messstelle / Applikation entsprechend Ihren Anforderungen (siehe "Messstellenkonfiguration" auf Seite 63). 3. Verknüpfen Sie das myDatasensH2S World LTE-M EX mit der erstellten Messstelle (siehe "Site" auf Seite 72 bzw. "Anlegen der Messstelle" auf Seite 127 ).
  • Seite 56 4. Setzen Sie das Sensormodul in die Sensoraufnahme des myDatasensH2S World LTE-M EX ein (siehe "Einsetzen des Sensormoduls" auf Seite 44). How-To-Video: Einsetzen des Sensormoduls 5. Warten Sie ca. 5min. damit das Gerät einige Messungen durchführen kann. 6. Lösen Sie die Synchronisation zwischen myDatasensH2S World LTE-M EX , DeviceConfig und den myDatanet-Server aus.

  • Seite 57: Kommunikation Zwischen Mydatasensh2S World Lte-M Ex Und Deviceconfig Testen

    Kapitel 8 Inbetriebnahme 8.5.3 Kommunikation zwischen myDatasensH2S World LTE-M EX und DeviceConfig testen 1. Setzen Sie das Sensormodul in die Sensoraufnahme des myDatasensH2S World LTE-M EX ein (siehe "Einsetzen des Sensormoduls" auf Seite 44). How-To-Video: Einsetzen des Sensormoduls 2. Warten Sie ca. 5min. damit das Gerät einige Messungen durchführen kann.
  • Seite 58 6. Prüfen Sie, ob alle Daten bis zum Zeitpunkt der Synchronisation vorhanden und plausibel sind (speziell der Messwert "Temp."). Rev. 01...

  • Seite 59: Kapitel 9 Benutzerschnittstellen

    Kapitel 9 Benutzerschnittstellen Kapitel 9 Benutzerschnittstellen Die Konfiguration des myDatasensH2S World LTE-M EX erfolgt über das Web-Interface am myDatanet– Server (siehe "Benutzerschnittstelle am myDatanet-Server" auf Seite 63), dessen Web-Adresse Sie von Ihrem zuständigen Vertriebspartner erhalten. Wenn Sie das Gerät ohne Server betreiben wollen, d.h. die Messdaten ausschließlich lokal am PC mit Hilfe des Konfigurationsprogramms DeviceConfig verarbeiten,...

  • Seite 60: Display

    Betriebszustands (siehe "Display" auf Seite 60) drücken und 3sec. halten Setup-Modus wird aktiviert Sobald der Magnetschalter betätigt wurde, wird das Display des myDatasensH2S World LTE-M EX aktiviert. Durch die Anzeige eines Kreises, dessen Segmente sich von weiß auf grün verfärben, wird die Zeit für die der Magnetschalter betätigt wurde visualisiert.
  • Seite 61 Neben der zuvor im Detail beschriebenen Anzeige der Informationen zur installierten Software und der Statusanzeige im Normalbetrieb werden noch die folgenden Betriebszustände am Display angezeigt: Displayanzeige Erklärung Transportmodus, kein Sensormodul eingesetzt Magnetschalter betätigt Aufbau der BLE Verbindung zwischen Sensormodul und myDatasensH2S World LTE-M EX Rev. 01...
  • Seite 62 Displayanzeige Erklärung Aufbau der Verbindung zum myDatanet-Server laufende Datensynchronisation mit dem myDatanet-Server warten bis zum erneuten Verbindungsaufbau im Falle eines Verbindungsabbruches Setup-Modus, aktuelle GSM-Feldstärke und verbleibende Dauer der GSM-Feldstärkemessung Ergebnis des Setup-Modus (d.h. die ermittelten Werte der GSM-Feldstärke), das für einen Zeitraum von 5min. angezeigt wird Kalibrierung des Sensormoduls fällig Rev.

  • Seite 63: Benutzerschnittstelle Am Mydatanet-Server

    Fehler E02 ... letzte Verbindung fehlgeschlagen E03 ... letzte Messung fehlgeschlagen BLE-Pairing von Sensormodul und myDatasensH2S World LTE-M EX fehlerhaft Batterie des Sensormoduls erschöpft ("PowerOn Flag" prüfen) E13 ... eindeutige Auswahl des Sensormoduls für BLE-Pairing nicht möglich (mehrere Sensoren in Reichweite) E14 ...

  • Seite 64: Spezifische Eingabemaske Zur Konfiguration Der Messstelle

    7 Datum an dem die Batterien des Datenloggers (BLE & LTE-M Gateway World EX ) voraussichtlich getauscht werden müssen sowie die verbleibenden Tage bis zu diesem Datum 8 Typenbezeichnung des ins myDatasensH2S World LTE-M EX eingesetzten Sensormoduls 9 Seriennummer des ins myDatasensH2S World LTE-M EX eingesetzten Sensormoduls 10 Datum an dem die nächste Kalibrierung des Sensormoduls erfolgen sollte sowie die verbleibenden...

  • Seite 65: Inbetriebnahmedaten

    Energieverbrauch während des Transports oder der Lagerung zu minimieren. Hinweis: Im Normalbetrieb werden anstelle der Betriebsart die Informationen zum ins myDatasensH2S World LTE-M EX eingesetzten Sensormodul und zum dem Ausgabekanal zugewiesenen BLE-Modul angezeigt. 9.2.1.1.2 Inbetriebnahmedaten Konfigurationsabschnitt "Inbetriebnahmedaten"...

  • Seite 66: Kommentar

    9.2.1.1.3 Kommentar Konfigurationsabschnitt "Kommentar" 1 freies Kommentarfeld (wird auch unterhalb des Gerätetyps in der Liste der Sites angezeigt) 9.2.1.1.4 Messkanäle 9.2.1.1.4.1 Basis Konfigurationsabschnitt "Messkanäle", Tab "Basis" 1 frei wählbare Kanalbezeichnung für den Messwert der H2S-Konzentration 2 String, der als Messwerteinheit von allen Anzeigeelementen des Servers verwendet wird [0-16 Zeichen]. Dieser hat keinen direkten Einfluss auf die Werte. (Read Only) 3 Schaltflächen zum Wechseln zwischen den einzelnen Tabs des Konfigurationsabschnitts Hinweis: Der verwendete H2S-Sensor weist eine gewisse Querempfindlichkeit auf andere Gase...

  • Seite 67: Trim

    Kapitel 9 Benutzerschnittstellen 9.2.1.1.5 Trim Konfigurationsabschnitt "Trim" 1 Trimmoffset (d ) in ppm (siehe "Berechnung des getrimmten H2S-Messwertes" auf Seite 31) Trim 2 Auswahl um wie viel Prozent der Trimmfaktor k vom Wert 1 abweichen soll (k = (100 + trimscale Trim Trim [%] ) /100)

  • Seite 68: Interne Kanäle

    9.2.1.1.7 Interne Kanäle 9.2.1.1.7.1 Basis Konfigurationsabschnitt "Interne Kanäle", Tab "Basis" 1 frei wählbare Kanalbezeichnung für: State of Charge der internen Batterie des myDatasensH2S World LTE-M EX Battery interne Batteriespannung des myDatasensH2S World LTE-M EX Int. Temp interne Gerätetemperatur des myDatasensH2S World LTE-M EX Luftfeuchtigkeit im Gehäuse des myDatasensH2S World LTE-M EX...

  • Seite 69: Alarme

    Kapitel 9 Benutzerschnittstellen 9.2.1.1.7.2 Alarme Konfigurationsabschnitt "Interne Kanäle", Tab "Alarme" 1 Wenn der Messwert auf oder unter diesen Wert fällt, wird eine Warnung ausgelöst. 2 Wenn der Messwert auf oder über diesen Wert steigt, wird eine Warnung ausgelöst. 3 Wenn der Messwert auf oder unter diesen Wert fällt, wird ein Alarm ausgelöst. 4 Wenn der Messwert auf oder über diesen Wert steigt, wird ein Alarm ausgelöst.

  • Seite 70: Alarmierung

    9.2.1.1.8 Alarmierung Konfigurationsabschnitt "Alarmierung" 1 Auswahl, wie die Quittierung der Alarme erfolgen soll Standard Für die Entscheidung, ob die Alarme automatisch oder manuell quittiert werden müssen, wird die globale Servereinstellung herangezogen (siehe "Benutzerhandbuch für myDatanet-Server " 206.886). automatisch Alarme werden automatisch quittiert, sobald alle Benachrichtigungen versendet wurden.

  • Seite 71: Grundeinstellung

    Kapitel 9 Benutzerschnittstellen 9.2.1.1.9 Grundeinstellung Konfigurationsabschnitt "Grundeinstellungen" 1 zeitlicher Abstand der Übertragungen 2 zeitlicher Abstand der Messdatenaufzeichnungen 3 Regionseinstellungen (nicht relevant für Rohmessdaten, da diese in UTC gespeichert werden) 4 Konfiguration für die automatische Zeitumstellung standard Die Konfiguration für die Zeitumstellung wird von der globalen Servereinstellung übernommen (siehe "Benutzerhandbuch für myDatanet-Server "...

  • Seite 72: Standardmäßige Eingabemaske Zur Konfiguration Der Messstelle

    9.2.1.2 Standardmäßige Eingabemaske zur Konfiguration der Messstelle 9.2.1.2.1 Site Kunde gibt an, welchem Kunden die Messstelle zugeordnet ist -Symbol Messstelle einem anderen Kunden zuweisen Name Messstellenbezeichnung (nicht relevant für die Geräte- oder Datenzuordnung) [2-50 Zeichen] Gerät S/N Seriennummer des Geräts, das mit der Messstelle verknüpft ist (Gerätezuordnung!) Applikation Name der IoT Applikation auf deren Basis die Site erstellt wurde Applikation Version...

  • Seite 73: Alarmierung

    Kapitel 9 Benutzerschnittstellen 9.2.1.2.3 Alarmierung Quittierung Standard Für die Entscheidung, ob die Alarme automatisch oder manuell quittiert werden müssen, wird die globale Servereinstellung herangezogen. automatisch Alarme werden automatisch quittiert, sobald alle Benachrichtigungen versendet wurden. Wurden auch SMS versendet, die einen Tarif mit Sendebestätigungsfunktion haben, so wird mit der Quittierung auf die Sendebestätigung gewartet.
  • Seite 74 Modus mögliche Berechnungsmodi für die berechneten Kanäle berechneter Kanal deaktiviert Tabelle definiert das untere Skalenende der Zeigerinstrumente definiert das obere Skalenende der Zeigerinstrumente Einheit String, der als Messwerteinheit von allen Anzeigeelementen des Servers verwendet wird [0-16 Zeichen]. Dieser hat keinen direkten Einfluss auf die Werte.

  • Seite 75: Berechnung

    Kapitel 9 Benutzerschnittstellen Element nach unten verschieben Element nach oben verschieben 9.2.1.2.4.2 Berechnung berechneter Kanal deaktiviert Tabelle Quellkanal Auswahl des Kanals, aus dem die Eingangsdaten herangezogen werden öffnet die Maske zur Eingabe der Stützpunkttabelle (zwischen den Tabellenzeilen wird linear interpoliert, für Werte außerhalb der definierten Tabelle wird linear extrapoliert) Digital Quellkanal...

  • Seite 76: Alarme

    Hinweis: Ergänzende Erklärung: Modus Delta Annahme: Der Quellkanal enthält den Zählerstand eines Endloszählers in m . Der berechnete Kanal 1 soll den Durchfluss in m /s enthalten und der berechnete Kanal 2 den Durchfluss in l/h. Erforderliche Konfiguration Parameter Wert Kanal 1 Wert Kanal 2 Basis ->...

  • Seite 77: Grundeinstellungen

    Kapitel 9 Benutzerschnittstellen 9.2.1.2.5 Grundeinstellungen Zeitzone Regionseinstellungen (nicht relevant für Rohmessdaten, da diese in UTC gespeichert werden) Sommerzeit Konfiguration für die automatische Zeitumstellung standard Die Konfiguration für die Zeitumstellung wird von der globalen Servereinstellung übernommen. automatische Zeitumstellung deaktiviert vordefinierte Einstellung für den amerikanischen Raum vordefinierte Einstellung für den europäischen Raum Standard Auswertung Auswahl der Auswertung, die durch einen Klick auf den Gerätelink in den Karten...

  • Seite 78: Ftp-Export Einstellungen

    9.2.1.2.6 FTP-Export Einstellungen Hinweis: Dieser Konfigurationsabschnitt ist nur sichtbar, wenn die Lizenz "FTP Agent Extended" für den myDatanet-Server freigeschaltet wurde. FTP Export Profil aus FTP Export deaktiviert "Name eines Liste mit den FTP-Export-Profilen, die am Server angelegt wurden FTP Export (zum Anlegen eines FTP-Export-Profils siehe "Benutzerhandbuch für Profils"...
  • Seite 79 Kapitel 9 Benutzerschnittstellen Telefonnummer Telefonnummer der SIM-Karte. An diese Nummer werden die Steuer-SMS (z.B. Wakeup) gesendet. Format: +43555837465 Geräte Flags zusätzliche Information zur Geräteklasse (für interne Verwendung) Firmware Version aktuell installierte Softwareversion des Messcontrollers Letzter jeweils der letzte Zeitstempel der betreffenden Operation Verbindungsaufbau Letzter Wakeup Letzter...

  • Seite 80: Gprs

    Tests erfolgreich abgeschlossen sind, werden installiert (Fehlfunktionen durchaus möglich). Identifikation String, der die im Gerät verbaute Hardwareplattform und die dazugehörige Hardwareversion angibt (d.h. die rapidM2M Modulidentifikation) Hardware Version Hardwareversion des myDatasensH2S World LTE-M EX 9.2.2.3 GPRS SIM Tarif ausgewählter SIM-Tarif Rev. 01...

  • Seite 81: Kapitel 10 Deviceconfig

    10.1 Allgemein Das Konfigurationsprogramm DeviceConfig steht unter folgender Adresse gratis zum Download bereit: www.microtronics.com/deviceconfig Es handelt sich um ein Tool zur Konfiguration, Wartung, Fehleranalyse und Synchronisation. Es ist mit allen myDatanet Geräten, die über eine USB-Schnittstelle, eine Wireless M-Bus-Schnittstelle oder eine Bluetooth Low Energy Schnittstelle verfügen, kompatibel.

  • Seite 82: Funktionsprinzip (Kommunikation Mit Einem Mydatasensh2S World Lte-M Ex )

    3 PC mit installiertem Konfigurationsprogramm DeviceConfig Das Konfigurationsprogramm DeviceConfig kommuniziert mittels USB BLE-Adapter (300685) drahtlos (Bluetooth Low Energy) mit dem myDatasensH2S World LTE-M EX . Zu den vom Konfigurationsprogramm DeviceConfig bereitgestellten Funktionen gehören: Synchronisation von Messdaten und Konfiguration zwischen Gerät und Server (siehe "Karteireiter "Sync""...

  • Seite 83: Usb Ble-Adapter

    10.3.1 USB BLE-Adapter Der USB BLE-Adapter (300685) ist im Lieferumfang des myDatasensH2S World LTE-M EX enthalten. Er wird benötigt, da handelsübliche PCs und Laptops häufig nicht über eine Bluetooth Low Energy Schnittstelle, die für die Kommunikation mit dem myDatasensH2S World LTE-M EX erforderlich ist, verfügen.
  • Seite 84 2. Folgen Sie den Anweisungen des Setup Wizzards bis Sie zu der folgenden Ansicht gelangen. Für den ordnungsgemäßen Betrieb müssen die folgenden Treiber zwingend installiert werden. Installation der USB-Treiber für die Geräte Installation des Treibers für den USB BLE-Adapter Installation der USB-Treiber für Geräte auf M1-Basis Installation der USB-Treiber für Geräte auf M2/M3-Basis Rev.

  • Seite 85: Installation Der Treiber Für Den Usb Ble-Adapter

    3. Wenn Sie schließlich zur folgenden Ansicht gelangen, schließen Sie den Installationsvorgang durch Klicken auf den Button "Finish" ab. Setup abschließen 10.4.1 Installation der Treiber für den USB BLE-Adapter Hinweis: Informationen zum USB BLE-Adapter (300685) finden Sie im Kapitel "USB BLE-Adapter " auf Seite 83.

  • Seite 86: Menü Des Deviceconfig

    10.5 Menü des DeviceConfig 10.5.1 Settings Menüpunkt "Settings" 10.5.1.1 Options Über den Menüpunkt "Settings -> Options" lassen sich Einstellungen zu den COM-Ports an denen der USB- Funksender (206.657) bzw. der USB BLE-Adapter (300685) angeschlossen sind, festlegen sowie die automatische Suche nach verfügbaren Firmwareversionen aktivieren bzw. deaktivieren. Der USB-Funksender (206.657) wird für myDatanet Geräte benötigt, die per Wireless M-Bus mit dem PC verbunden werden, der USB BLE-Adapter (300685) für jene, die per Bluetooth Low Energy mit dem PC verbunden werden.

  • Seite 87: Verbindung Zu Einem Gerät Mit Bluetooth Low Energy Schnittstelle Herstellen

    3. Wählen Sie Ihr Gerät anhand der Seriennummer aus der Liste der gefundenen Geräte aus. Wichtiger Hinweis: Bitte beachten Sie, dass die Reichweite des Funksenders des myDatasensH2S World LTE-M EX abhängig von den Umgebungsbedingungen maximal 20m beträgt. Liste der gefundenen Geräte...

  • Seite 88: Karteireiter "Gsm

    Hinweis: Um eine stabile Verbindung zu gewährleisten, sollte die Funksignalfeldstärke größer als - 90dBm sein, d.h. z.B. -85dBm . Dies erreichen Sie, indem Sie den Abstand zwischen dem myDatasensH2S World LTE-M EX und dem USB BLE-Adapter verringern bzw. Hindernisse wie Mauern und dergleichen vermeiden.

  • Seite 89: Karteireiter "Log

    10.8 Karteireiter "Log" Dieser Karteireiter dient der Verwaltung der Log-Einträge. Er ermöglicht das Laden der Einträge vom myDatasensH2S World LTE-M EX , das Speichern als *.tsv-Datei und das Löschen der Einträge aus dem Speicher des myDatasensH2S World LTE-M EX .
  • Seite 90 Farbe Bewertung weiß Information über den aktuellen Betriebszustand grün hellblau blau lila grau gelb unkritischer Fehler kritischer Fehler Karteireiter "Log" mit aktivierter Detailansicht 1 Aktiviert die detaillierte Darstellung der 3 Log-Eintrag, der in jedem Fall angezeigt wird Logeinträge 2 informativer Log-Eintrag, der nur sichtbar ist, wenn die detaillierte Darstellung aktiviert ist Rev.

  • Seite 91: Karteireiter "Zero

    10.9 Karteireiter "Zero" Dieser Karteireiter ermöglicht es, Verschiebungen des 0-Punktes auszugleichen. Durch den 0- Punktabgleich wird die Grundkalibrierung des Sensors nicht verändert. Eine detaillierte Anleitung zur Durchführung des 0-Punktabgleichs finden Sie im Kapitel "0-Punktabgleich" auf Seite 157. Karteireiter "Zero" 1 H2S-Konzentration in ppm 2 Button zum Durchführen des 0-Punktabgleichs Anders als bei der Anzeige am Display und den Messwertgrafiken werden negative Werte nicht...

  • Seite 92: Karteireiter "Firmware

    10.11 Karteireiter "Sync" Dieser Bereich dient der Synchronisation der Messdaten und der Konfigurationen zwischen myDatasensH2S World LTE-M EX , DeviceConfig und myDatanet-Server. Der Karteireiter "Sync" ist auch verfügbar wenn keine Verbindung (USB, Wireless M-Bus oder Bluetooth) zu einem Gerät besteht.

  • Seite 93: Bestehende Verbindung Zum Mydatasensh2S World Lte-M Ex

    Seite 100. 10.11.1 Bestehende Verbindung zum myDatasensH2S World LTE-M EX Bei bestehender Verbindung zum myDatasensH2S World LTE-M EX besteht die Wahl, die Messdaten und Konfigurationen nur mit dem Konfiguationsprogramm DeviceConfig zur lokalen Verarbeitung zu synchronisieren oder sie an den myDatanet-Server weiterzuleiten. Für den Fall, dass Ihr PC während des Auslesens der Daten über keine Verbindung zum Internet verfügt, können Sie die Messdaten und...

  • Seite 94: Keine Verbindung Zu Einem Gerät

    Datei zur Weiterverarbeitung durch ein kundenspezifisches System. Er ermöglich auch das Löschen der bis zum aktuellen Zeitpunkt erzeugten Messdaten aus der Datenbank des Konfigurationsprogramms DeviceConfig und dem internen Speicher des myDatasensH2S World LTE-M EX . Es können dabei immer nur alle Daten gelöscht werden. Ein selektives Löschen einzelner Daten ist nicht möglich.

  • Seite 95: Programmfenster "Measurement Data

    8 Button zum Löschen der bis zum aktuellen Zeitpunkt erzeugten Messdaten aus der Datenbank des Konfigurationsprogramms DeviceConfig und dem internen Speicher des myDatasensH2S World LTE-M EX 4 Endzeit für den Datenexport 9 Button zum Starten des Datenexports 5 Enddatum für den Datenexport 10.12.1 Programmfenster "Measurement Data"...

  • Seite 96: Programmfenster "Chart Configuration

    Für eine umfassendere grafische Auswertung der erfassten Messdaten können Sie die "Auswertungen" des myDatanet-Servers verwenden (siehe "Benutzerhandbuch für myDatanet-Server " 206.886). Dazu ist allerdings eine Synchronisation der Messdaten und Konfigurationen zwischen DeviceConfig und myDatanet- Server erforderlich (siehe "Synchronisation mit dem myDatanet-Server" auf Seite 100). Programmfenster "Measurement Data"...
  • Seite 97 Messkanäle, die Messwerteinheit oder den Minimal- bzw. Maximalwert für die x-Achse des Diagramms zu verändern. Programmfenster "Chart Configuration" 1 Bezeichnungen der zur Auswahl stehenden 3 Minimalwert für die x-Achse des Diagramms Messkanäle 2 Messwerteinheit des Kanals 4 Maximalwert für die x-Achse des Diagramms Rev.

  • Seite 98: Empfohlene Vorgehensweise

    2. Starten Sie das Konfigurationsprogramm DeviceConfig . DeviceConfig 3. Verbinden Sie das myDatasensH2S World LTE-M EX unter Verwendung des mitgelieferten USB BLE-Adapter (300685) mit dem PC (siehe "Verbindung zu einem Gerät mit Bluetooth Low Energy Schnittstelle herstellen" auf Seite 87).
  • Seite 99 5. Entfernen Sie das Häkchen der Checkbox "Sync with server". Diese Checkbox ist nur sichtbar, wenn Ihr PC aktuell über eine Verbindung zum Internet verfügt. Karteireiter "Sync" bei bestehender Verbindung zum myDatasensH2S World LTE-M EX 1 Checkbox, über die ausgewählt werden kann, ob die Messdaten und Konfigurationen beim Klicken auf den Sync-Button auch mit dem Server synchronisiert werden sollen.

  • Seite 100: Synchronisation Mit Dem Mydatanet-Server

    6. Klicken Sie auf den Button zum Auslösen der Synchronisation (siehe "Karteireiter "Sync" bei bestehender Verbindung zum myDatasensH2S World LTE-M EX " auf Seite 99). Wenn Sie die Daten zum ersten Mal aus einem myDatasensH2S World LTE-M EX auslesen, können Sie wählen, ob alle gespeicherten Daten aus dem myDatasensH2S World LTE-M EX gelesen werden sollen oder nur jene ab einem bestimmten Datum.

  • Seite 101: Internetverbindung Während Des Auslesens Der Daten Verfügbar

    2. Starten Sie das Konfigurationsprogramm DeviceConfig . DeviceConfig 3. Verbinden Sie das myDatasensH2S World LTE-M EX unter Verwendung des mitgelieferten USB BLE-Adapter (300685) mit dem PC (siehe "Verbindung zu einem Gerät mit Bluetooth Low Energy Schnittstelle herstellen" auf Seite 87).
  • Seite 102 5. Setzen Sie das Häkchen der Checkbox "Sync with server". Diese Checkbox ist nur sichtbar wenn Ihr PC aktuell über eine Verbindung zum Internet verfügt. Karteireiter "Sync" bei bestehender Verbindung zum myDatasensH2S World LTE-M EX 1 Checkbox, über die ausgewählt werden kann, ob die Messdaten und Konfigurationen beim Klicken auf den Sync-Button auch mit dem Server synchronisiert werden sollen.
  • Seite 103 6. Klicken Sie auf den Button zum Auslösen der Synchronisation (siehe "Karteireiter "Sync" bei bestehender Verbindung zum myDatasensH2S World LTE-M EX " auf Seite 102). Wenn Sie die Daten zum ersten Mal aus einem myDatasensH2S World LTE-M EX auslesen, können Sie wählen, ob alle gespeicherten Daten aus dem myDatasensH2S World LTE-M EX gelesen werden sollen oder nur jene ab einem bestimmten Datum.
  • Seite 104 Nach dem Klicken auf "OK" wird die Auswahl des Zeitraums ab dem die Daten ausgelesen werden sollen, geöffnet. Die Messdaten werden entsprechend der Auswahl aus dem myDatasensH2S World LTE-M EX gelesen und der neuen Messstelle zugeordnet. 2 Die lokal gespeicherten Daten werden ab dem ausgewählten Zeitpunkt der neuen Messstelle zugeordnet.

  • Seite 105: Keine Internetverbindung Während Des Auslesens Der Daten Verfügbar

    2. Starten Sie das Konfigurationsprogramm DeviceConfig . DeviceConfig 3. Verbinden Sie das myDatasensH2S World LTE-M EX unter Verwendung des mitgelieferten USB BLE-Adapter (300685) mit dem PC (siehe "Verbindung zu einem Gerät mit Bluetooth Low Energy Schnittstelle herstellen" auf Seite 87).
  • Seite 106 1 Button zum Auslösen der Synchronisation Wenn Sie die Daten zum ersten Mal aus einem myDatasensH2S World LTE-M EX auslesen, können Sie wählen, ob alle gespeicherten Daten aus dem myDatasensH2S World LTE-M EX gelesen werden sollen oder nur jene ab einem bestimmten Datum. Bei den folgenden Synchronisationsvorgängen liest...
  • Seite 107 das Konfigurationsprogramm DeviceConfig die Daten immer ab dem zuletzt synchronisierten Messdatensatz aus. Auswahl des Zeitraums, ab dem die Daten ausgelesen werden sollen (nur bei der ersten Synchronisation) 1 alle im Gerät gespeicherten Daten auslesen Hinweis: Das Auslesen aller gespeicherten Daten kann je nach Anzahl der gespeicherten Messdatensätze mehrere Stunden dauern.
  • Seite 108 9. Wählen Sie den Karteireiter "Sync" und klicken Sie auf den Button zum Auslösen der Synchronisation. Karteireiter "Sync" ohne Verbindung zu einem Gerät 1 Button zum Auslösen der Synchronisation Dabei werden die Messdaten und Konfigurationen aller Geräte, die das Konfiguationsprogramm DeviceConfig lokal gespeichert hat, mit dem myDatanet- Server synchronisiert.

  • Seite 109: Funktionsprinzip (Kommunikation Mit Einem Sensormodul)

    10.14 Funktionsprinzip (Kommunikation mit einem Sensormodul) Die folgende Beschreibung bezieht sich speziell auf die Verwendung des Konfigurationsprogramms DeviceConfig in Verbindung mit einem Sensormodul (z.B. H2S 7H Sensormodul ). Funktionsprinzip 1 Sensormodul 3 PC mit installiertem Konfigurationsprogramm DeviceConfig 2 USB BLE-Adapter Das Konfigurationsprogramm DeviceConfig kommuniziert mittels USB BLE-Adapter (300685) drahtlos (Bluetooth Low Energy) mit dem Sensormodul.

  • Seite 110: Verbindung Zu Einem Sensormodul Mit Bluetooth Low Energy Schnittstelle Herstellen

    Wichtiger Hinweis: Sensormodule die erfolgreich mit einem myDatasensH2S World LTE-M EX gekoppelt wurden, werden vom DeviceConfig nicht angezeigt. Entnehmen Sie das Sensormodul aus der Sensoraufnahme des myDatasensH2S World LTE-M EX um eine bestehende Kopplung zu trennen. Liste der gefundenen Geräte...
  • Seite 111 4. Warten Sie bis das DeviceConfig die Konfiguration des Sensormoduls empfangen hat. Je nach Sensormodul werden daraufhin zusätzliche Karteireiter eingeblendet. Karteireiter "Instrument" bei aktiver Verbindung zu einem Sensormodul 1 Funksignalfeldstärke [dBm] Hinweis: Um eine stabile Verbindung zu gewährleisten, sollte die Funksignalfeldstärke größer als - 90dBm sein, d.h.

  • Seite 112: Karteireiter "Firmware

    10.16 Karteireiter "Firmware" Dieser Karteireiter ermöglicht das direkte Einspielen der Firmware über die Bluetooth Low Energy Schnittstelle. Karteireiter "Firmware" 1 aktuell installierte Softwareversion 2 Button zum Einspielen eines zuvor heruntergeladenen Firmwarepaketes Rev. 01...

  • Seite 113: Karteireiter "Trim

    10.17 Karteireiter "Trim" GEFAHR: Beim Umgang mit den Kalibriergasen ist äußerste Vorsicht geboten! Schwefelwasserstoff ist ein toxisches Nervengift, das je nach Konzentration zu Vergiftungen und bis zum Tod führen kann. Für die Durchführung der Trimmung werden das optionale Zubehör "Kalibrierset H2S 30ppm (206.810)" und "Kalibrieradapter BLE Sensormodul (300665)"empfohlen.
  • Seite 114 Karteireiter "Trim" 1 H2S-Messwert (berechnet mit akuell gültigen 7 Ermittelte Steigung Werten für Offset und Steigung) 2 Oberer Referenzpunkt (Sollwert in ppm) 8 Checkbox zum Einblenden der Eingabefelder für die manuelle Eingabe der Trimmung 3 Unterer Referenzpunkt (Sollwert in ppm) 9 Button zum Entfernen der Trimmung 4 Button zum Übernehmen des unteren 10 Eingabefeld zur manuellen Eingabe des Offsets...

  • Seite 115: Karteireiter "Calibration

    Vergiftungen und bis zum Tod führen kann. Der Karteireiter "Calibration" ermöglicht die Durchführung der Kalibration des Sensormoduls, die spätestens alle 6 Monate erfolgen muss. Am Display des myDatasensH2S World LTE-M EX werden die verbleibenden Tage bis zur nächsten fälligen Kalibration des eingesetzten Sensormoduls angezeigt.
  • Seite 116 Karteireiter "Calibration" 1 unterer Referenzpunkt (Sollwert in ppm) 8 Button zum Übernehmen des oberen Referenzpunktes (H2S) 2 oberer Referenzpunkt (Sollwert in ppm) 9 Rohwert (Temperatur) 3 Rohwert (H2S) 10 Temperaturmesswert (berechnet mit aktuell gültigen Werten für den Offset) 4 H2S Messwert (berechnet mit aktuell gültigen 11 Offset für die Berechnung der Temperatur Werten für Offset und Steigung) 5 ermittelter Offset (H2S)

  • Seite 117: Kapitel 11 Gasbuster

    Kapitel 11 GasBuster Kapitel 11 GasBuster 11.1 Allgemein Die Smartphone App "GasBuster" ist sowohl für Android als auch für iOS verfügbar und kann über "Google Play" (Android) respektive Apple "App Store" (iOS) kostenlos heruntergeladen werden. Es handelt sich um ein Tool zur Datensynchronisation und Anzeige der aktuellen Werte. Die Smartphone App "GasBuster"...

  • Seite 118: Funktionsprinzip

    11.3 Funktionsprinzip 11.3.1 Verwendung in Verbindung mit einem myDatasensH2S World LTE-M EX Verwendung in Verbindung mit einem myDatasensH2S World LTE-M EX 1 myDatasensH2S World LTE-M EX 3 myDatanet-Server 2 Smartphone mit installierter Smartphone App 4 Client, der mittels Web-Browser auf die "GasBuster"...

  • Seite 119: Verwendung In Verbindung Mit Einem Sensormodul

    Sensormodul ab, wird nach 15sec. zum nächsten erkannten Gerät bzw. Sensormodul gewechselt. Sind keine weiteren Geräte bzw. Sensormodule verfügbar, wird zum Startbildschirm (siehe "Startbildschirm" auf Seite 119) gewechselt. Hinweis: Sensormodule, die erfolgreich mit einem myDatasensH2S World LTE-M EX gekoppelt wurden, werden von der Smartphone App nicht mehr angezeigt. Rev. 01...
  • Seite 120 Sensormodul erkannt myDatasensH2S World LTE-M EX erkannt 1 signalisiert eine aktive Bluetooth-Verbindung 5 aktuelle Temperatur blau : aktive Verbindung schwarz : keine Verbindung 2 Typenbezeichnung des Sensormoduls bzw. 6 Jeder Punkt symbolisiert ein erkanntes Gerät "BLEGW", wenn es sich um eine Variante eines bzw.

  • Seite 121: Synchronisation Mit Dem Mydatanet-Server

    Anleitung hierzu finden Sie im Kapitel "Anlegen der Messstelle" auf Seite 127. Mittels der Smartphone App "GasBuster" können die Messdaten und die Konfiguration zwischen dem myDatasensH2S World LTE-M EX und dem myDatanet-Server synchronisiert werden. Anders als das Konfigurationsprogramm DeviceConfig bietet die Smartphone App nicht die Möglichkeit die Daten zwischen zu speichern, d.h.
  • Seite 122 4. Warten Sie bis die Smartphone App meldet, dass der Synchronisationsvorgang abgeschlossen ist. Ein aktiver Synchronisationsvorgang wird durch Pulsieren des "Synchronisation"-Buttons visualisiert. Konnte der Vorgang erfolgreich beendet werden, wird dies durch ein Häkchen signalisiert. Im Fehlerfall wird ein Rufzeichen angezeigt. Starten Sie in diesem Fall den Synchronisationsvorgang erneut.

  • Seite 123: Kapitel 12 Mydatanet-Server

    Kapitel 12 myDatanet-Server Kapitel 12 myDatanet-Server Hinweis: Alle Screenshots zeigen den myDatanet-Server in der Version 50v007 unter Verwendung des Standard-Farbschemas. Bei neueren Versionen können geringfügige Änderungen am Erscheinungsbild des Servers vorgenommen worden sein. 12.1 Übersicht Übersicht myDatanet-Server 1 frei wählbares Logo 5 öffnet die Maske zur Eingabe der globalen Einstellungen für den Server 2 öffnet das Fenster in dem die für den aktuell...

  • Seite 124: Bereich "Kunden

    12.2 Bereich "Kunden" Übersicht des Bereichs "Kunden" 1 Bereich, in dem eine Bilddatei als "Karte" und/oder die OpenStreetMaps Karte eingeblendet werden kann Auf der als "Karte" verwendeten Bilddatei lassen sich die Messstellen manuell platzieren. In der OpenStreetMaps Karte werden die Messstellen erst angezeigt, wenn der Messstelle GPS- Koordinaten zugewiesen wurden.
  • Seite 125 Kapitel 12 myDatanet-Server 3 Liste der Tags, die mindestens einem der in der Kundenliste angezeigten Kunden zugewiesen sind. Wurde die Kundenliste mittels Suchfeld oder Auswahl eines Tags beschränkt, wird dies bei der Erstellung der Liste der Tags berücksichtigt. Sobald die Kundenliste durch Auswahl eines Tags eingeschränkt wurde, erscheint am Ende der Liste der Tags ein Kreuz.

  • Seite 126: Bereich "Messstellen" Auf Kundenebene

    12.3 Bereich "Messstellen" auf Kundenebene Übersicht des Bereichs "Messstellen" auf Kundenebene 1 Bereich, in dem eine Bilddatei als "Karte" und/oder die OpenStreetMaps Karte eingeblendet werden kann Auf der als "Karte" verwendeten Bilddatei lassen sich die Messstellen manuell platzieren. In der OpenStreetMaps Karte werden die Messstellen erst angezeigt, wenn der Messstelle GPS- Koordinaten zugewiesen wurden.

  • Seite 127: Auswertungen

    Kapitel 12 myDatanet-Server 2 Liste der Auswertungen (siehe "Auswertungen" auf Seite 127) 3 Liste der Sites / Applikationen (siehe "Site" auf Seite 72) 4 Symbol, das eine Messstelle auf der "Karte" repräsentiert 5 Symbol, über das sich eine OpenStreetMaps Karte laden lässt, auf der die Messstellen dargestellt werden.
  • Seite 128 2. Klicken Sie auf den Menüpunkt "Kunde" des myDatanet–Servers um die Liste der verfügbaren Kunden aufzurufen. Wählen Sie einen bestehenden Kunden aus oder legen Sie einen neuen Kunden Auswählen des Kunden 1 Menüpunkt zum Aufrufen der Kundenliste 3 Liste der verfügbaren Kunden 2 Anlegen eines neuen Kunden 3.
  • Seite 129 Kapitel 12 myDatanet-Server 4. Ändern Sie, falls erforderlich, den vorgeschlagenen Namen der Site, wählen Sie den gewünschten Sitetyp bzw. die gewünschte Applikation aus der Dropdown-Liste aus und klicken Sie anschließend auf den "Hinzufügen" Button. Anlegen der Messstelle abschließen 1 Name der Site (frei wählbare) 3 Button "Hinzufügen"...

  • Seite 131: Kapitel 13 Api

    Kapitel 13 API Kapitel 13 API Wichtiger Hinweis: Für die Verwendung der API (Application Programming Interface) sind die entsprechenden Lizenzen am myDatanet-Server erforderlich. Für nähere Informationen wenden Sie sich an Ihren zuständigen Vertriebspartner. 13.1 Allgemein Die API dient dazu, Daten aus dem myDatanet-Server zu exportieren sowie Daten in den myDatanet-Server zu importieren.

  • Seite 132: Übersicht

    13.2.1 Übersicht rapidM2M Playground 1 Eingabefeld für den Benutzernamen 2 Eingabefeld für das Passwort 3 Auflistung der zur Verfügung stehenden HTTP-Kommandos. Die HTTP-Kommandos sind entsprechend ihrer Anwendungsgebiete gruppiert. 4 Abhängig vom gewählten HTTP-Kommando werden hier die Dropdown-Listen für die Auswahl des Kunden, des Benutzers und der Messstelle eingeblendet, die die entsprechende Wildcard ("$CID"...Kunde , "$UID"...Benutzer, "$SID"...Messstelle ) im Ressource-Pfad des HTTP-Kommandos ersetzen sollen.

  • Seite 133: Kapitel 14 Wartung

    Tausch der Batterien nach max. 2 Jahren, keine zyklischen Wartungsarbeiten. Am Display des myDatasensH2S World LTE-M EX wird die verbleibende Kapazität der Batterien in % (SOC) angezeigt (siehe "Display" auf Seite 60). Der Tausch der Batterien kann vom Anwender selbst durchgeführt werden.

  • Seite 134: Tausch Der Batterien

    14.3 Tausch der Batterien Wichtiger Hinweis: Bei widrigen Wetterbedingungen mit Niederschlag oder bei Aufenthaltsorten mit Wassereintritt von oben ist für den Batterietausch ein trockener Ort aufzusuchen. Sollte das nicht möglich sein, so ist das geöffnete Gerät in geeigneter Weise vor dem Eindringen von Feuchtigkeit zu schützen.
  • Seite 135 Kapitel 14 Wartung 2. Entnehmen Sie das Sensormodul aus der Sensoraufnahme des Geräts. Dabei wird eine Verbindung zum myDatanet-Server hergestellt, um den Server zu informieren, dass der Transportmodus aktiviert wird (d.h. Datenübertragung und Messung werden deaktiviert). Bei dieser Verbindung werden auch alle bis zum aktuellen Zeitpunkt noch nicht übermittelten Daten zum Server zu übertragen How-To-Video: Entnehmen des Sensormoduls Entnehmen des Sensormoduls...
  • Seite 136 5. Entfernen Sie den Schutzpanzer How-To-Video: Entfernen des Schutzpanzers Gehen Sie dabei wie folgt vor: 1. Legen Sie das myDatasensH2S World LTE-M EX mit der Haltelasche nach unten auf eine stabile Oberfläche. Schritt 1 2. Spreizen Sie den Schutzpanzer an der Seite, an der sich die Öffnung für das Sensormodul befindet, mit beiden Daumen auseinander und drücken Sie gleichzeitig den Schutzpanzer...
  • Seite 137 Spalt sollte so groß sein, dass ein Finger hineinpasst. Schritt 3 4. Legen Sie das myDatasensH2S World LTE-M EX nun mit dem Display nach unten auf die stabile Oberfläche. Wichtiger Hinweis: Achten Sie darauf, dass sich auf der Oberfläche keine Objekte befinden, die das Display des Geräts beschädigen könnten.
  • Seite 138 1. Setzen Sie die Krallen der Öffnungshilfe an den 3 Klammern des Batteriefachdeckels an. Die Klammern befinden sich seitlich sowie auf der gegenüberliegenden Seite der Sensoraufnahme des myDatasensH2S World LTE-M EX . Die Öffnungshilfe ist an der Seite anzusetzen, an der sich das Display des Geräts befindet.
  • Seite 139 Kapitel 14 Wartung 7. Entnehmen Sie die verbrauchten Batterien aus dem myDatasensH2S World LTE-M EX und ersetzen Sie diese durch neue. Achten Sie beim Einsetzen der Batterien auf die Polarität. Die Batterieaufnahme des Geräts ist so konstruiert, dass die Batterien zwar verkehrt herum eingesetzt werden können, aber in diesem Fall kein elektrischer Kontakt zum Versorgungsspannungseingang des myDatasensH2S World LTE-M EX besteht.
  • Seite 140 9. Schließen Sie den Batteriefachdeckel. Drücken Sie dazu das Gehäuse des myDatasensH2S World LTE-M EX und den Deckel des Batteriefachs, speziell an jenen Stellen, an denen sich die 3 Klammern befinden, fest zusammen. Dass eine Klammer korrekt eingerastet ist, erkennen Sie an einem leichten Klickgeräusch.
  • Seite 141 How-To-Video: Montieren des Schutzpanzers Gehen Sie dabei wie folgt vor: 1. Setzen Sie das myDatasensH2S World LTE-M EX so weit wie möglich in den Schutzpanzer ein Hinweis: Achten Sie dabei auf die Ausrichtung des Geräts zum Schutzpanzer. Die kleinere quadratische Öffnung des Schutzpanzers ist für das Display gedacht. Die längere für das Typenschild an der Rückseite.
  • Seite 142 Schritt 3 13. Schließen Sie die Antenne an (siehe "Anschluss der Mobilfunkantenne" auf Seite 45). 14. Setzen Sie das Sensormodul in die Sensoraufnahme des myDatasensH2S World LTE-M EX ein (siehe "Einsetzen des Sensormoduls" auf Seite 44). How-To-Video: Einsetzen des Sensormoduls...

  • Seite 143: Tausch Des Sensormoduls

    Kapitel 14 Wartung 14.4 Tausch des Sensormoduls Im Zuge des Sensortauschs sind keine Modifikationen der Messtellenkonfigurationen erforderlich. Zudem kann dadurch, dass das Gerät am Einsatzort verbleibt und lediglich das Sensormodul ausgetauscht wird, eine lückenlose Aufzeichnung gewährleistet werden. 1. Entnehmen Sie das verbrauchte Sensormodul aus der Sensoraufnahme des myDatasensH2S World LTE-M EX .
  • Seite 144 Daten werden deaktiviert. 2. Überzeugen Sie sich vor dem Einsetzen des neuen Sensormoduls von der Sauberkeit der Sensoraufnahme des myDatasensH2S World LTE-M EX . Fremdkörper und/oder Verschmutzungen sind zu entfernen. 3. Setzen Sie das neue Sensormodul ein (siehe "Einsetzen des Sensormoduls" auf Seite 44). Es ist so konstruiert, dass es nicht falsch herum eingesetzt werden kann.

  • Seite 145: Wartung Des H2S-Sensors

    Zeit verbraucht. Er muss daher in regelmäßigen Abständen (spätestens alle 6 Monate) neu kalibriert werden. Am Display des myDatasensH2S World LTE-M EX werden die verbleibenden Tage bis zur nächsten fälligen Kalibration des in die Sensoraufnahme eingesetzten Sensormoduls angezeigt (siehe "Display"...

  • Seite 146: Kalibrierung

    Auf den Menschen ergeben sich folgende Wirkungen: ~ 0,1ppm: Geruchsschwelle ab 20ppm: Hornhautschäden bei längerer Einwirkung ca. 100ppm: Reizung der Schleimhäute an Augen und Atemwegen, Speichelfluss, Hustenreiz > 200ppm: Kopfschmerz, Atembeschwerden > 250ppm: Betäubung der Geruchsrezeptoren > 300ppm: Brechreiz ca. 500ppm: Kraftlosigkeit, Benommenheit, Schwindel (lebensgefährlich innerhalb von wenigen Minuten) >...

  • Seite 147: Kalibriervorgang

    Kapitel 14 Wartung 14.5.1.2.3 Kalibriervorgang Wichtiger Hinweis: Das Sensormodul muss vor der Kalibrierung 12h in einer Umgebung gelagert werden, die frei von H2S und alkoholischen Dämpfen ist. 1. Verbinden Sie den USB BLE-Adapter (300685) mit der USB-Schnittstelle Ihres PCs. 2. Starten Sie das Konfigurationsprogramm DeviceConfig . Es steht im Service-Bereich Ihres myDatanet-Servers zum Download bereit (siehe "Benutzerhandbuch für myDatanet-Server "...
  • Seite 148 4. Die Kalibrierung darf nur von einem eingeschränkten Personenkreis durchgeführt werden. Daher ist die Eingabe eines Passworts erforderlich. Wählen Sie dazu „Programm -> Activate Superuser Features“ und geben Sie im sich öffnenden Dialogfenster das Passwort ein welches Sie vom Administrator Ihres myDatanet–Servers erhalten. Hinweis: Je nach Level des Passworts werden zusätzliche Karteireiter auf der Oberfläche des Konfigurationsprogramms angezeigt.
  • Seite 149 Kapitel 14 Wartung 6. Vergewissern Sie sich, dass für den unteren Referenzpunkt 0ppm ausgewählt ist. Warten Sie 1 min. ab bevor Sie den Button zum Übernehmen des unteren Referenzpunktes drücken. Für die Bestimmung der verbleibenden Wartezeit können Sie den in die Oberfläche integrierten Timer verwenden.
  • Seite 150 7. Setzen Sie das Sensormodul in den Kalibrieradapter BLE Sensormodul (300665), der bereits mit der Gasentnahmestation verbunden sein sollte, ein. Sensormodul in den Kalibrieradapter einsetzen 1 Schlauch zur Gasentnahmestation 3 Kalibrieradapter BLE Sensormodul (300665) 2 Sensormodul 8. Vergewissern Sie sich, dass für den oberen Referenzpunkt der Konzentrationswert des Gases eingetragen ist, das Sie für die Kalibrierung verwenden (Empfehlung: 30-150ppm).
  • Seite 151 Kapitel 14 Wartung Dialogfenster zur Eingabe der zusätzlichen Informationen Device Type nicht erforderlich für diese Geräteklasse Customer Name des Kunden Customer Nr. (ERP) AB/RMA Nr. ERP-Nummer des Auftragsnummer oder RMA-Nummer, der das Gerät Kunden zugeordnet ist Gauger Name des Prüfers, der die Kalibrierung vorgenommen hat. Im mittels "Path for signatures" angegebenen Ordner muss sich eine PDF-Datei mit der digitalisierten Unterschrift des Prüfers befinden.
  • Seite 152 Path for signatures Ordner in dem sich die PDFs mit den digitalisierten Öffnet ein Dialogfenster zur Unterschriften der Prüfer befinden. Auswahl des Ordners Last Cal: Zeitpunkt der letzten Kalibrierung (wird automatisch gesetzt, kann jedoch editiert werden) Next Cal: Zeitpunkt, zu dem die nächste Kalibrierung erfolgen sollte (wird automatisch vorgeschlagen, kann jedoch editiert werden) Temp Pressure...

  • Seite 153: Trimmung

    Kapitel 14 Wartung 14.5.1.3 Trimmung Wichtiger Hinweis: Mitarbeiter dürfen nur jene Gase bzw. Gaskonzentrationen verwenden, auf die sie hinsichtlich ihres Gefahrenpotentials geschult wurden. Es dürfen keine Putzmittel auf alkoholischer Basis verwendet werden. Für die Durchführung der Trimmung werden das optionale Zubehör "Kalibrierset H2S 30ppm (206.810)" und "Kalibrieradapter BLE Sensormodul (300665)"empfohlen.
  • Seite 154 3. Verbinden Sie das Sensormodul unter Verwendung des mitgelieferten USB BLE-Adapter (300685) mit dem PC (siehe "Verbindung zu einem Sensormodul mit Bluetooth Low Energy Schnittstelle herstellen" auf Seite 110). 4. Die Trimmung darf nur von einem eingeschränkten Personenkreis durchgeführt werden. Daher ist die Eingabe eines Passworts erforderlich.
  • Seite 155 Kapitel 14 Wartung 6. Vergewissern Sie sich, dass für den unteren Referenzpunkt 0ppm ausgewählt ist. Warten Sie 1 min. ab bevor Sie den Button zum Übernehmen des unteren Referenzpunktes drücken. Während dieser 1 min. muss sicher gestellt werden, dass kein H2S-Gas an den Sensor gelangt. Karteireiter "Trim"...
  • Seite 156 7. Setzen Sie das Sensormodul in den Kalibrieradapter BLE Sensormodul (300665), der bereits mit der Quelle des Kalibriergases verbunden sein sollte, ein. Sensormodul in den Kalibrieradapter einsetzen 1 Schlauch zur Quelle des Kalibriergases 3 Kalibrieradapter BLE Sensormodul (300665) 2 Sensormodul 8.

  • Seite 157: 0-Punktabgleich

    206.886). Eine Installationsanleitung finden Sie im Kapitel "Installation" auf Seite 83. DeviceConfig 3. Verbinden Sie das myDatasensH2S World LTE-M EX unter Verwendung des mitgelieferten USB BLE-Adapter (300685) mit dem PC (siehe "Verbindung zu einem Gerät mit Bluetooth Low Energy Schnittstelle herstellen" auf Seite 87).
  • Seite 158 5. Vergewissern Sie sich, dass kein H2S-Gas an den Sensor gelangt. Warten Sie bis der angezeigte ppm-Wert stabil ist und klicken Sie anschließend auf "Zero". Karteireiter "Zero" 1 H2S-Konzentration in ppm 2 Button zum Durchführen des 0-Punktabgleichs Anders als bei der Anzeige am Display und den Messwertgrafiken werden negative Werte nicht abgeschnitten.

  • Seite 159: Kapitel 15 Demontage/Entsorgung

    Logo zur WEEE-Direktive der EU Dieses Symbol weist darauf hin, dass bei der Verschrottung des Gerätes die Anforderungen der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte zu beachten sind. Die Microtronics Engineering GmbH unterstützt und fördert das Recycling bzw. die umweltgerechte, getrennte Sammlung/Entsorgung von Elektro- und Elektronik-Altgeräten zum Schutz der Umwelt und der...

  • Seite 161: Kapitel 16 Fehlersuche Und Behebung

    Kommunikationsprobleme Werten Sie den am Display angezeigten Fehlercode aus (siehe "Display" (zwischen auf Seite 60). Laden Sie das Gerätelog vom myDatasensH2S World LTE-M EX oder myDatasensH2S World vom myDatanet-Server und benutzen Sie DeviceConfig für die LTE-M EX und Auswertung (siehe "Auswerten des Gerätelogs" auf Seite 173).
  • Seite 162 Problem Ursache/Lösung Alarmzustand wurde nicht Alarmeinstellungen des Messkanals überprüfen Es kam zu einem Verbindungsabbruch während der Übertragung, übertragen, obwohl die erkennbar an einem Timeout-Eintrag in der Verbindungsliste (siehe Daten vorhanden sind "Benutzerhandbuch für myDatanet-Server " 206.886). Lösung: Setup- Modus aktivieren oder auf die nächste zyklische Übertragung warten. Alarmnachricht wurde Einstellungen des Alarmrufplans prüfen (siehe "Benutzerhandbuch für nicht zugestellt, obwohl...

  • Seite 163: Log-Einträge Und Fehlercodes

    Kapitel 16 Fehlersuche und Behebung 16.2 Log-Einträge und Fehlercodes Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 1000 POWER ON Neustart nach einem Spannungsausfall Watchdog Reset (z.B. aufgrund einer Exception) Reset wurde vom Gerät selbst ausgelöst (z.B. bei Firmwareupdate) Neustart aus einem anderen Grund. Sollte der "POWER ON"...
  • Seite 164 Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 1039 UV MODEM Die Akku-/Batteriespannung reicht wieder aus, RECOVER um eine stabile Verbindung herzustellen. Dies kann durch einen Akku-/Batteriewechsel erfolgen. 1161 LOG Fehler im Filesystem wurden behoben. Es kann REFORMATFILE dabei zum Datenverlust (Daten und/oder Log- Einträge) kommen.
  • Seite 165 Kapitel 16 Fehlersuche und Behebung Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 1208 GPRS NETWORK NOT REGISTERED nicht registriert, Modem sucht derzeit keinen REGISTRATION neuen Betreiber zur Registrierung HOME registriert, Heimnetzwerk SEARCHING nicht registriert, aber Modem sucht derzeit nach einem neuen Betreiber, bei dem es sich registrieren kann DENIED Registrierung verweigert...
  • Seite 166 Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 1318 BLE Bluetooth-Verbindung wurde getrennt DISCONNECTED 1335 LOG_SHT2X_ SHT2X SENSOR Der interne Temperatur-und STATE Luftfeuchtigkeitssensor liefert wieder gültige Werte SHT2X RH ERROR Beim Lesen des Luftfeuchtikeitswertes vom internen Temperatur-und Luftfeuchtigkeitssensor kam es zu einen Kommunikationsfehler.
  • Seite 167 Kapitel 16 Fehlersuche und Behebung Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 1601 SIM_STATE NONE SIM-Status wurde auf "NONE" geändert (Initialzustand). PRODUCTION SIM-Status wurde auf "PRODUCTION" geändert (ein neu produziertes Gerät liegt auf Lager). SIM-Status wurde auf "HOT" geändert (gültiger Vertrag).

  • Seite 168: Modemfehler

    FAILED Versuchen Sie die Antennenposition zu verbessern. Überprüfen Sie, ob sich das Gerät im Versorgungsbereich befindet (www.microtronics.com/footprint). 1200 BAND SEL FAILED -969 --- Es konnte weder auf dem GSM900/1800, noch auf dem GSM850/1900-Band ein Netzwerk gefunden werden. Versuchen Sie die Antennenposition zu verbessern.
  • Seite 169 Code Klartext 1200 NETLOCK ERROR -966 Fehler bei der Netzauswahl. Überprüfen Sie, ob sich das Gerät im Versorgungsbereich befindet. interner SIM-Chip: siehe www.microtronics.com/footprint TCP Channel Fehler 1200 CHANNEL -965 --- Es wird versucht auf einen/von einem nicht mehr ABORTED verfügbaren TCP-Client zu schreiben/lesen.

  • Seite 170: Modulspezifische Kritische Fehler

    EX installierte BLE-Scanner APP erfüllt nicht die Mindestanforderungen der Device Logic 2018 mA-Link nicht E18 ... BLE-Pairing von BLE mA Link und verbunden myDatasensH2S World LTE-M EX fehlerhaft 2032 mA-Link Schleife Die Stellwertausgabe mittels BLE mA Link ist wiederhergestellt wieder möglich. Die 4-20mA Stromschleife ist wieder intakt.

  • Seite 171: Modulspezifische Unkritische Fehler

    Kapitel 16 Fehlersuche und Behebung 16.2.3 Modulspezifische unkritische Fehler Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 2200 Service erforderlich Tausch der Batterien des myDatasensH2S World LTE-M EX fällig 2201 Kalibrierung Kalibrierung des Sensormoduls fällig erforderlich 2210 BLE Reset Reset des BLE Chips nach 3 erfolglosen Scanversuchen nach Sensormodulen Reset des BLE Chips nach einem Kommunikations-Timeout bei bestehender...

  • Seite 172: Modulspezifische Information Über Den Aktuellen Betriebszustand

    16.2.4 Modulspezifische Information über den aktuellen Betriebszustand Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 2400 Sensormodul wurde Das Sensormodul wurde aus der entfernt Sensoraufnahme des myDatasensH2S World LTE-M EX entfernt. Sensormodul wurde Das Sensormodul wurde in die eingesetzt Sensoraufnahme des myDatasensH2S World LTE-M EX eingesetzt.

  • Seite 173: Auswerten Des Gerätelogs

    Kapitel 16 Fehlersuche und Behebung Log-Eintrag Parameter Beschreibung Code Klartext Code Klartext 2422 BLE (rescan) Sensor Die Suche nach dem Sensormodul wurde erneut gestartet, da bei der zyklischen Überprüfung festgestellt wurde, dass die Verbindung zum Sensormodul nicht mehr besteht. Beim ersten Rescan wird versucht, die Verbindung zum zuletzt bekannten Sensormodul wiederherzustellen.

  • Seite 175: Kapitel 17 Ersatzteile Und Zubehör

    Kapitel 17 Ersatzteile und Zubehör Kapitel 17 Ersatzteile und Zubehör 17.1 Montagesets Beschreibung Menge Bestellnummer Niro Schäkel 206.325 17.2 Antennen Beschreibung Menge Bestellnummer Flachantenne Disc Multi Band FME-F 2m 300629 Multiband Antenne mit Halterung 300787 17.3 Ersatzbatterien Beschreibung Menge Bestellnummer Varta Industrial Pro auf Anfrage Energizer Industrial...

  • Seite 176: Sonstiges Zubehör

    17.6 Sonstiges Zubehör Beschreibung Menge Bestellnummer MDN Magnet 206.803 Kalibrierset H2S 30ppm 206.810 Kalibriergas H2S 30ppm 206.812 USB-Verlängerungskabel USB-A/USB-A 1,8m 206.664 DeviceConfig 300264 BLE Gateway MDN Schutzpanzer 300662 Rev. 01...

  • Seite 177: Kapitel 18 Dokumentenhistorie

    Kapitel 18 Dokumentenhistorie Kapitel 18 Dokumentenhistorie Rev. Datum Änderungen 03.03.2023 Erste Version Rev. 01...

  • Seite 179: Kapitel 19 Glossar

    Die Geräte des Herstellers sind ab Werk mit Subscriber Identitiy Modules (SIM) zur mobilen Übertragung der Daten ausgestattet. Der Footprint bezeichnet jene Länder und Regionen, in denen eine Mobilfunkverbindung zur Verfügung steht(siehe www.microtronics.com/footprint). Device Logic Bei der Device Logic handelt es sich um die am Gerät installierte Intelligenz durch die die lokale Funktionalität des Geräts bestimmt wird.
  • Seite 180 Produktrevision Gibt die Revision des Produktes an. Sie wird bei jeder Änderung am Produkt (d.h. Elektronik, Mechanik, usw. ) erhöht und ist am Typenschild des Produktes vermerkt. rapidM2M Store Übernimmt die Verteilung der App Models an die einzelnen myDatanet-Server. Bei der Installation und beim Update von IoT Apps greifen die myDatanet-Server auf die im rapidM2M Store bereitgestellten App Models zu.

  • Seite 181: Kapitel 20 Kontaktinformationen

    Kapitel 20 Kontaktinformationen Kapitel 20 Kontaktinformationen Support & Service: Microtronics Engineering GmbH Hauptstrasse 7 3244 Ruprechtshofen Austria, Europe Tel. +43 (0)2756 7718023 support@microtronics.com www.microtronics.com Microtronics Engineering GmbH (Headquarters) Hauptstrasse 7 3244 Ruprechtshofen Austria, Europe Tel. +43 (0)2756 77180 Fax. +43 (0)2756 7718033 office@microtronics.com...
  • Seite 182 Zertifiziert durch TÜV AUSTRIA: EN ISO 9001:2015, EN ISO 14001:2015, ISO/IEC 27001:2013, EN ISO 50001:2011 für myDatanet | TÜV SÜD: ATEX Richtlinie 2014/34/EU © Microtronics Engineering GmbH. Alle Rechte vorbehalten. Fotos: Microtronics, shutterstock.com Microtronics Engineering GmbH | www.microtronics.com Hauptstrasse 7 | 3244 Ruprechtshofen | Austria | +43 2756 77180 | office@microtronics.com 301421 | Rev.01...

Inhaltsverzeichnis
