9. Analysieren Sie die im Zuge des Setup-Modus ermittelten Werte der Füllhöhe. Wenn die angezeigten
Werte nicht mit jenen der Referenzmessung übereinstimmen, ist ein Abgleich des Nullpunktes
erforderlich. Berechnen Sie dazu die Differenz zwischen der durch das BLE Gauge Sensormodul
ermittelten Füllhöhe und der Referenzmessung und tragen Sie die Differenz in das Eingabefeld für den
Parameter "Trimmung" ein (siehe "Messkanäle " auf Seite 83). Da der Parameter "Trimmung" zum
Messwert des BLE Gauge Sensormodules addiert wird, muss für die "Trimmung" ein negatives
Vorzeichen gesetzt werden wenn die ermittelte Füllhöhe größer als die Referenzmessung ist (siehe
"Ergänzende Erklärung zum Nullpunktabgleich und der Montagehöhe der Drucksonde" auf Seite 84).

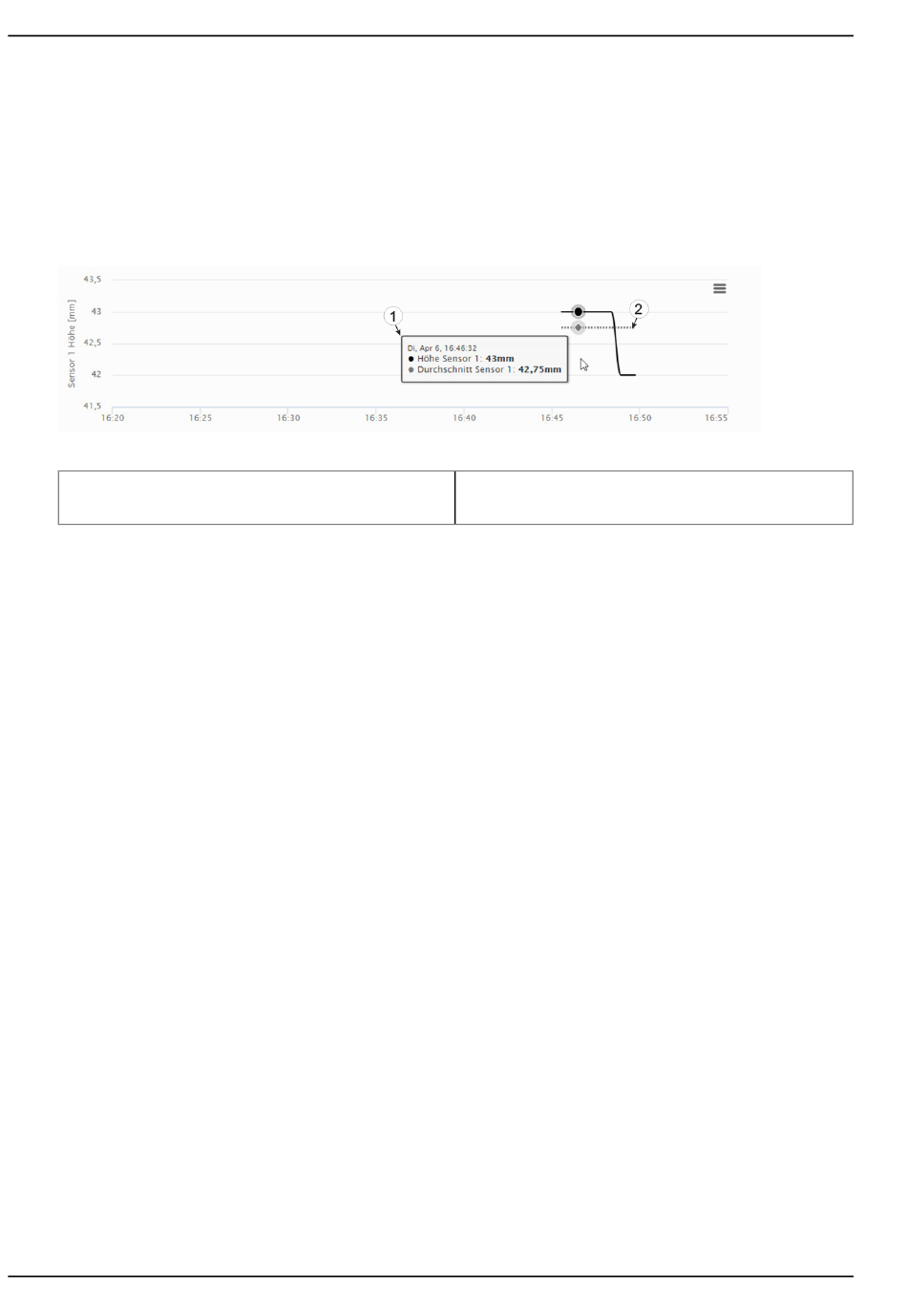

Darstellung der im Zuge des Setup-Modus ermittelten Füllhöhe
1 Tooltip, der die Füllhöhe zu einem bestimmten
Zeitpunkt und den Mittelwert angibt
10. Lösen Sie den Setup-Modus erneut aus falls ein Nullpunktabgleich erforderlich war. Bei der ersten im
Zuge des Setup-Modus durchgeführten Verbindung wird die geänderte Konfiguration, d.h. der neue
Wert für die "Trimmung", zuerst zum myDatalogGauge 3G und in weiterer Folge zum BLE Gauge
Sensormodul übermittelt.
11. Warten Sie auf die Beendigung des Setup-Modus und vergleichen Sie anschließend die ermittelten
Werte der Füllhöhe erneut mit der Referenzmessung. Weichen die Werte nach wie vor voneinander
ab, führen Sie den Nullpunktabgleich erneut durch.
Hinweis: Bei der Berechnung der Differenz zwischen ermittelter Füllhöhe und
Referenzmessung muss nun der aktuelle Wert des Konfigurationsparameters "Trimmung"
berücksichtigt werden.
8.2.4.2 Nullpunktabgleich mit Hilfe der Bluetooth-Verbindung (BLE)
Hinweis: Da das minimale Aufzeichnungsintervall 1min. beträgt, eignet sich dieses Verfahren nur,
wenn der Füllstand während des Nullpunktabgleichs möglichst konstant ist.
1. Bringen Sie die Drucksonde und den BLE Gauge in die endgültige Montageposition (siehe "Hängende
Montage des BLE Gauge " auf Seite 52).
2. Aktivieren Sie im Konfigurationsabschnitt "Messkanäle" den benötigten Messkanal durch die Auswahl
des Modus und der Angabe der Seriennummer des BLE Gauge (siehe "Messkanäle " auf Seite 83).
Hinweis: Haben Sie den myDatalogGauge 3G als Set (Datenlogger inklusive bis zu 2 BLE Gauge
Sensormodule) bezogen, sind die Seriennummern der BLE Gauge bereits im Speicher des Datenloggers
hinterlegt. In diesem Fall reicht es aus den Modus "automatisch" zu wählen. Die hinterlegte
Seriennummer wird im Eingabefeld für die Seriennummer angezeigt, kann jedoch nicht verändert
werden.
3. Tragen Sie die Montagehöhe der Drucksonde in das Eingabefeld für den Parameter "Sensor Offs." ein
(siehe "Messkanäle " auf Seite 83).
58
2 Mittelwert der im Zuge eines Setup-Modus
erzeugten Daten
Rev. 01
