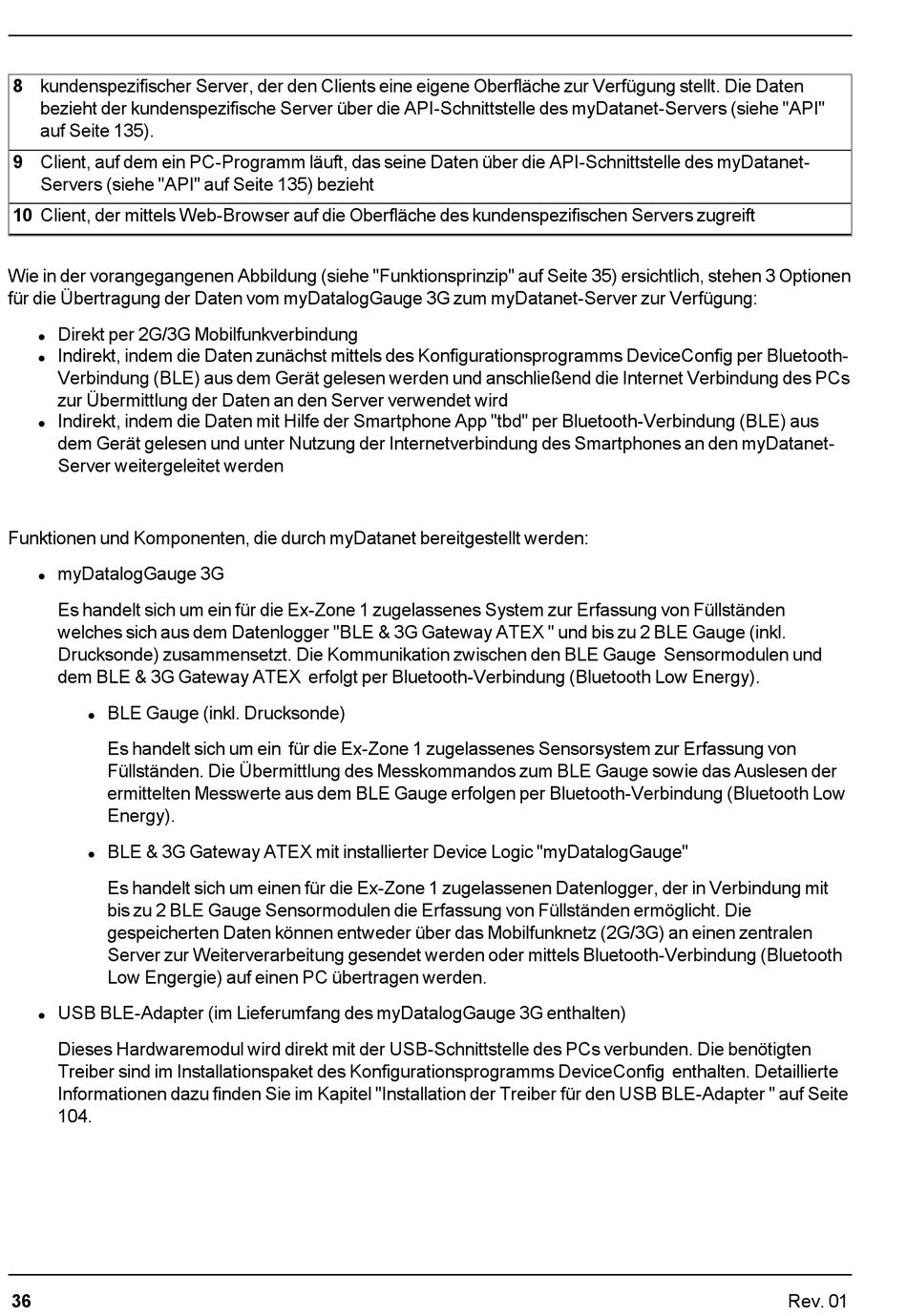

8 kundenspezifischer Server, der den Clients eine eigene Oberfläche zur Verfügung stellt. Die Daten
bezieht der kundenspezifische Server über die API-Schnittstelle des myDatanet-Servers (siehe "API"
auf Seite 135).
9 Client, auf dem ein PC-Programm läuft, das seine Daten über die API-Schnittstelle des myDatanet-
Servers (siehe "API" auf Seite 135) bezieht
10 Client, der mittels Web-Browser auf die Oberfläche des kundenspezifischen Servers zugreift
Wie in der vorangegangenen Abbildung (siehe "Funktionsprinzip" auf Seite 35) ersichtlich, stehen 3 Optionen
für die Übertragung der Daten vom myDatalogGauge 3G zum myDatanet-Server zur Verfügung:
Direkt per 2G/3G Mobilfunkverbindung
l
Indirekt, indem die Daten zunächst mittels des Konfigurationsprogramms DeviceConfig per Bluetooth-
l
Verbindung (BLE) aus dem Gerät gelesen werden und anschließend die Internet Verbindung des PCs
zur Übermittlung der Daten an den Server verwendet wird
Indirekt, indem die Daten mit Hilfe der Smartphone App "tbd" per Bluetooth-Verbindung (BLE) aus
l
dem Gerät gelesen und unter Nutzung der Internetverbindung des Smartphones an den myDatanet-
Server weitergeleitet werden
Funktionen und Komponenten, die durch myDatanet bereitgestellt werden:
myDatalogGauge 3G
l
Es handelt sich um ein für die Ex-Zone 1 zugelassenes System zur Erfassung von Füllständen
welches sich aus dem Datenlogger "BLE & 3G Gateway ATEX " und bis zu 2 BLE Gauge (inkl.
Drucksonde) zusammensetzt. Die Kommunikation zwischen den BLE Gauge Sensormodulen und
dem BLE & 3G Gateway ATEX erfolgt per Bluetooth-Verbindung (Bluetooth Low Energy).
BLE Gauge (inkl. Drucksonde)
l
Es handelt sich um ein für die Ex-Zone 1 zugelassenes Sensorsystem zur Erfassung von
Füllständen. Die Übermittlung des Messkommandos zum BLE Gauge sowie das Auslesen der
ermittelten Messwerte aus dem BLE Gauge erfolgen per Bluetooth-Verbindung (Bluetooth Low
Energy).
BLE & 3G Gateway ATEX mit installierter Device Logic "myDatalogGauge"
l
Es handelt sich um einen für die Ex-Zone 1 zugelassenen Datenlogger, der in Verbindung mit
bis zu 2 BLE Gauge Sensormodulen die Erfassung von Füllständen ermöglicht. Die
gespeicherten Daten können entweder über das Mobilfunknetz (2G/3G) an einen zentralen
Server zur Weiterverarbeitung gesendet werden oder mittels Bluetooth-Verbindung (Bluetooth
Low Engergie) auf einen PC übertragen werden.
USB BLE-Adapter (im Lieferumfang des myDatalogGauge 3G enthalten)
l
Dieses Hardwaremodul wird direkt mit der USB-Schnittstelle des PCs verbunden. Die benötigten
Treiber sind im Installationspaket des Konfigurationsprogramms DeviceConfig enthalten. Detaillierte
Informationen dazu finden Sie im Kapitel "Installation der Treiber für den USB BLE-Adapter " auf Seite
104.
36
Rev. 01
