10.2.1.1.4.3 Trigger
Es wird zwischen zwei Arten von Triggern unterschieden:
Eventtrigger (RI, XM)
l
Die entsprechende Operation (z.B. Übertragung auslösen) wird beim Auftreten des
Triggerereignisses nur ein einziges Mal ausgeführt.
Leveltrigger (RA, QX)
l
Solange der Trigger aktiv ist, wird die entsprechende Operation (z.B. alternatives
Aufzeichnungsintervall verwenden) ausgeführt.

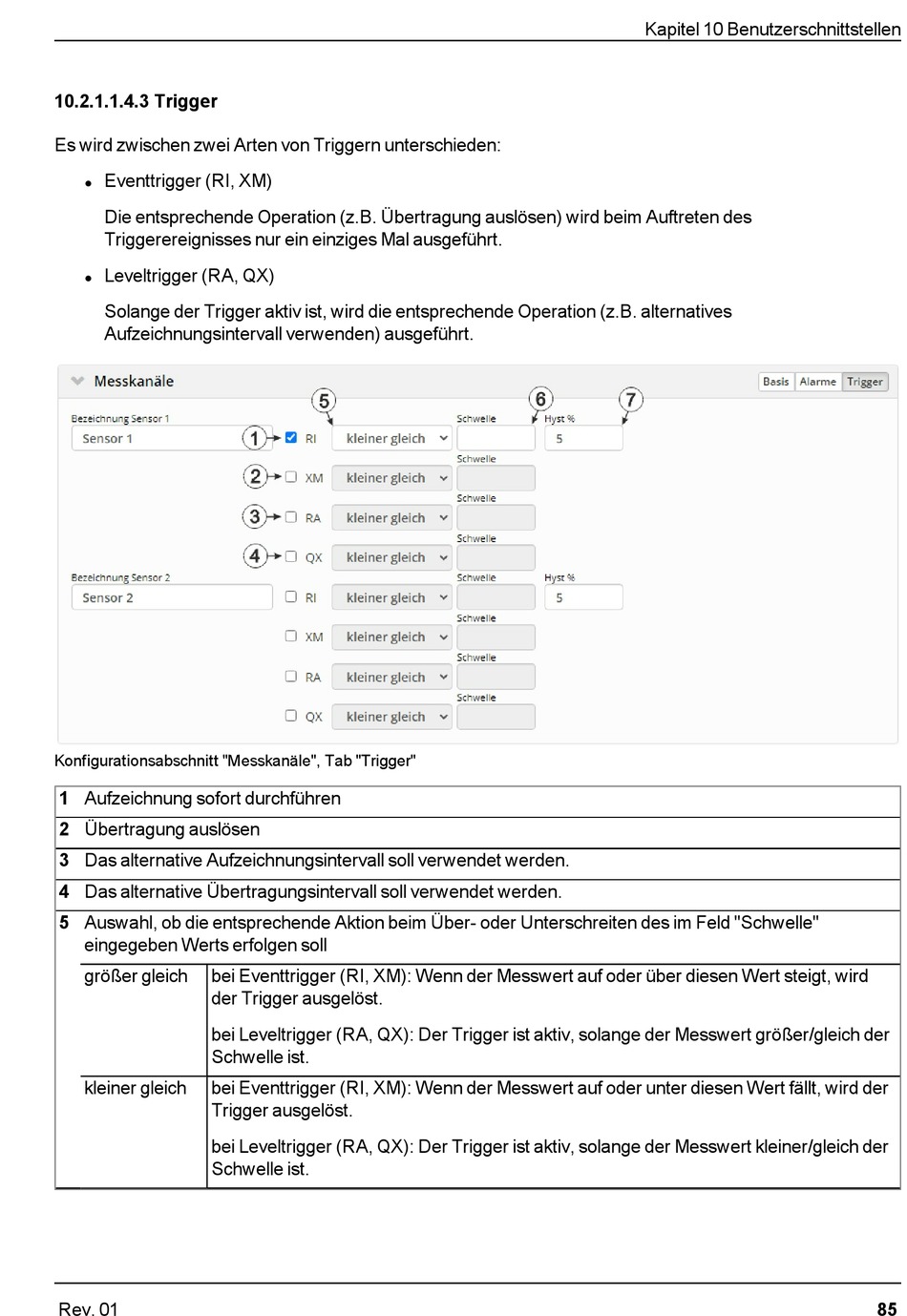

Konfigurationsabschnitt "Messkanäle", Tab "Trigger"
1 Aufzeichnung sofort durchführen
2 Übertragung auslösen
3 Das alternative Aufzeichnungsintervall soll verwendet werden.
4 Das alternative Übertragungsintervall soll verwendet werden.
5 Auswahl, ob die entsprechende Aktion beim Über- oder Unterschreiten des im Feld "Schwelle"
eingegeben Werts erfolgen soll
größer gleich
bei Eventtrigger (RI, XM): Wenn der Messwert auf oder über diesen Wert steigt, wird
der Trigger ausgelöst.
bei Leveltrigger (RA, QX): Der Trigger ist aktiv, solange der Messwert größer/gleich der
Schwelle ist.
kleiner gleich
bei Eventtrigger (RI, XM): Wenn der Messwert auf oder unter diesen Wert fällt, wird der
Trigger ausgelöst.
bei Leveltrigger (RA, QX): Der Trigger ist aktiv, solange der Messwert kleiner/gleich der
Schwelle ist.
Rev. 01
Kapitel 10 Benutzerschnittstellen
85
