3 definiert das untere Skalenende der Zeigerinstrumente
4 definiert das obere Skalenende der Zeigerinstrumente
5 String, der als Messwerteinheit von allen Anzeigeelementen des Servers verwendet wird [0-16 Zeichen].
Dieser hat keinen direkten Einfluss auf die Werte.
6 Anzahl der Nachkommastellen, die von allen Anzeigeelementen des Servers verwendet wird
7 invertiert das Eingangssignal (nur für berechneten Kanäle im Modus "digital")
8 Schaltflächen zum Wechseln zwischen den einzelnen Tabs des Konfigurationsabschnitts
10.2.1.1.7.2 Berechnung

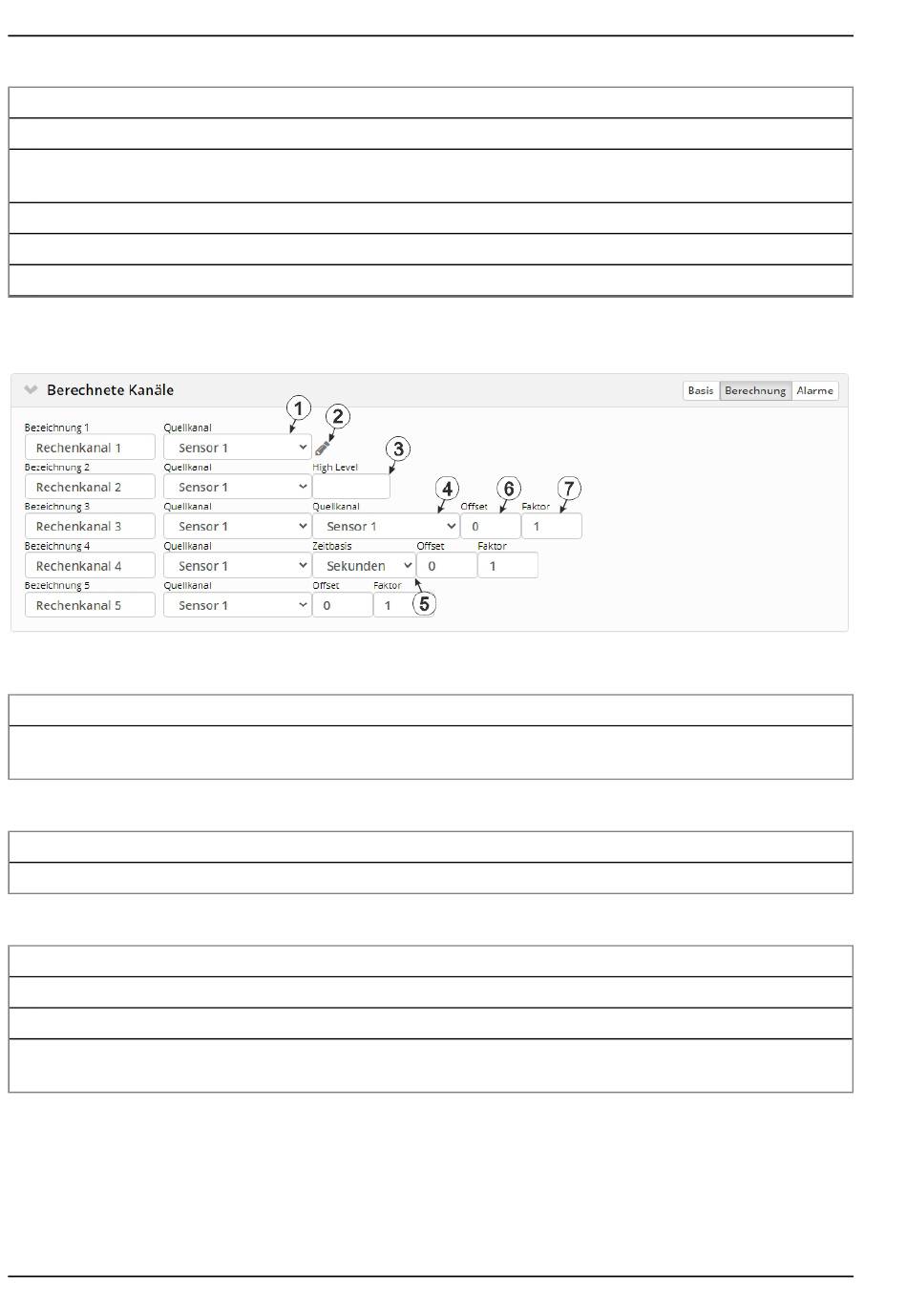

Konfigurationsabschnitt "Berechnete Kanäle", Tab "Berechnung"
Berechnungsmodus "Tabelle"
1 Auswahl des Kanals, aus dem die Eingangsdaten herangezogen werden
2 öffnet die Maske zur Eingabe der Stützpunkttabelle (zwischen den Tabellenzeilen wird linear interpoliert,
für Werte außerhalb der definierten Tabelle wird linear extrapoliert)
Berechnungsmodus "digital"
1 Auswahl des Kanals, aus dem die Eingangsdaten herangezogen werden
3 Schwelle für Signalerkennung
Berechnungsmodus "+", "-", "x" oder "/"
1 Auswahl des Kanals, aus dem die Eingangsdaten herangezogen werden
4 Auswahl des zweiten Kanals, aus dem die Eingangsdaten herangezogen werden
6 Offset, der nach der Multiplikation mit dem Parameter "Faktor" addiert wird
7 Faktor, mit dem das Ergebnis der mathematischen Operation (+, -, x, / ) multipliziert wird. Danach wird
der Parameter "Offset" addiert.
