10.2.1.1.7 Berechnete Kanäle
Hinweis: Die Werte der berechneten Kanäle werden jedes Mal direkt bei der Datenausgabe (Anzeige am
myDatanet-Server oder Download vom myDatanet-Server) berechnet. Sie sind nicht in der Datenbank des
Servers gespeichert.
10.2.1.1.7.1 Basis

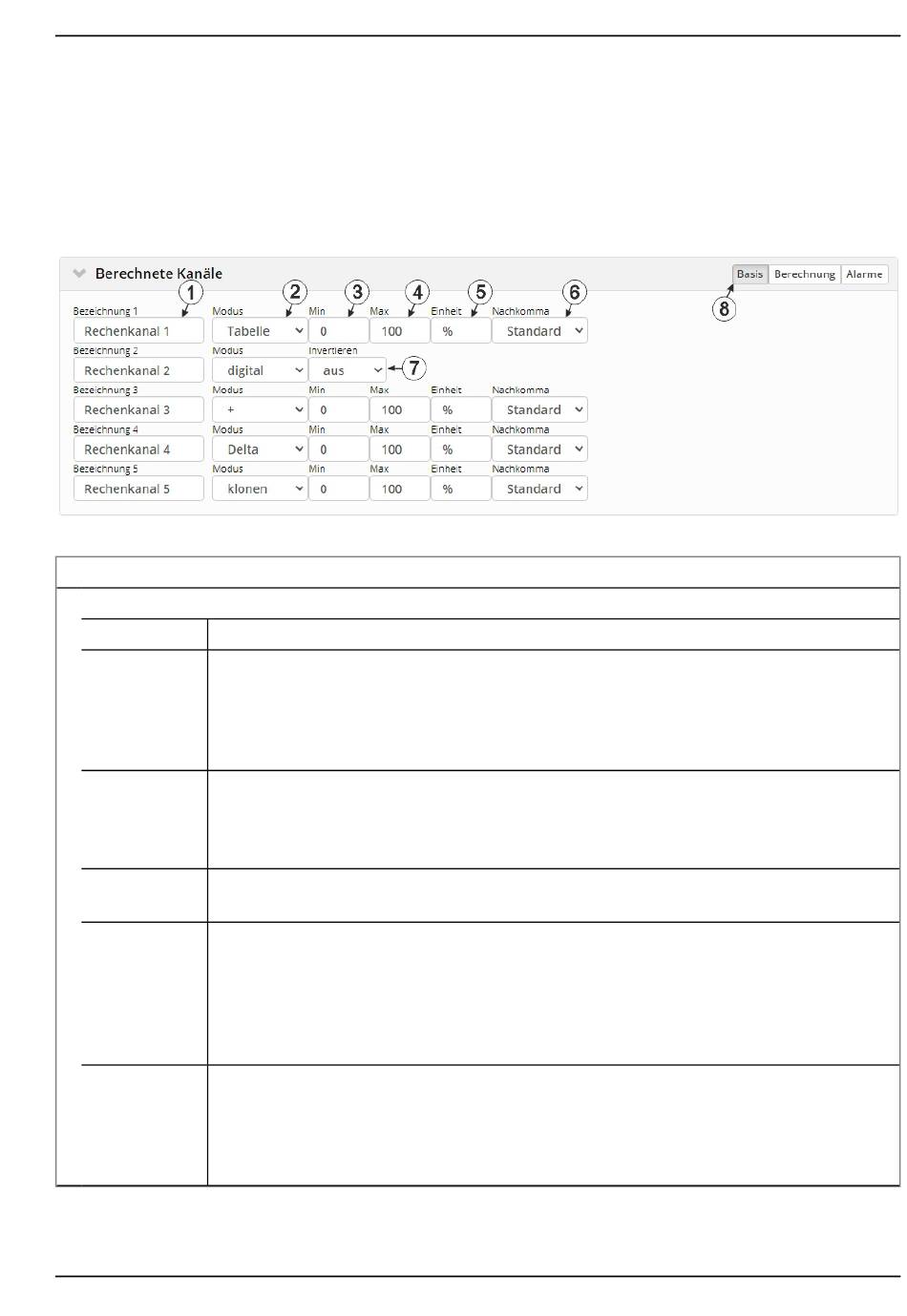

Konfigurationsabschnitt "Berechnete Kanäle", Tab "Basis"
1 frei wählbare Kanalbezeichnung für die berechneten Kanäle [0-16 Zeichen]
2 mögliche Berechnungsmodi für die berechneten Kanäle
aus
berechneter Kanal deaktiviert
Tabelle
ermittelt den Wert für den berechneten Kanal indem die dem Wert eines Messkanals
entsprechende Zeile in der Stützpunkttabelle gesucht wird. Eine solche Zeile wird durch
das Wertepaar "Wert des Messkanals" und "Ausgabewert für den berechneten Kanal"
gebildet. Zwischen den Tabellenzeilen wird linear interpoliert, für Werte außerhalb der
definierten Tabelle wird linear extrapoliert.
digital
wandelt einen analogen Wert in einen digitalen Wert um. Die Schwelle ab der der
analoge Wert als "high" interpretiert wird, lässt sich über den Parameter "High Level",
der sich im Tab "Berechnung" befindet, auswählen. Über den Parameter "Invertieren"
lässt sich zudem der ermittelte digitale Wert invertieren.
+, -, x, /
verknüpft die Werte zweier Messkanäle mittels mathematischer Operation (Addition,
Subtraktion, Multiplikation oder Division)
Delta
ermittelt die Differenz zwischen zwei Messwerten und dividiert das Ergebnis durch die
Zeitdifferenz der Zeitstempel der Messwerte. Die Zeiteinheit (Wert/sec., Wert/min., ...)
für das Ergebnis lässt sich über den Parameter "Zeitbasis", der sich im Tab
"Berechnung" befindet, auswählen. Damit ist es z.B. möglich, den Zählerstand (m
Quellkanals in einen Durchfluss (m
Modus Delta" auf Seite 97).
klonen
erstellt einen Klon eines Messkanals. Dadurch ist es möglich, eine neue
Kanalbezeichnung zu vergeben, andere Skalenenden für die Zeigerinstrumente zu
wählen, einen neuen String als Messwerteinheit festzulegen sowie die Anzahl der
Nachkommastellen anzupassen. Die Messwerte (Zahlenwert ohne Einheit)
entsprechen exakt jenen des Quellkanals.
Rev. 01
Kapitel 10 Benutzerschnittstellen
3
/min.) umzurechnen (siehe "Ergänzende Erklärung:
3
) des
89
