Montage des Zubehörs

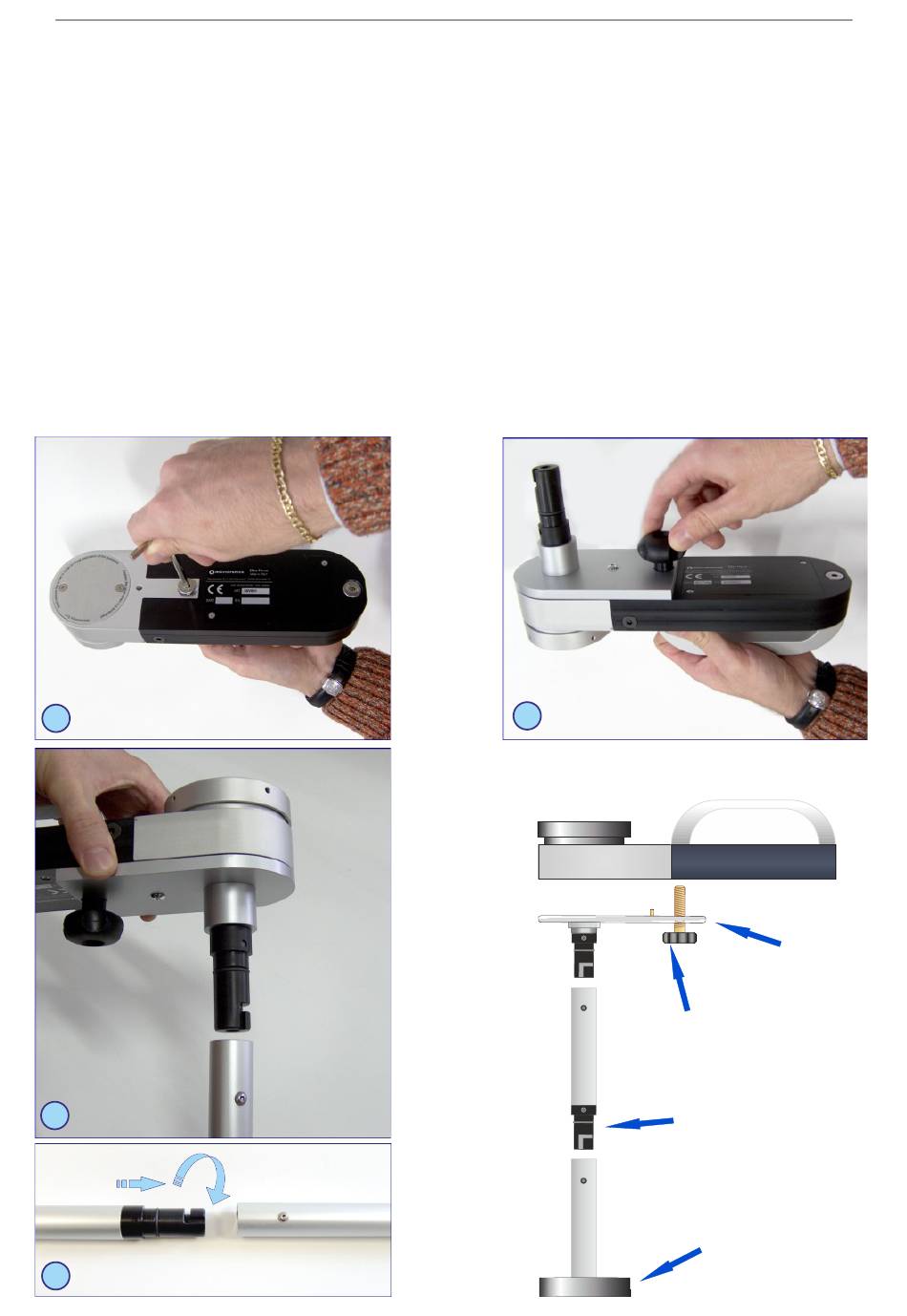

Zur Installation des Zubehörs (Linear, Winkel und Vertikal) muss der Griff des Geräts mit Hilfe des mitgelieferten
Sechskantschlüssels (1) entfernt werden.
Dann kann die Halterung (im Lieferumfang des linearen Zubehörs) montiert und mit dem mitgelieferten großen Drehknopf (2)
am Griff befestigt werden.
N.B. Wenn das Gerät ohne Griff verwendet wird, kann die Halterung mit den mitgelieferten großen und kleinen Drehknöpfen
befestigt werden.
Mit der Verschraubung (4) können dann weitere Zubehörteile, wie der Flügel oder andere Verlängerungselemente (3),
eingesetzt werden.
Um die Verschraubung korrekt zu montieren, muss sie mit dem O-Ring fest in das Rohr in Richtung der Schraube gedrückt und
dann um 180° gedreht werden, siehe Abb. (4).
1
3
4
BlueForce Smart Pro - Montage des Zubehörs
- 20 -
2
Großer Drehknopf
Verschraubung
Halterung
Flügel
