5. Führen Sie den BLE Gauge wie in den folgenden Abbildungen dargestellt von oben in die
entsprechende Halterung der Montagevorrichtung ein. Achten Sie auch hier immer auf die Einhaltung
des minimal zulässigen Biegeradius von 60mm . Gegebenenfalls müssen Sie ein Stück des
Anschlusskabels wieder aus der Kabelaufnahme entfernen.

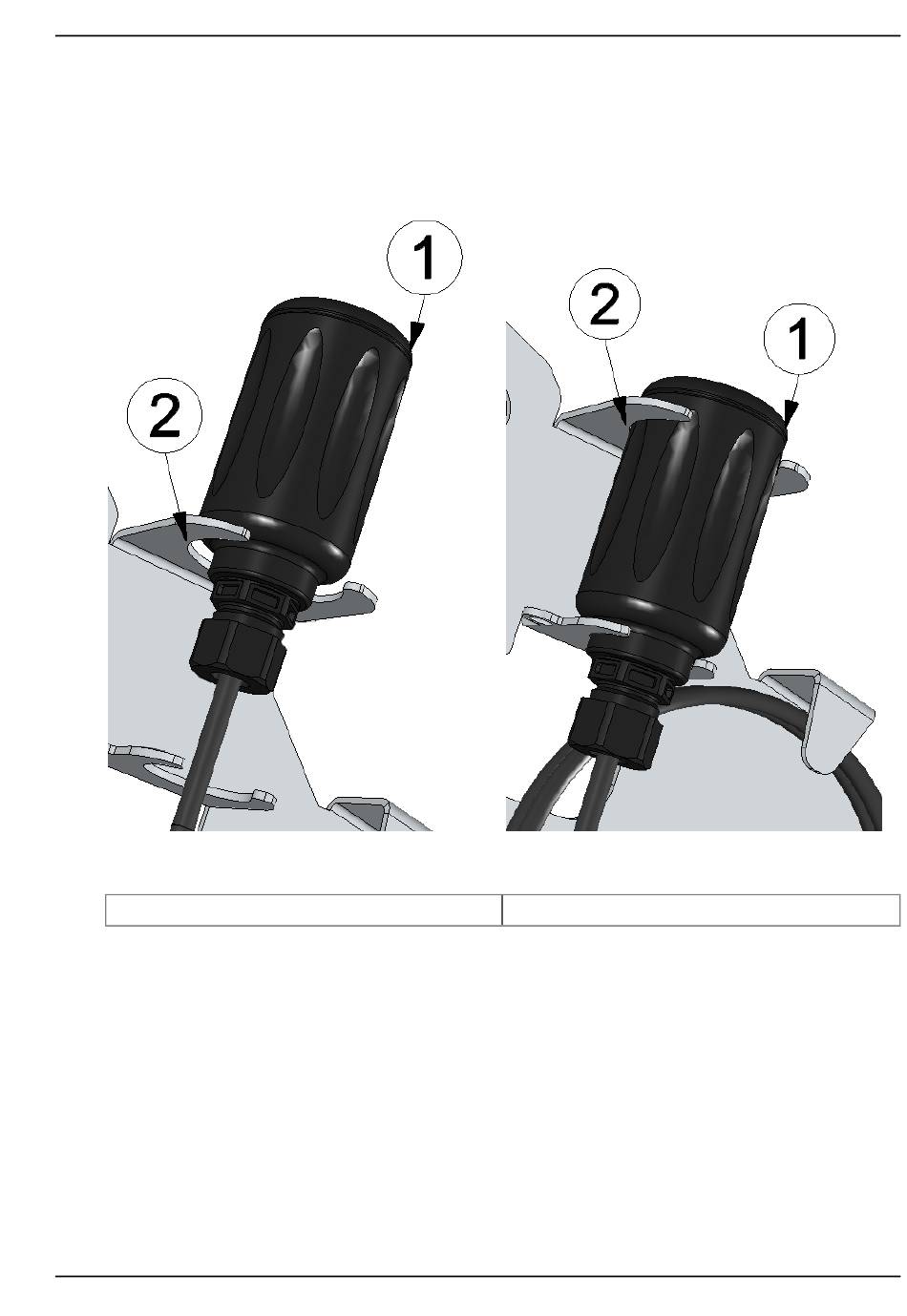

Einsetzen des BLE Gauge
1 Halterung für den BLE Gauge
6. Hängen Sie die Montagevorrichtung mit nun montiertem BLE Gauge an die zuvor vorbereitete
Schraube (siehe "Hängende Montage Schritt 2" auf Seite 52).
Der folgende Schritt ist nicht zwingend erforderlich.
7. Ziehen Sie die Schraube an der die Montagevorrichtung hängt fest.
Rev. 01
BLE Gauge in endgültiger Montageposition
2 BLE Gauge
Kapitel 8 Installation
55
