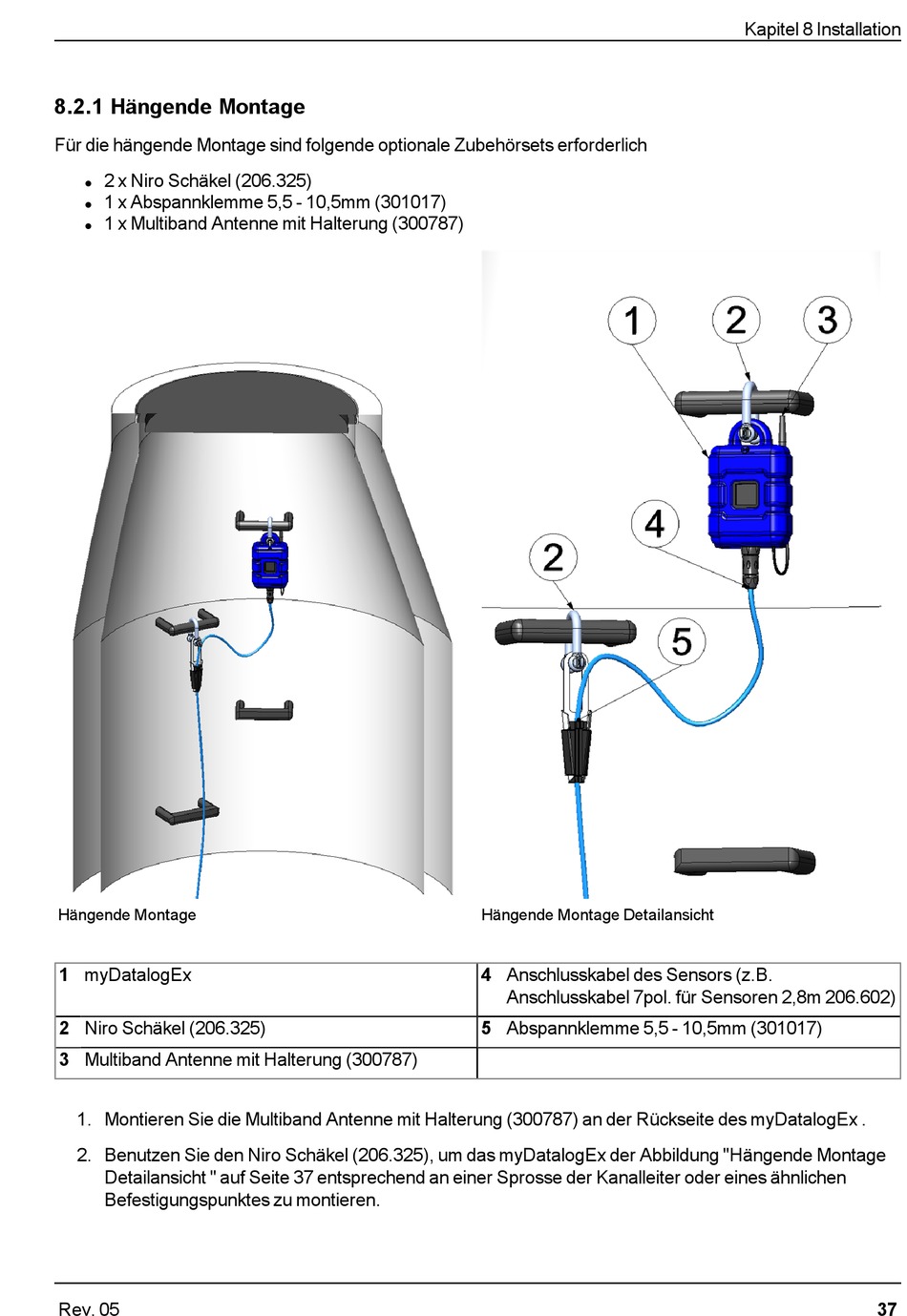

8.2.1 Hängende Montage
Für die hängende Montage sind folgende optionale Zubehörsets erforderlich
2 x Niro Schäkel (206.325)
l
1 x Abspannklemme 5,5 - 10,5mm (301017)
l
1 x Multiband Antenne mit Halterung (300787)
l
Hängende Montage
1 myDatalogEx
2 Niro Schäkel (206.325)
3 Multiband Antenne mit Halterung (300787)
1. Montieren Sie die Multiband Antenne mit Halterung (300787) an der Rückseite des myDatalogEx .
2. Benutzen Sie den Niro Schäkel (206.325), um das myDatalogEx der Abbildung "Hängende Montage
Detailansicht " auf Seite 37 entsprechend an einer Sprosse der Kanalleiter oder eines ähnlichen
Befestigungspunktes zu montieren.
Rev. 05
Hängende Montage Detailansicht
4 Anschlusskabel des Sensors (z.B.
Anschlusskabel 7pol. für Sensoren 2,8m 206.602)
5 Abspannklemme 5,5 - 10,5mm (301017)
Kapitel 8 Installation
37
