8.2.1
Prozessanzeige

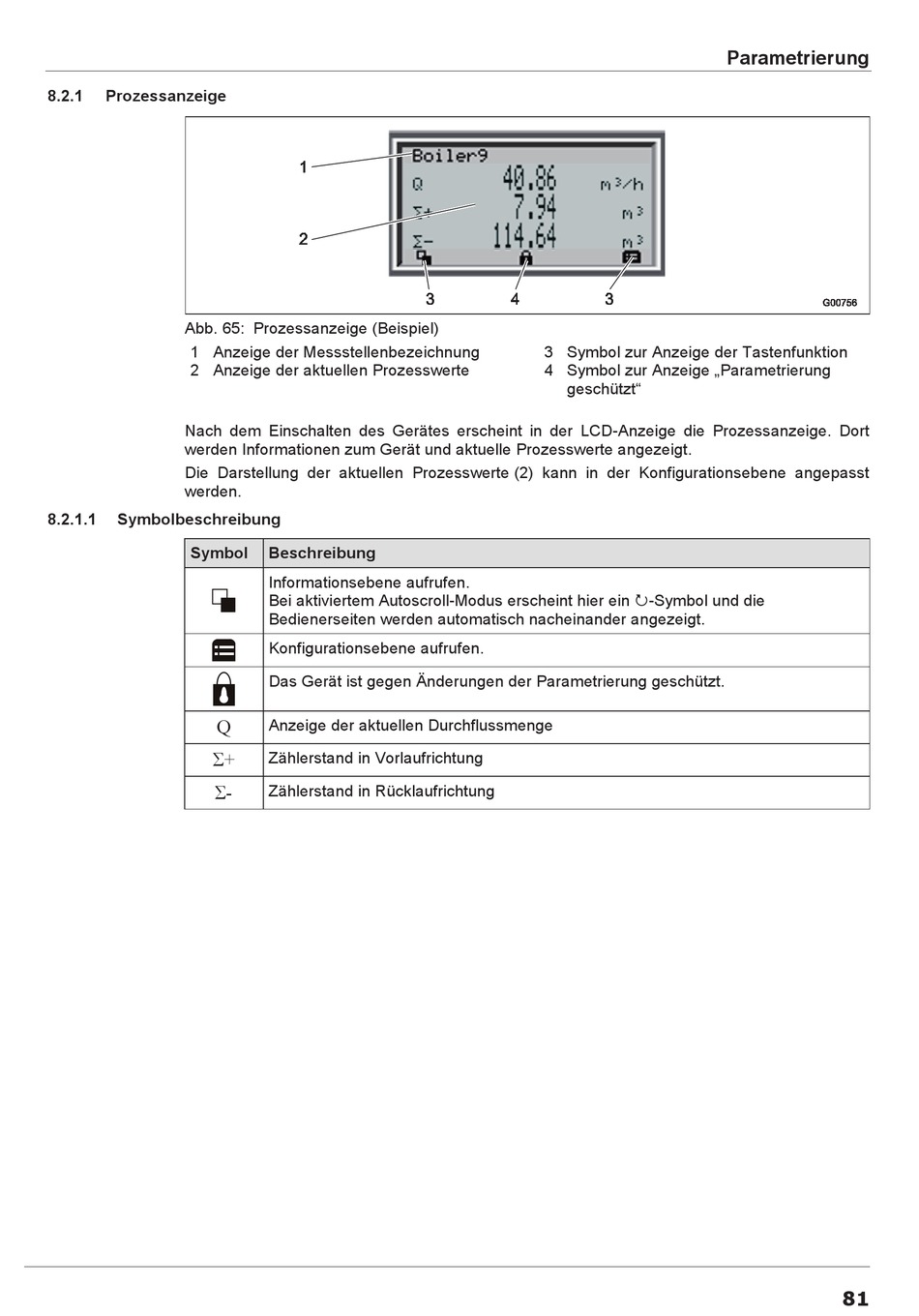

Abb. 65: Prozessanzeige (Beispiel)
1 Anzeige der Messstellenbezeichnung
2 Anzeige der aktuellen Prozesswerte
Nach dem Einschalten des Gerätes erscheint in der LCD-Anzeige die Prozessanzeige. Dort
werden Informationen zum Gerät und aktuelle Prozesswerte angezeigt.
Die Darstellung der aktuellen Prozesswerte (2) kann in der Konfigurationsebene angepasst
werden.
8.2.1.1
Symbolbeschreibung
Symbol
Q
Σ+
Σ-
OI/FEX300/FEX500-DE
Beschreibung
Informationsebene aufrufen.
Bei aktiviertem Autoscroll-Modus erscheint hier ein -Symbol und die
Bedienerseiten werden automatisch nacheinander angezeigt.
Konfigurationsebene aufrufen.
Das Gerät ist gegen Änderungen der Parametrierung geschützt.
Anzeige der aktuellen Durchflussmenge
Zählerstand in Vorlaufrichtung
Zählerstand in Rücklaufrichtung
FEX300, FEX500
3 Symbol zur Anzeige der Tastenfunktion
4 Symbol zur Anzeige „Parametrierung
geschützt"
Parametrierung
81
81
