Aufbau und Funktion
2.2.1
Aufbau
Zu einer magnetisch-induktiven Durchflussmesseinrichtung gehört ein Messwertaufnehmer und
ein Messumformer. Der Messwertaufnehmer wird in die jeweilige Rohrleitung montiert, während
der Messumformer vor Ort oder an einer zentralen Stelle montiert wird.
2.2.2
Kompakte Bauform
Bei Geräten in kompakter Bauform bilden der Messumformer und der Messwertaufnehmer eine
mechanische Einheit.
Der Messumformer ist in zwei Gehäusebauformen verfügbar:
•
Einkammergehäuse:
Beim Einkammergehäuse sind der Elektronikraum und der Anschlussraum im
Messumformer nicht voneinander getrennt.
•
Zweikammergehäuse:
Beim Zweikammergehäuse sind der Elektronikraum und der Anschlussraum im
Messumformer voneinander getrennt.
Flowcont FN
ProcessMaster
Der Messwertaufnehmer des Flowcont FN ist in zwei Bauformen verfügbar und wird durch
Der Messwertaufnehmer des ProcessMasters ist in zwei Bauformen verfügbar und wird durch
den Design Level unterschieden.
den Design Level unterschieden.

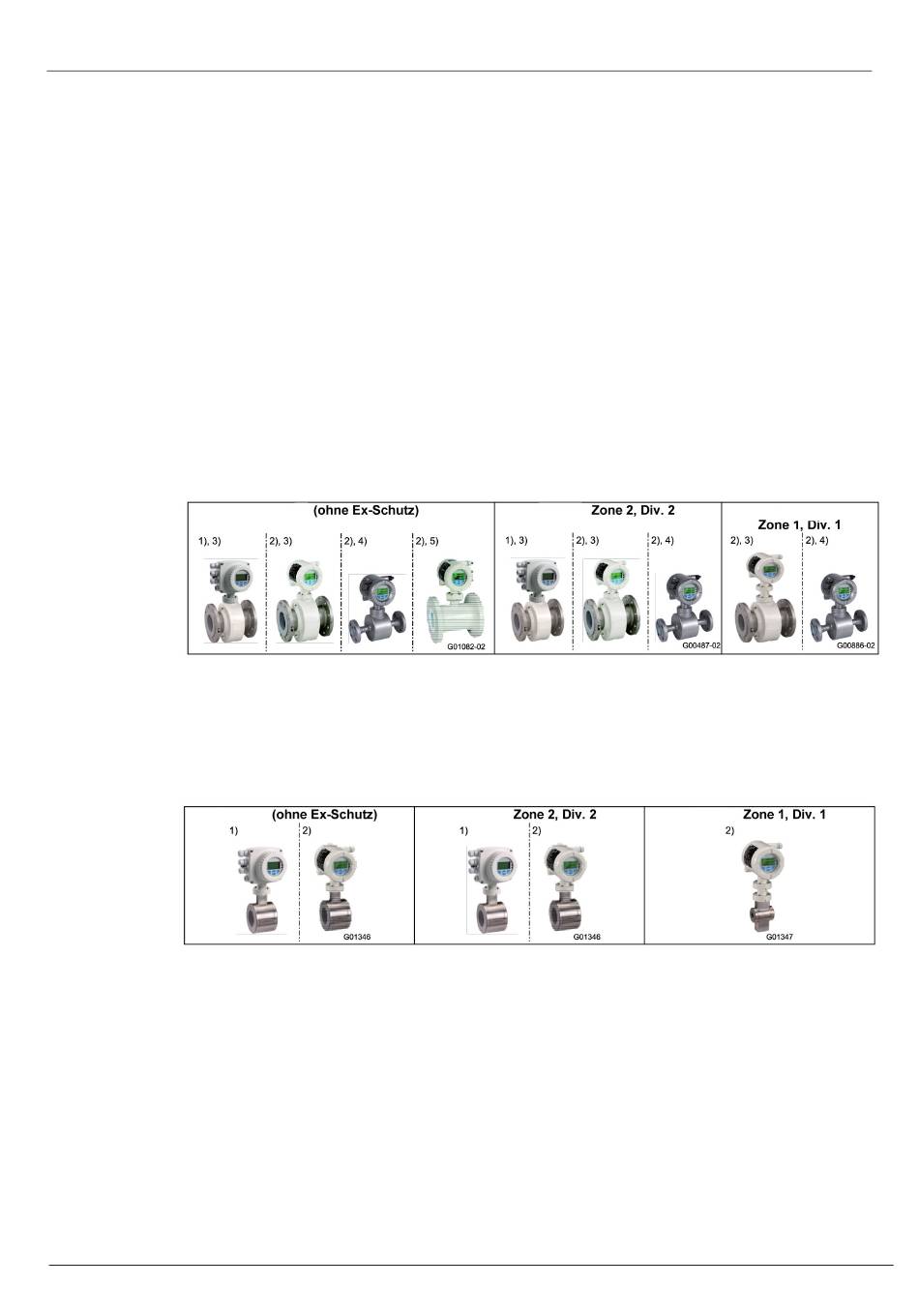

Abb. 5:
1) Einkammergehäuse
2) Zweikammergehäuse
3) Messwertaufnehmer Design Level „B"
4) Messwertaufnehmer Design Level „B", Versionen aus nichtrostendem Stahl
5) Messwertaufnehmer Design Level „C", Nennweiten DN 25 ... 600
Flowcont LN
HygienicMaster
Abb. 6:
1) Einkammergehäuse
2) Zweikammergehäuse
20
20
FEP311 (ohne Ex-Schutz)
Ausführungen ProcessMaster (Beispiel)
Flowcont FN
FEH311 (ohne Ex-Schutz)
Flowcont LN
Ausführungen HygienicMaster (Beispiel)
FEP315 Zone 2, Div. 2
FEH315 Zone 2, Div. 2
FEX300, FEX500
FEP315
Zone 1, Div. 1
FEH315 Zone 1, Div. 1
OI/FEX300/FEX500-DE
