FOUNDATION fieldbus (FF)
B = Linking Device (inkl. Busspeisung und Abschluss)

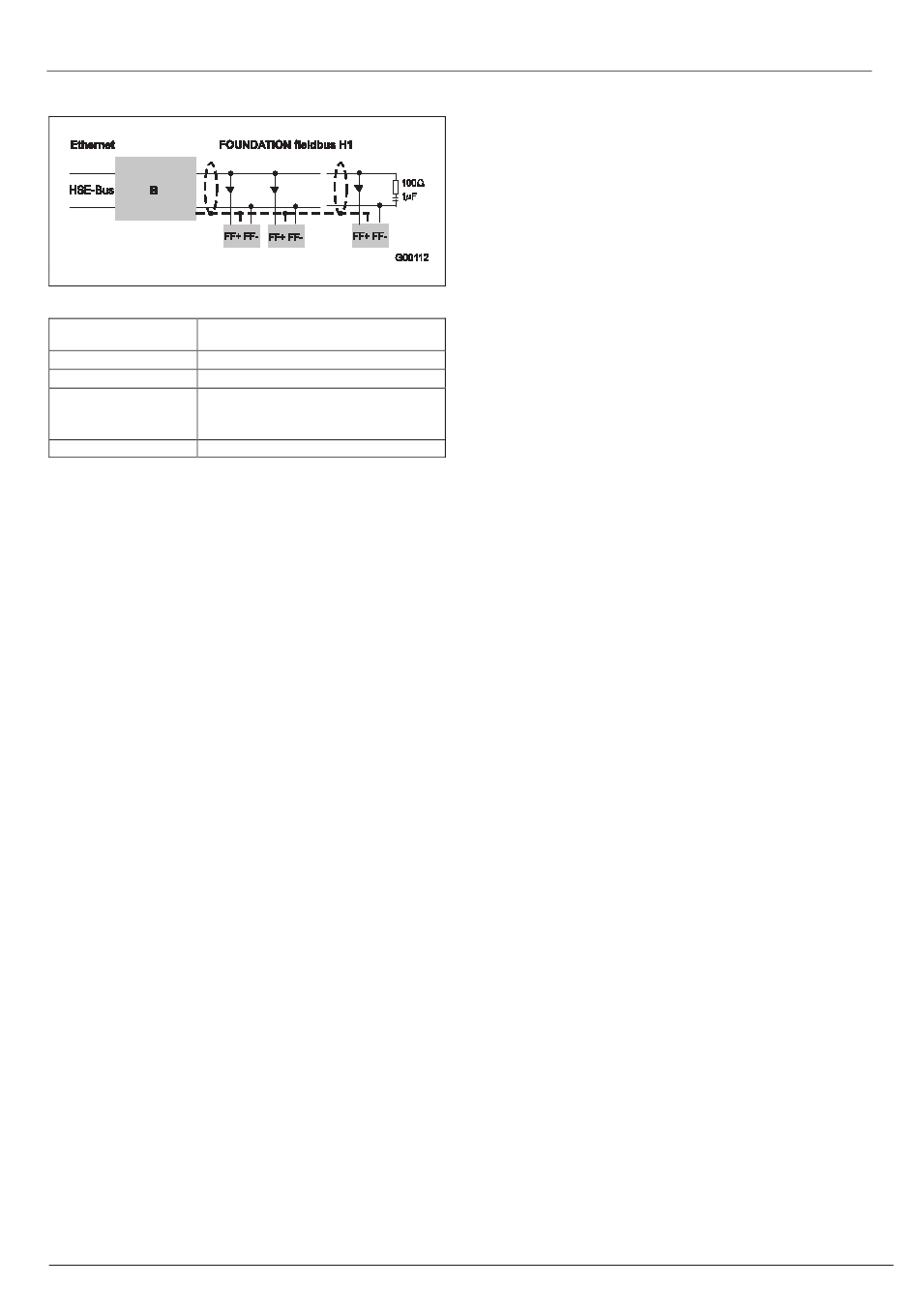

Abb. 56: Beispiel für FOUNDATION fieldbus-Anschaltung
Interoperability Test
ITK 5.20
campain no.
Manufacturer ID
0x000320
Device ID
0x0124
Konfiguration
•
•
•
Übertragungssignal
nach IEC 61158-2
6.3.1
Bustopologie
•
Baum und / oder Linienstruktur
•
Busabschluss: Passiv an beiden Leitungsenden der
Bushauptleitung (RC-Glied R = 100 Ω, C = 1 µF)
6.3.2
Spannungs- / Stromaufnahme
•
Mittlere Stromaufnahme: 10 mA.
•
Im Fehlerfall ist durch die im Gerät integrierte FDE-Funktion
(= Fault Disconnection Electronic) sichergestellt, dass die
Stromaufnahme auf max. 13 mA ansteigen kann.
•
Obergrenze des Stroms: elektronisch begrenzt.
•
Die Spannung auf der Busleitung muss im Bereich 9 ... 32 V DC
liegen.
Wechs el ein- auf z weis paltig
58
58
direkt am Gerät
über im System integrierte Dienste
National Configurator
FEX300, FEX500
6.3.3
Bus-Adresse
Die Bus-Adresse wird automatisch vergeben oder kann manuell im
System eingestellt werden.
Der Identifier (ID) wird über eine eindeutige Kombination aus
Hersteller-ID, Geräte-ID und Geräteserien-Nr gebildet.
6.3.4
Systemeinbindung
Erforderlich sind:
•
DD-Datei (Device Description), welche die Gerätebeschreibung
enthält.
•
CFF-Datei (Common File Format), wird zum Engineering des
Segmentes benötigt. Das Engineering kann On- oder Offline
vorgenommen werden.
Die
Schnittstellenbeschreibung
Lieferumfang gehörenden CD.
Der Download der Dateien ist unter www.abb.de/durchfluss möglich.
Der Download der zum Betrieb notwendigen Dateien ist auch unter
http://www.fieldbus.org möglich.
befindet
sich
auf
der
zum
