Inbetriebnahme
7.3.2
Konfiguration bei Messumformern im Einkammergehäuse

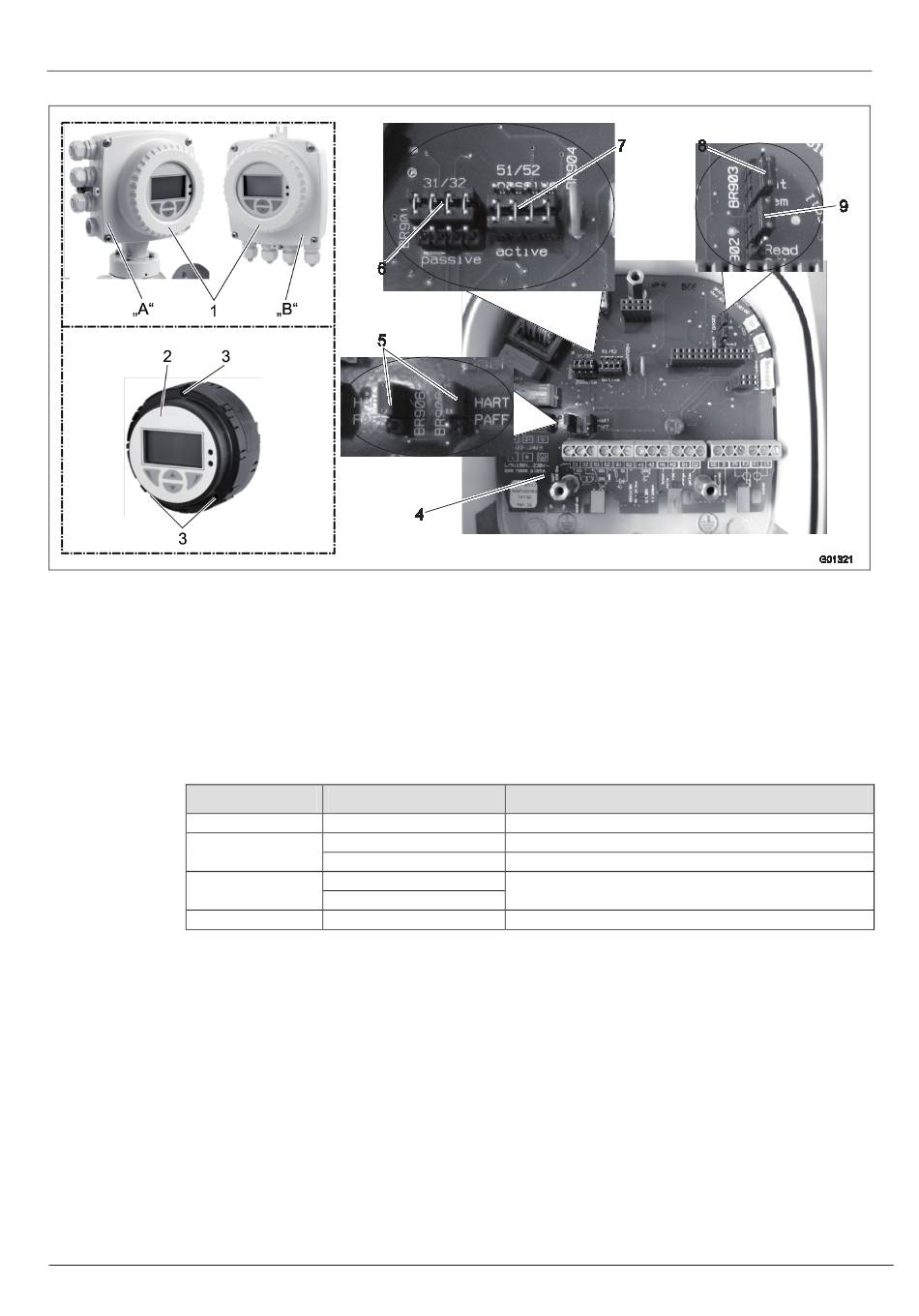

Abb. 60:
A Kompakte Bauform (integral)
B Getrennte Bauform (remote)
1 Gehäusedeckel
2 Messumformereinschub
3 Befestigungsschrauben
4 Backplane (im Messumformergehäuse)
Die Steckbrücken auf der Backplane gemäß der nachfolgenden Tabelle setzen.
Steckbrücke
BR901
BR903
BR904
BR905, BR906
64
64
5 Steckbrücken (BR905, BR906) für Kommunikation
6 Steckbrücke (BR901) für Stromausgang aktiv / passiv
7 Steckbrücke (BR904) für Impulsausgang aktiv / passiv
8 Steckbrücke (BR903) für Bauform integral / remote
9 Steckbrücke (BR902) für Hardware-Schreibschutz
Position
passive
integral
remote
active
passive
PA/FF
FEX300, FEX500
Funktion
Bei PROFIBUS PA in Position „passive" setzen
Messumformer in kompakter Bauform
Messumformer in getrennter Bauform
Bei PROFIBUS PA ohne Funktion
Digitale Kommunikation über PROFIBUS PA
