Auswahl von Dichtungen

Bei der Montage der Dichtungen die folgenden Hinweise beachten:
Geräte mit Hartgummi-, Weichgummi- oder Ceramic Carbide-Auskleidung
• Bei Geräten mit Hart- / Weichgummiauskleidung werden immer zusätzliche Dichtungen
benötigt.
Der Hersteller empfiehlt die Verwendung von Dichtungen aus Gummi oder gummiähnlichen
• ABB empfiehlt die Verwendung von Dichtungen aus Gummi oder gummiähnlichen
Dichtungswerkstoffen.
Dichtungswerkstoffen.
• Bei der Auswahl der Dichtungen sicherstellen, dass die in Kapitel „Drehmomentangaben" auf
Seite 27 aufgeführten Anzugsmomente nicht überschritten werden.
Geräte mit PTFE-, PFA- oder ETFE-Auskleidung
• Bei Geräten mit PTFE-, PFA- oder ETFE-Auskleidung werden grundsätzlich keine
zusätzliche Dichtungen benötigt.
4.1.3 Geräte in Zwischenflanschausführung
Für Geräte in Zwischenflanschausführung bietet der Hersteller als Zubehör ein Montageset be-
Für Geräte in Zwischenflanschausführung bietet ABB als Zubehör ein Montageset bestehend
stehend aus Gewindestangen, Muttern, Unterlegscheiben und Zentrierhülsen für die Montage an.
aus Gewindestangen, Muttern, Unterlegscheiben und Zentrierhülsen für die Montage an.

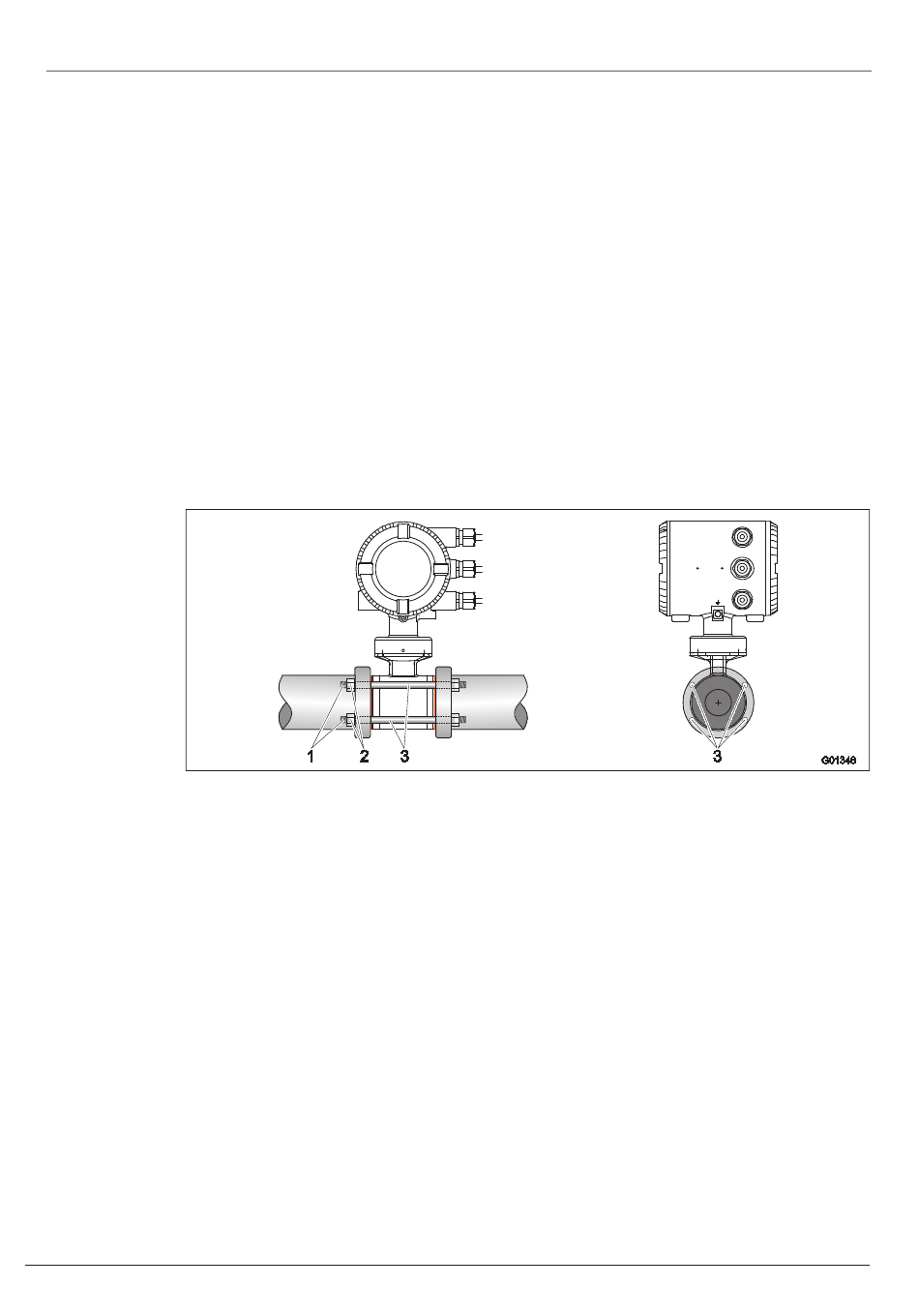

Abb. 10: Montageset für Zwischenflanschmontage
1 Gewindestange
2 Mutter mit Unterlegscheibe
OI/FEX300/FEX500-DE
3 Zentrierhülsen
FEX300, FEX500
