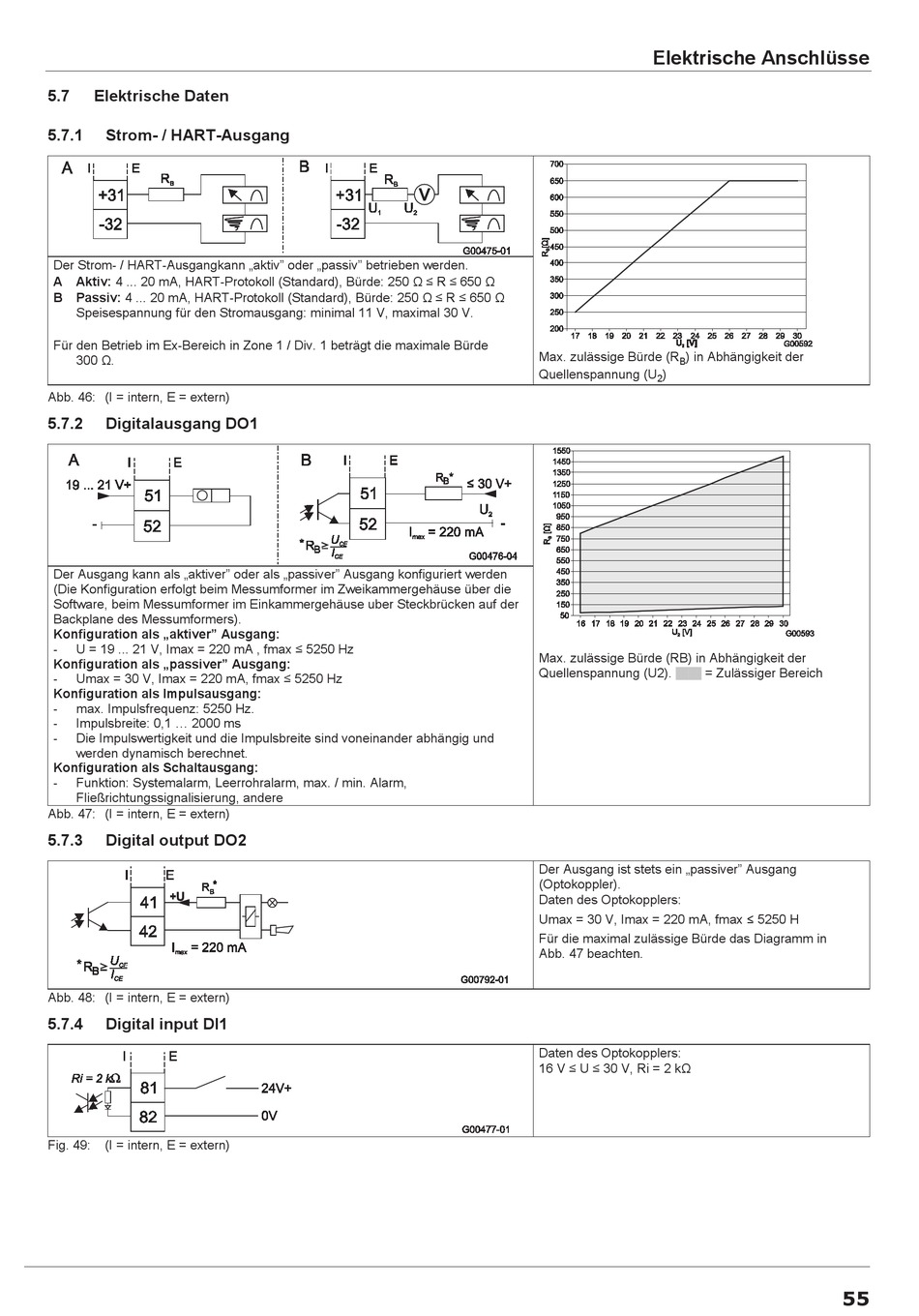

5.7
Elektrische Daten
5.7.1
Strom- / HART-Ausgang
Der Strom- / HART-Ausgangkann „aktiv" oder „passiv" betrieben werden.
A Aktiv: 4 ... 20 mA, HART-Protokoll (Standard), Bürde: 250 Ω ≤ R ≤ 650 Ω
B Passiv: 4 ... 20 mA, HART-Protokoll (Standard), Bürde: 250 Ω ≤ R ≤ 650 Ω
Speisespannung für den Stromausgang: minimal 11 V, maximal 30 V.
Für den Betrieb im Ex-Bereich in Zone 1 / Div. 1 beträgt die maximale Bürde
300 Ω.
Abb. 46: (I = intern, E = extern)
5.7.2
Digitalausgang DO1
Der Ausgang kann als „aktiver" oder als „passiver" Ausgang konfiguriert werden
(Die Konfiguration erfolgt beim Messumformer im Zweikammergehäuse über die
Software, beim Messumformer im Einkammergehäuse uber Steckbrücken auf der
Backplane des Messumformers).
Konfiguration als „aktiver" Ausgang:
-
U = 19 ... 21 V, Imax = 220 mA , fmax ≤ 5250 Hz
Konfiguration als „passiver" Ausgang:
-
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 Hz
Konfiguration als Impulsausgang:
-
max. Impulsfrequenz: 5250 Hz.
-
Impulsbreite: 0,1 ... 2000 ms
-
Die Impulswertigkeit und die Impulsbreite sind voneinander abhängig und
werden dynamisch berechnet.
Konfiguration als Schaltausgang:
-
Funktion: Systemalarm, Leerrohralarm, max. / min. Alarm,
Fließrichtungssignalisierung, andere
Abb. 47: (I = intern, E = extern)
5.7.3
Digital output DO2
Abb. 48: (I = intern, E = extern)
5.7.4
Digital input DI1
Fig. 49:
(I = intern, E = extern)
OI/FEX300/FEX500-DE
Max. zulässige Bürde (R
Quellenspannung (U
Max. zulässige Bürde (RB) in Abhängigkeit der
Quellenspannung (U2).
Der Ausgang ist stets ein „passiver" Ausgang
(Optokoppler).
Daten des Optokopplers:
Umax = 30 V, Imax = 220 mA, fmax ≤ 5250 H
Für die maximal zulässige Bürde das Diagramm in
Abb. 47 beachten.
Daten des Optokopplers:
16 V ≤ U ≤ 30 V, Ri = 2 kΩ
FEX300, FEX500
Elektrische Anschlüsse
) in Abhängigkeit der
B
)
2
= Zulässiger Bereich
55
