Inbetriebnahme
7.2.1
Messumformer im Zweikammergehäuse

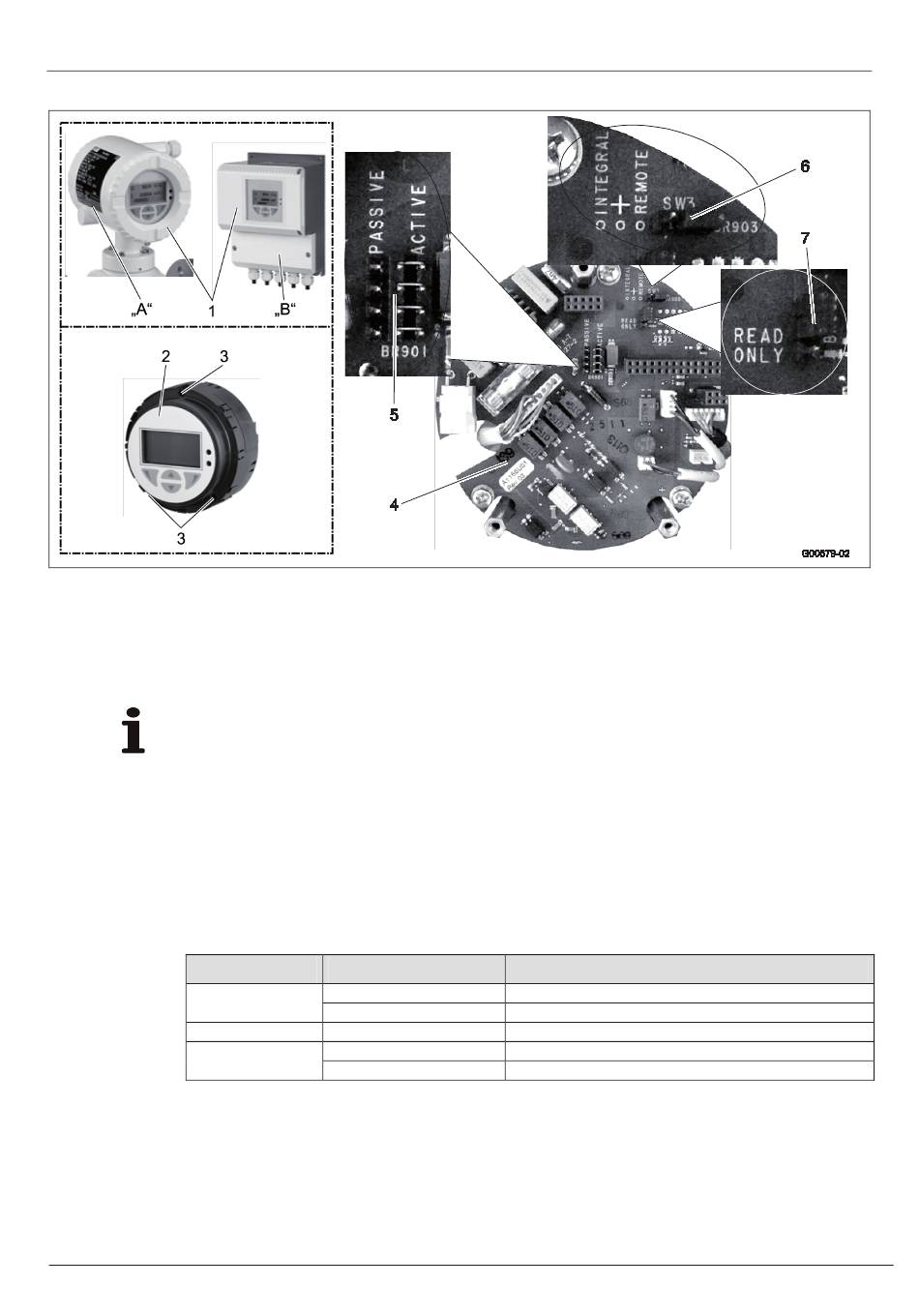

Abb. 57
A Kompakte Bauform (integral)
B Getrennte Bauform (remote)
1 Gehäusedeckel
2 Messumformereinschub
3 Befestigungsschrauben
WICHTIG (HINWEIS)
Die Backplane ist nicht im Messumformereinschub, sondern im Messumformergehäuse
montiert.
Die Konfiguration der Ausgänge wie folgt beschrieben vornehmen:
1. Energieversorgung ausschalten.
2. Gehäusedeckel öffnen.
3. Befestigungsschrauben der Messumformerelektronik lösen.
4. Messumformerelektronik herausziehen.
5. Steckbrücken auf der Backplane gemäß der nachfolgenden Tabelle setzen.
Steckbrücke
BR901
BR902
BR903
6.
Messumformerelektronik in umgekehrter Reihenfolge wieder montieren.
60
60
4 Backplane (im Messumformergehäuse)
5 Steckbrücke (BR901) für Stromausgang aktiv / passiv
6 Steckbrücke (BR903) für Bauform integral / remote
7 Steckbrücke (BR902) für Hardware-Schreibschutz
Position
active
passive
Read only
integral
remote
FEX300, FEX500
Funktion
Stromausgang 31 / 32 aktiv
Stromausgang 31 / 32 passiv
Hardware-Schreibschutz aktiv
Messumformer in kompakter Bauform
Messumformer in getrennter Bauform
OI/FEX300/FEX500-DE
