7.4.1 Konfiguration von Messumformern im Zweikammergehäuse

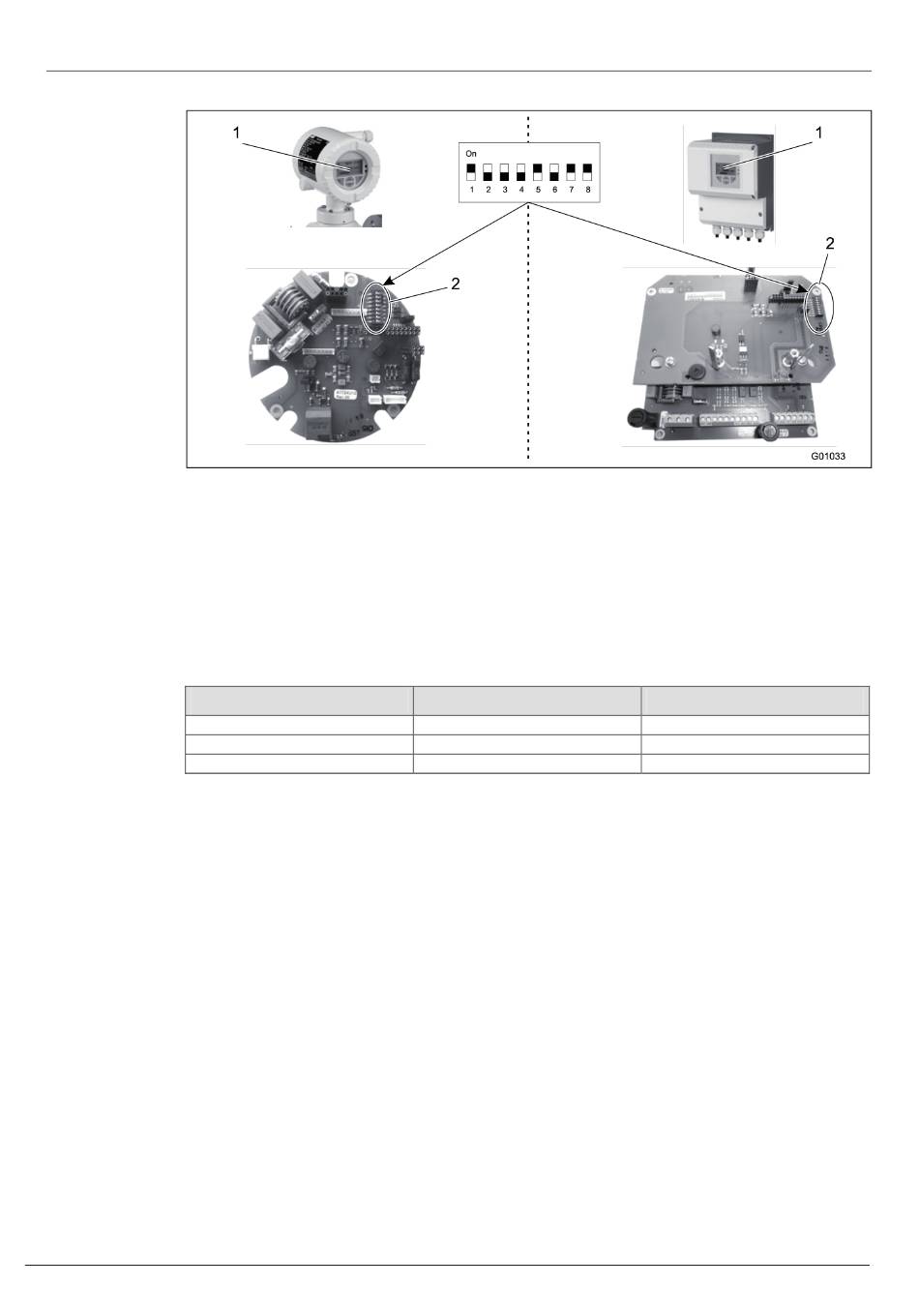

Abb. 61: Position der DIP-Schalter
1 Messumformereinschub
Belegung der DIP-Schalter
DIP-Schalter 1:
Freigabe der Simulation der AI-Funktionsblöcke.
DIP-Schalter 2:
Hardware-Schreibschutz für Schreibzugriffe über den Bus (alle Blöcke gesperrt).
OI/FEX300/FEX500-DE
DIP-Schalter
Status
Off
On
FEX300, FEX500
2 DIP-Schalter
1
Simulation Mode
Disabled
Enabled
Inbetriebnahme
2
Write Protect
Disabled
Enabled
