4.7.5

Messwertaufnehmer Typ HygienicMaster

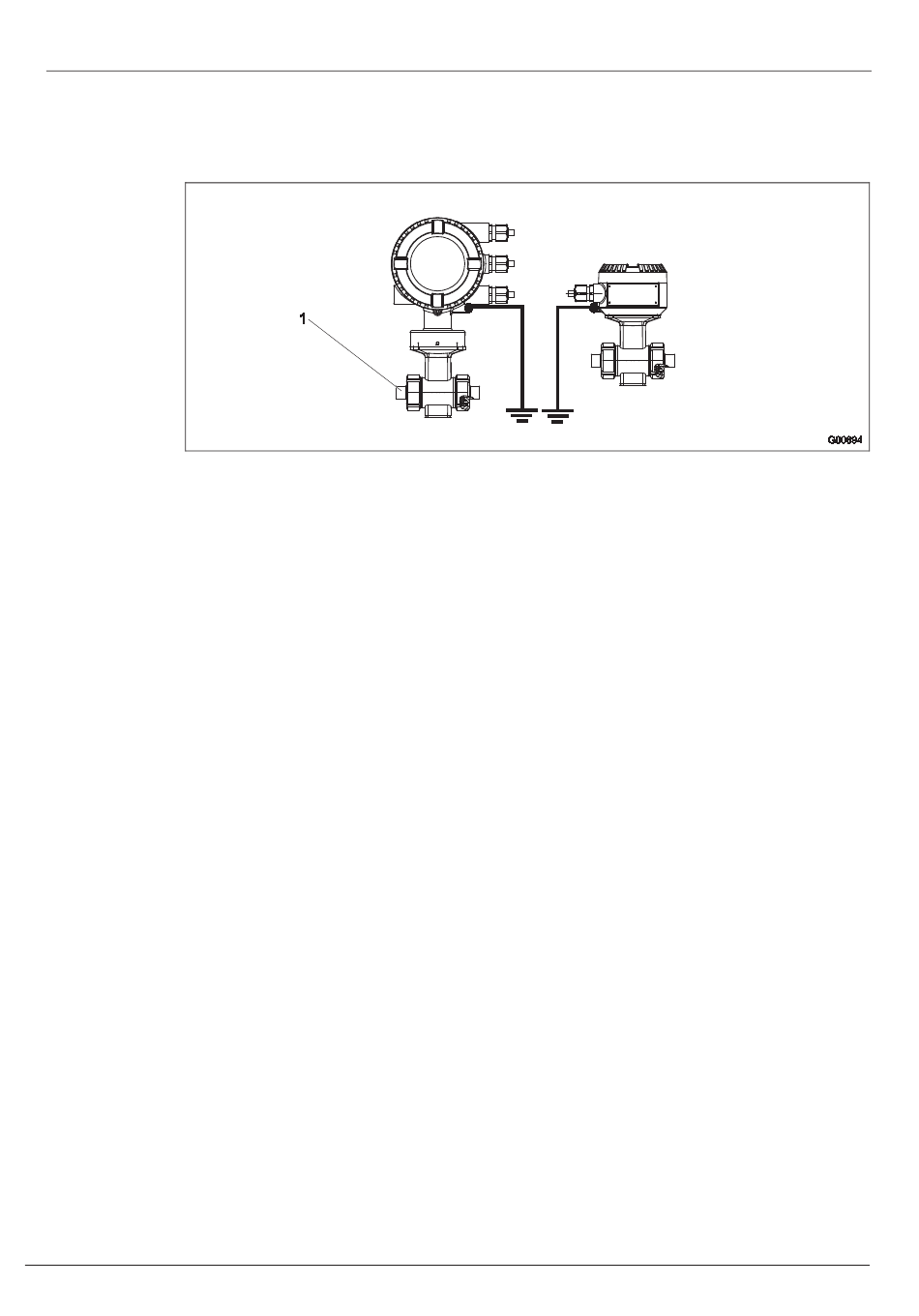

Die Erdung erfolgt, wie in der Abbildung dargestellt. Das Messmedium ist über das
Adapterstück (1) geerdet, sodass eine zusätzliche Erdung nicht erforderlich ist.
Abb. 29
4.7.6 Erdung bei Geräten mit Schutzscheiben
Die Schutzscheiben dienen als Kantenschutz für die Messrohrauskleidung, z. B. bei abrasiven
Medien. Sie erfüllen darüber hinaus die Funktion einer Erdungsscheibe.
• Schutzscheibe bei Kunststoff oder isoliert ausgekleideter Rohrleitung wie eine
Erdungsscheibe elektrisch anschließen.
4.7.7 Erdung mit leitfähiger PTFE-Erdungsscheibe
Optional sind im Nennweitenbereich DN 10 ... 250 Erdungsscheiben aus leitfähigem PTFE
erhältlich. Die Montage erfolgt wie bei den herkömmlichen Erdungsscheiben.
4.7.8 Geräte mit erweiterten Diagnosefunktionen
Für Geräte mit erweiterten Diagnosefunktionen gelten ggf. abweichende Erdungsbedingungen.
Für weitere Informationen Kapitel 9 „Erweiterte Diagnosefunktionen " beachten.
