5.3 Konfektionierung des Signal- und Magnetspulenkabels bei Messumformern im Einkammergehäuse

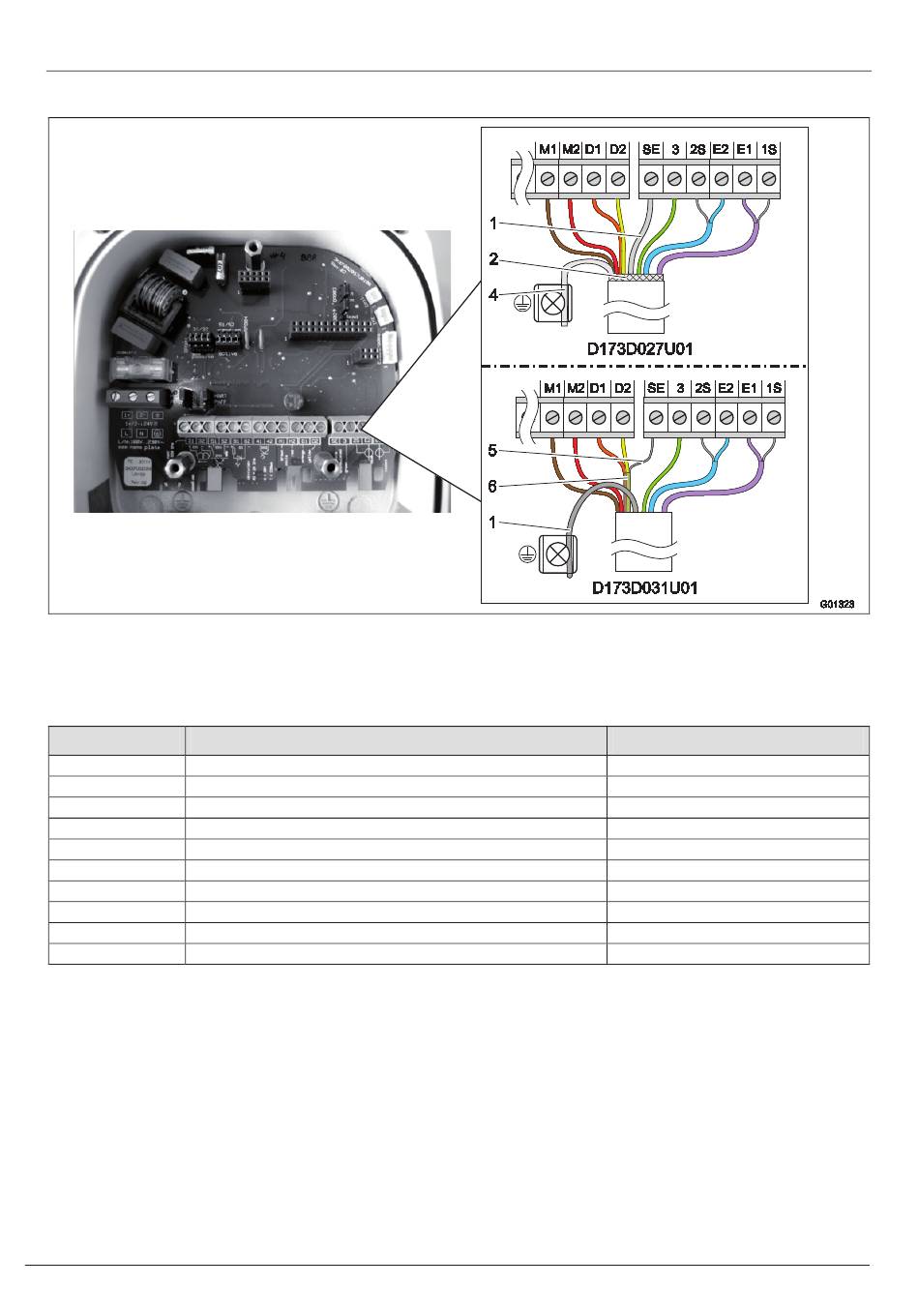

Abb. 37: Messumformerseite, Abmessungen in mm (inch)
1 Erdungslitze
2 Abschirmgeflecht (nur D173D027U01)
4 Abschirmgeflecht verdrillt (nur D173D027U01)
Klemme Beschreibung, Aderfarbe
M1 Magnetspule, braun
M2 Magnetspule, rot
D1 Datenleitung, orange
D2 Datenleitung, gelb
SE Abschirmung
3 Messpotenzial, grün
2S Schirm von E2
E2 Signalleitung, blau
E1 Signalleitung, violett
1S Schirm von E1
OI/FEX300/FEX500-DE
5 Beidraht Folienabschirmung D1, D2
(nur D173D031U01)
6 Folienabschirmung D1, D2 (nur D173D031U01)
FEX300, FEX500
Elektrische Anschlüsse
Länge in mm (inch)
70 (2,76)
70 (2,76)
70 (2,76)
70 (2,76)
-
70 (2,76)
60 (2,36)
60 (2,36)
60 (2,36)
60 (2,36)
45
45
