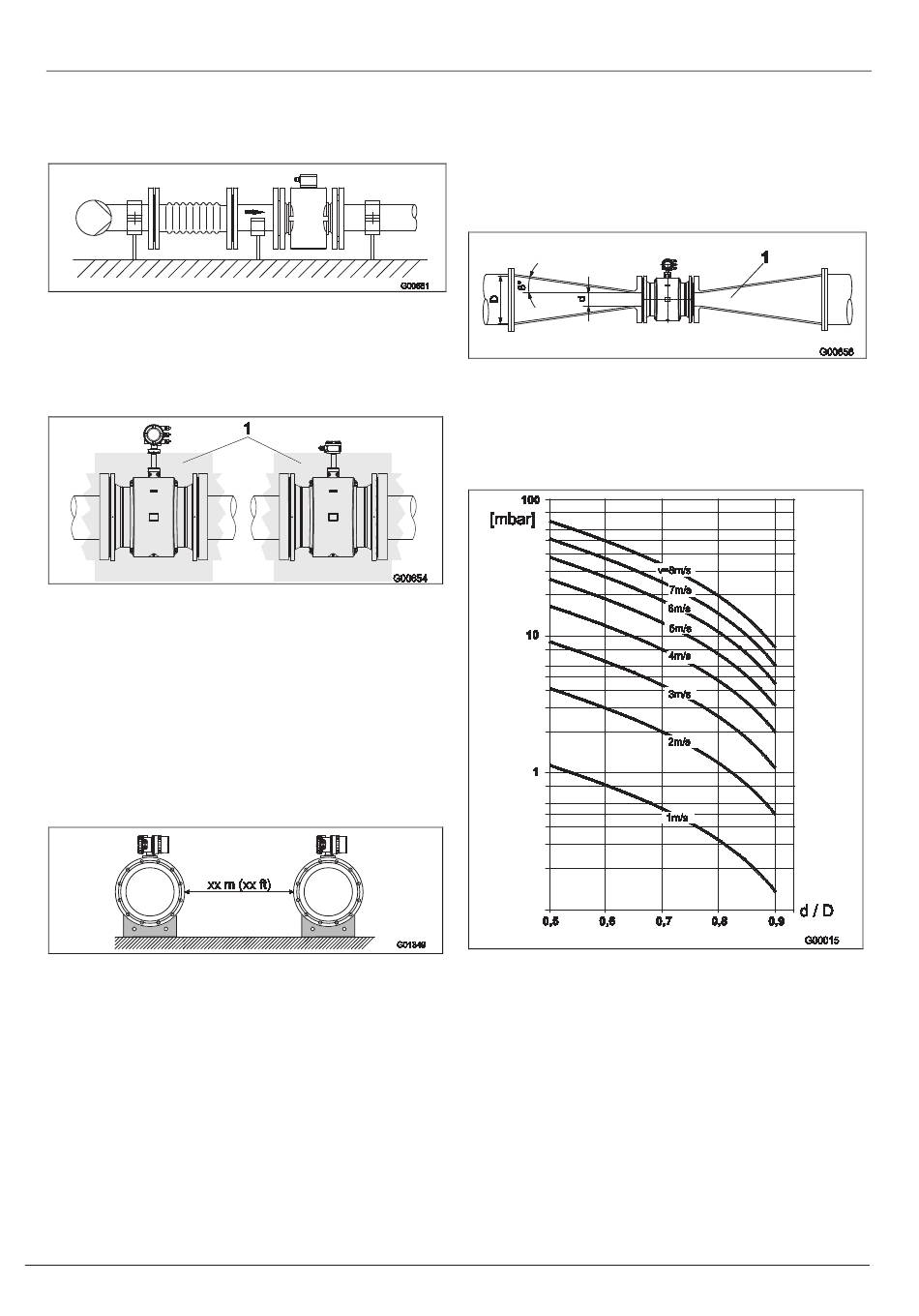

4.5.8 Montage in der Nähe von Pumpen
Bei Messwertaufnehmern, die in der Nähe von Pumpen oder anderen
vibrationsverursachenden Einbauten installiert werden, ist der Einsatz
von mechanischen Schwingungskompensatoren zweckmäßig.
Abb. 20
4.5.9 Einbau der Hochtemperaturausführung
Bei der Hochtemperaturausführung ist eine vollständige thermische
Isolierung des Aufnehmerteils erforderlich. Die Rohrleitungs- und
Aufnehmerisolierung muss nach dem Einbau des Gerätes
entsprechend der folgenden Abbildung durchgeführt werden.
Abb. 21
1 Isolierung
4.5.10 Geräte mit erweiterten Diagnosefunktionen
Für Geräte mit erweiterten
abweichende Einbaubedingungen.
Für weitere Informationen Kapitel 9 "Erweiterte Diagnosefunktionen"
auf Seite 138 beachten.

4.5.11 Mindestabstand

Um eine gegenseitige Beeinflussung der Geräte zu vermeiden, einen
Mindestabstand von 0,7 m (2.3 ft) zwischen den Geräten beachten.
Abb. 22
Wechs el ein- auf z weis paltig
OI/FEX300/FEX500-DE
Diagnosefunktionen gelten
FEX300, FEX500
4.5.12 Einbau in Rohrleitungen größerer
Nennweiten
Ermitteln des entstehenden Druckverlusts
Reduzierstücken (1):
1. Durchmesserverhältnis d/D feststellen.
2. Die Fließgeschwindigkeit aus dem Durchflussnomogramm
(Abb. 24) entnehmen.
3. In der Abb. 24 auf der Y-Achse den Druckverlust ablesen.
Abb. 23
1 Flanschübergangsstück
d Innendurchmesser des
Durchflussmessers
V Fließgeschwindigkeit [m/s]
Nomogramm zur Druckverlustberechnung
Für Flanschübergangsstück mit α/2 = 8°
ggf.
Abb. 24
Montage
beim Einsatz
∆p Druckverlust [mbar]
D Innendurchmesser der
Rohrleitung
