7.3.1
Lokale Adresseinstellung bei Messumformern im Zweikammergehäuse

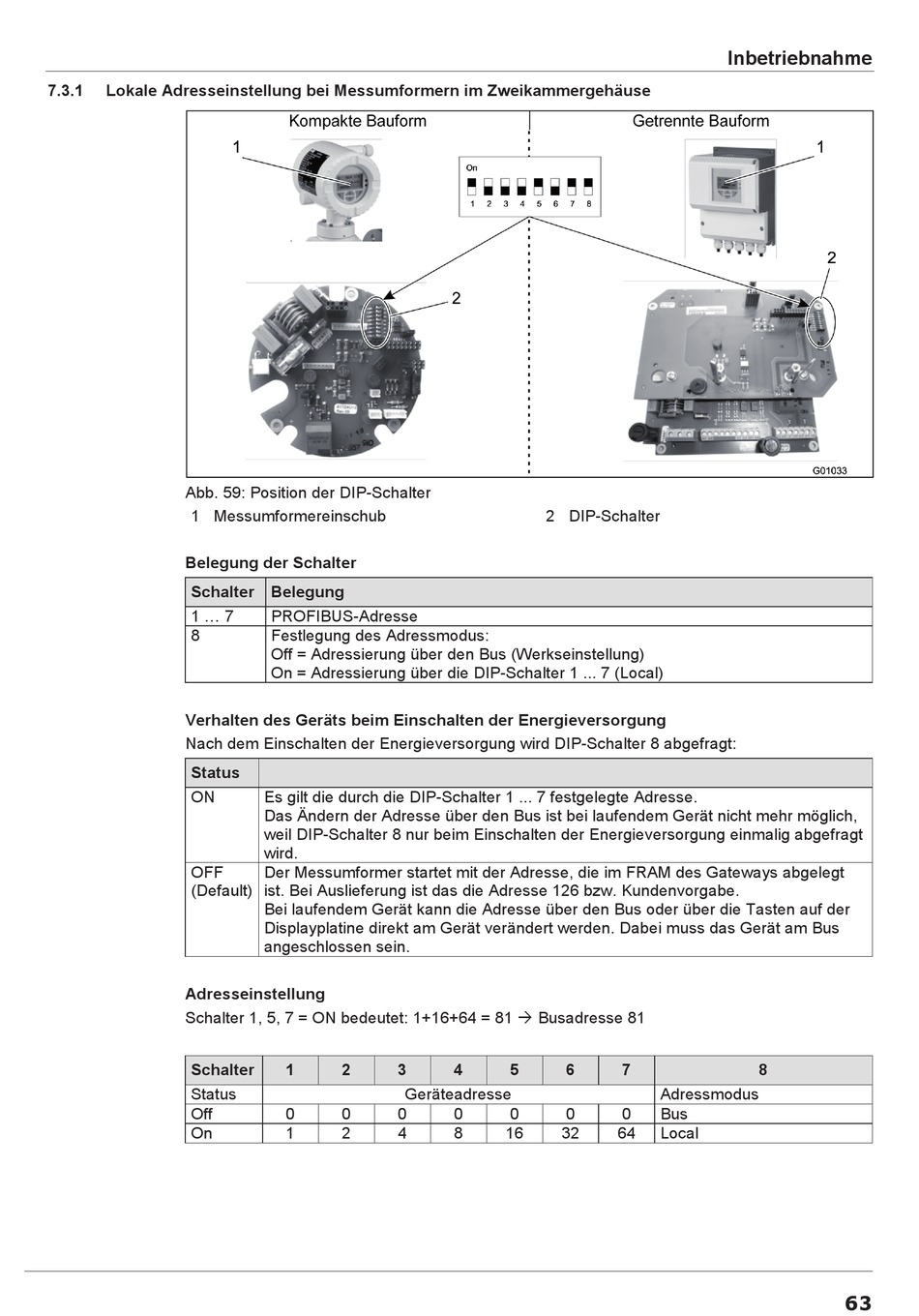

Abb. 59: Position der DIP-Schalter
1 Messumformereinschub
Belegung der Schalter
Schalter Belegung
1 ... 7
8
Verhalten des Geräts beim Einschalten der Energieversorgung
Nach dem Einschalten der Energieversorgung wird DIP-Schalter 8 abgefragt:
Status
ON
OFF
(Default)
Adresseinstellung
Schalter 1, 5, 7 = ON bedeutet: 1+16+64 = 81 Busadresse 81
Schalter
Status
Off
On
OI/FEX300/FEX500-DE
Kompakte Bauform
PROFIBUS-Adresse
Festlegung des Adressmodus:
Off = Adressierung über den Bus (Werkseinstellung)
On = Adressierung über die DIP-Schalter 1 ... 7 (Local)
Es gilt die durch die DIP-Schalter 1 ... 7 festgelegte Adresse.
Das Ändern der Adresse über den Bus ist bei laufendem Gerät nicht mehr möglich,
weil DIP-Schalter 8 nur beim Einschalten der Energieversorgung einmalig abgefragt
wird.
Der Messumformer startet mit der Adresse, die im FRAM des Gateways abgelegt
ist. Bei Auslieferung ist das die Adresse 126 bzw. Kundenvorgabe.
Bei laufendem Gerät kann die Adresse über den Bus oder über die Tasten auf der
Displayplatine direkt am Gerät verändert werden. Dabei muss das Gerät am Bus
angeschlossen sein.
1
2
3
Geräteadresse
0
0
0
1
2
4
FEX300, FEX500
2 DIP-Schalter
4
5
6
7
0
0
0
0
8
16
32
64
Inbetriebnahme
Getrennte Bauform
8
Adressmodus
Bus
Local
63
63
