Montage
4.7.2
Metallrohr mit starren Flanschen
Verbindung zwischen der Erdungsklemme (1) des Messwertaufnehmers, den Rohrleitungs-
flanschen und einem geeigneten Erdungspunkt mit Cu-Leitung (mindestens 2,5 mm² (14 AWG))
gemäß Abbildung herstellen.
Flanschausführung

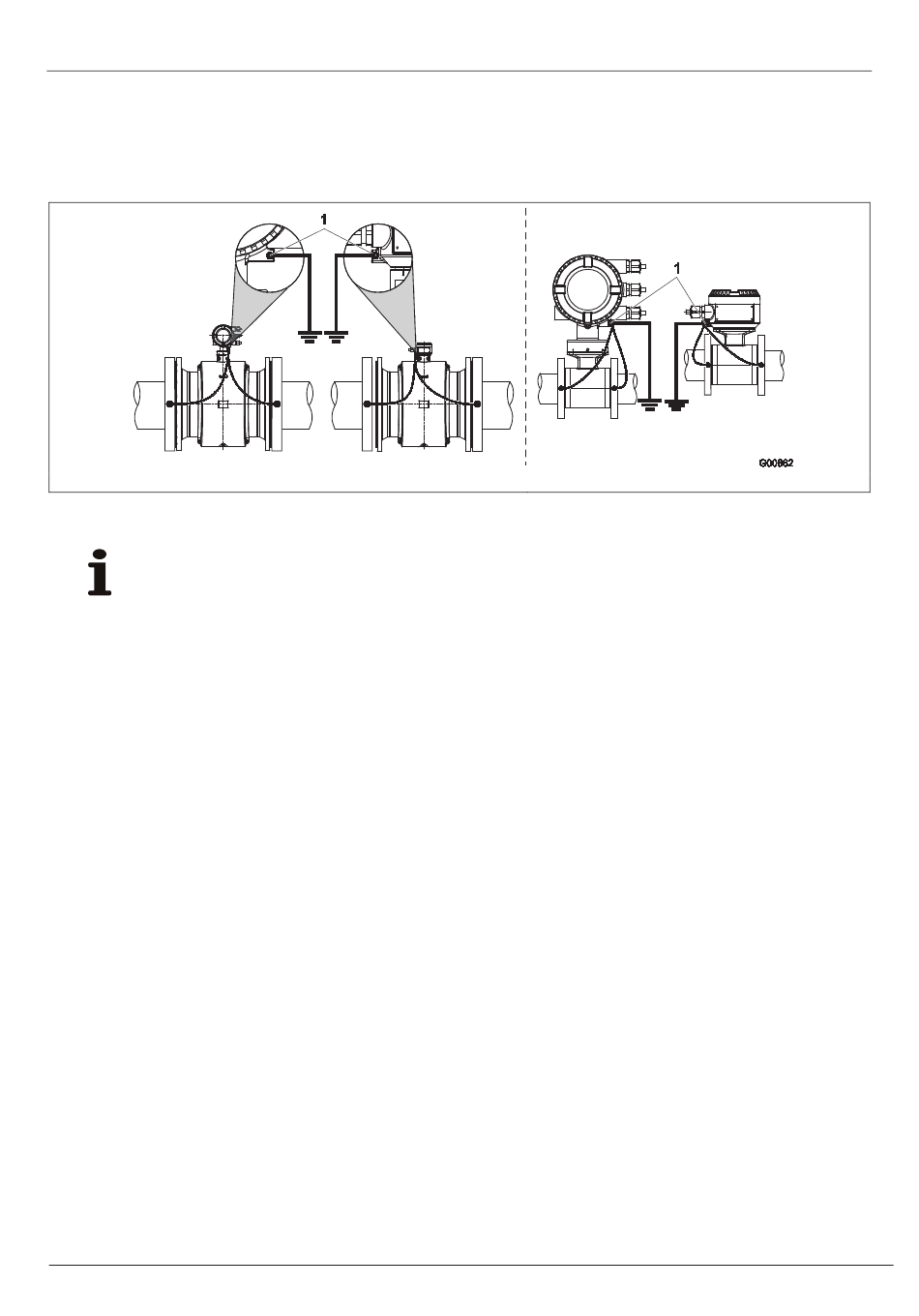

Abb. 26: Metallrohr, ohne Auskleidung (Beispiel)
WICHTIG (HINWEIS)
•
Die Erdung wird am Beispiel des Zweikammer-Messumformergehäuses dargestellt, bei
Messumformern im Einkammergehäuse die Erdung sinngemäß wie dargestellt
durchführen.
36
36
FEX300, FEX500
Zwischenflanschausführung
OI/FEX300/FEX500-DE
