5.5.4
Signal- und Magnetspulenkabelanschluss
Die äußere Abschirmung des Signal- und Magnetspulenkabels wird mit der Schelle (4) (aus
dem Beipackbeutel im Anschlussraum) auf die Sammelschiene aufgelegt (Nur beim
Zweikammer-Messumformergehäuse).
Beim Einkammer-Messumformergehäuse wird die äußere Abschirmung des Signal- und
Magnetspulenkabels an der entsprechenden Anschlussklemme für das Signal- und
Magnetspulenkabel angeschlossen.
Die Abschirmungen der Signaladern dienen als „Driven Shield" für die Messsignalübertragung.
Das Kabel wird entsprechend des Anschlussplans am Messwertaufnehmer und Messumformer
angeschlossen.
Zweikammer-Messumformergehäuse

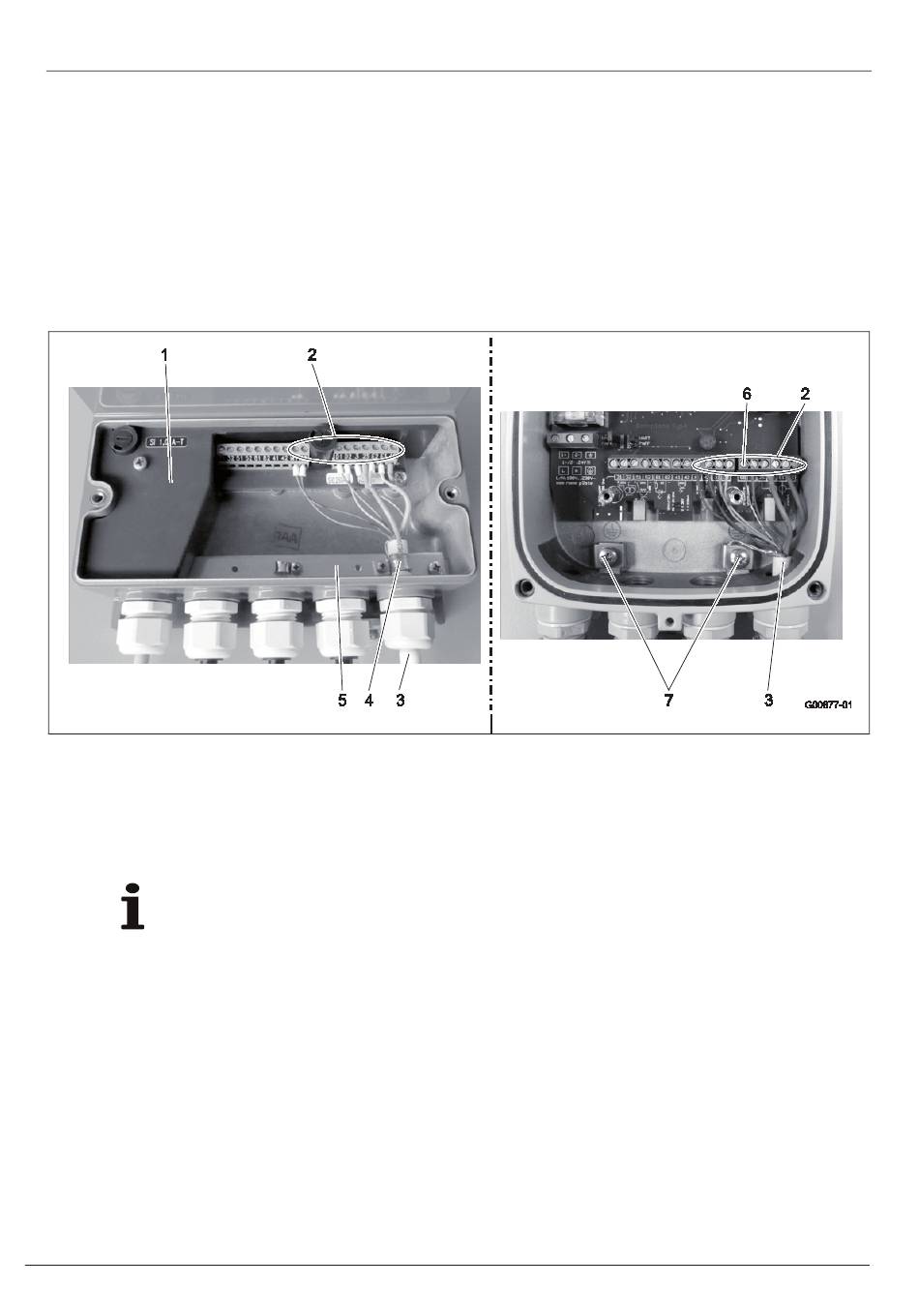

Abb. 44
1 Klemmenabdeckung
2 Anschlussklemmen für Signal- und
Magnetspulenkabel
3 Signal- und Magnetspulenkabel
4 Schelle
WICHTIG (HINWEIS)
Die Energieversorgung des optionalen Vorverstärkers erfolgt über die Klemmen 1S und 2S.
Der Messumformer erkennt den im Messwertaufnehmer vorhandenen Vorverstärker
automatisch und schaltet die benötigte Versorgungsspannung auf die Klemmen 1S und 2S.
OI/FEX300/FEX500-DE
Einkammer-Messumformergehäuse
5 Sammelschiene (SE)
6 Anschlussklemme SE für Schirm des Signal- und
Magnetspulenkabels
7 Anschlussklemmen für Kabelschirme
FEX300, FEX500
Elektrische Anschlüsse
53
