7.2.2
Messumformer im Einkammergehäuse

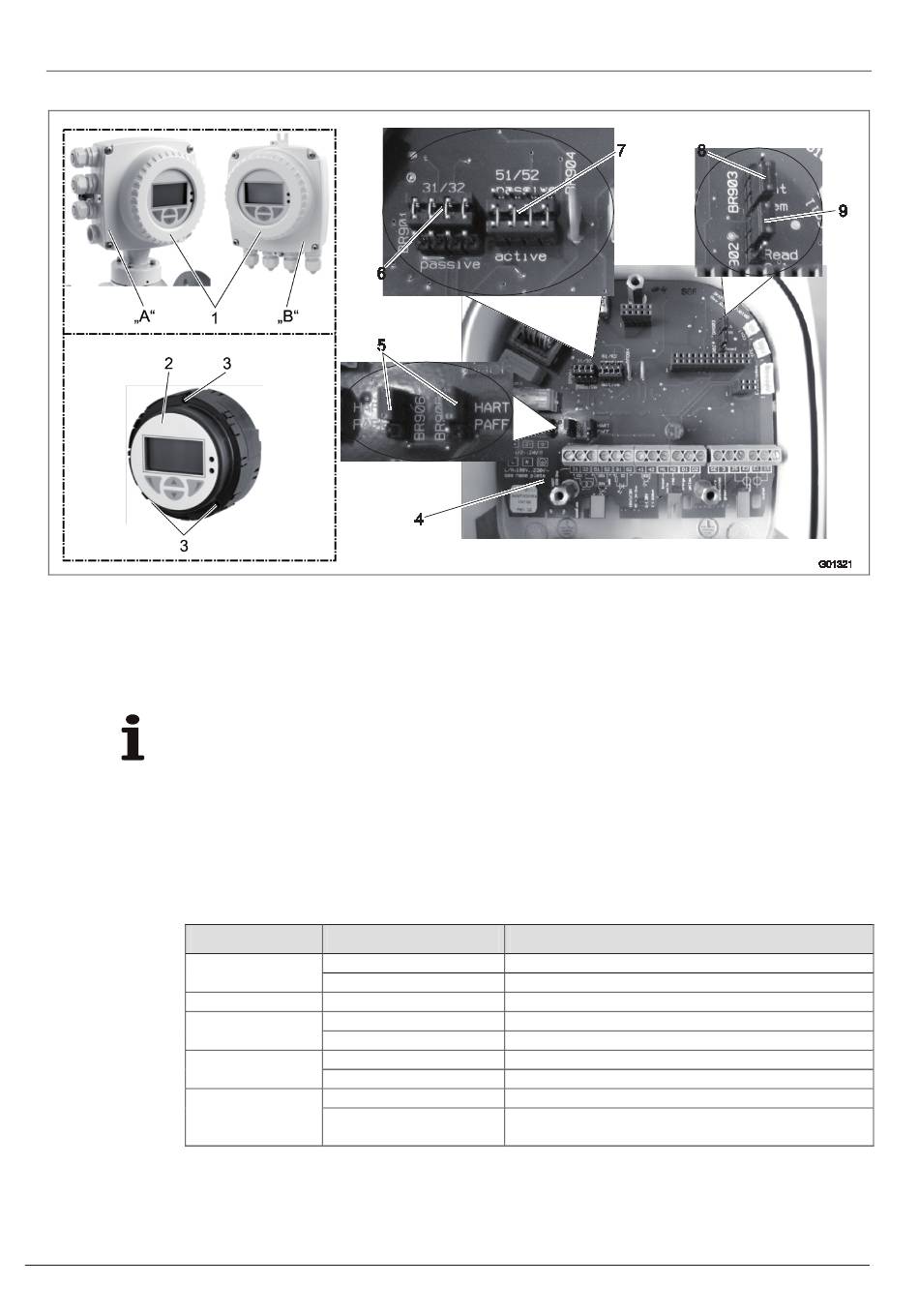

Abb. 58: Steckbrücken im Einkammergehäuse
A Kompakte Bauform (integral)
B Getrennte Bauform (remote)
1 Gehäusedeckel
2 Messumformereinschub
3 Befestigungsschrauben
4 Backplane (im Messumformergehäuse)
WICHTIG (HINWEIS)
Die Backplane ist nicht im Messumformereinschub, sondern im Messumformergehäuse
montiert.
Die Konfiguration der Ausgänge wie folgt beschrieben vornehmen:
1. Energieversorgung ausschalten.
2. Gehäusedeckel öffnen.
3. Befestigungsschrauben der Messumformerelektronik lösen.
4. Messumformerelektronik herausziehen.
5. Steckbrücken auf der Backplane gemäß der nachfolgenden Tabelle setzen.
Steckbrücke
BR901
BR902
BR903
BR904
BR905, BR906
6.
Messumformer in umgekehrter Reihenfolge montieren.
OI/FEX300/FEX500-DE
5 Steckbrücken (BR905, BR906) für Kommunikation
6 Steckbrücke (BR901) für Stromausgang aktiv / passiv
7 Steckbrücke (BR904) für Impulsausgang aktiv / passiv
8 Steckbrücke (BR903) für Bauform integral / remote
9 Steckbrücke (BR902) für Hardware-Schreibschutz
Position
active
passive
Read only
integral
remote
active
passive
HART
PA/FF
FEX300, FEX500
Funktion
Stromausgang 31 / 32 aktiv
Stromausgang 31 / 32 passiv
Hardware-Schreibschutz aktiv
Messumformer in kompakter Bauform
Messumformer in getrennter Bauform
Impulsausgang 51 / 52 aktiv
Impulsausgang 51 / 52 passiv
Digitale Kommunikation über HART-Protokoll
Digitale Kommunikation über PROFIBUS PA oder
FOUNDATION fieldbus
Inbetriebnahme
61
