5.4

Anschluss Messwertaufnehmer

5.4.1

Anschlusskasten aus Metall bei ProcessMaster und HygienicMaster

Der Anschluss darf nur bei abgeschalteter Energieversorgung erfolgen.
Das Gerät muss vorschriftsmäßig geerdet sein. Der Messwertaufnehmer ist über das Signal- /
Magnetspulenkabel
Messumformer zu verbinden.

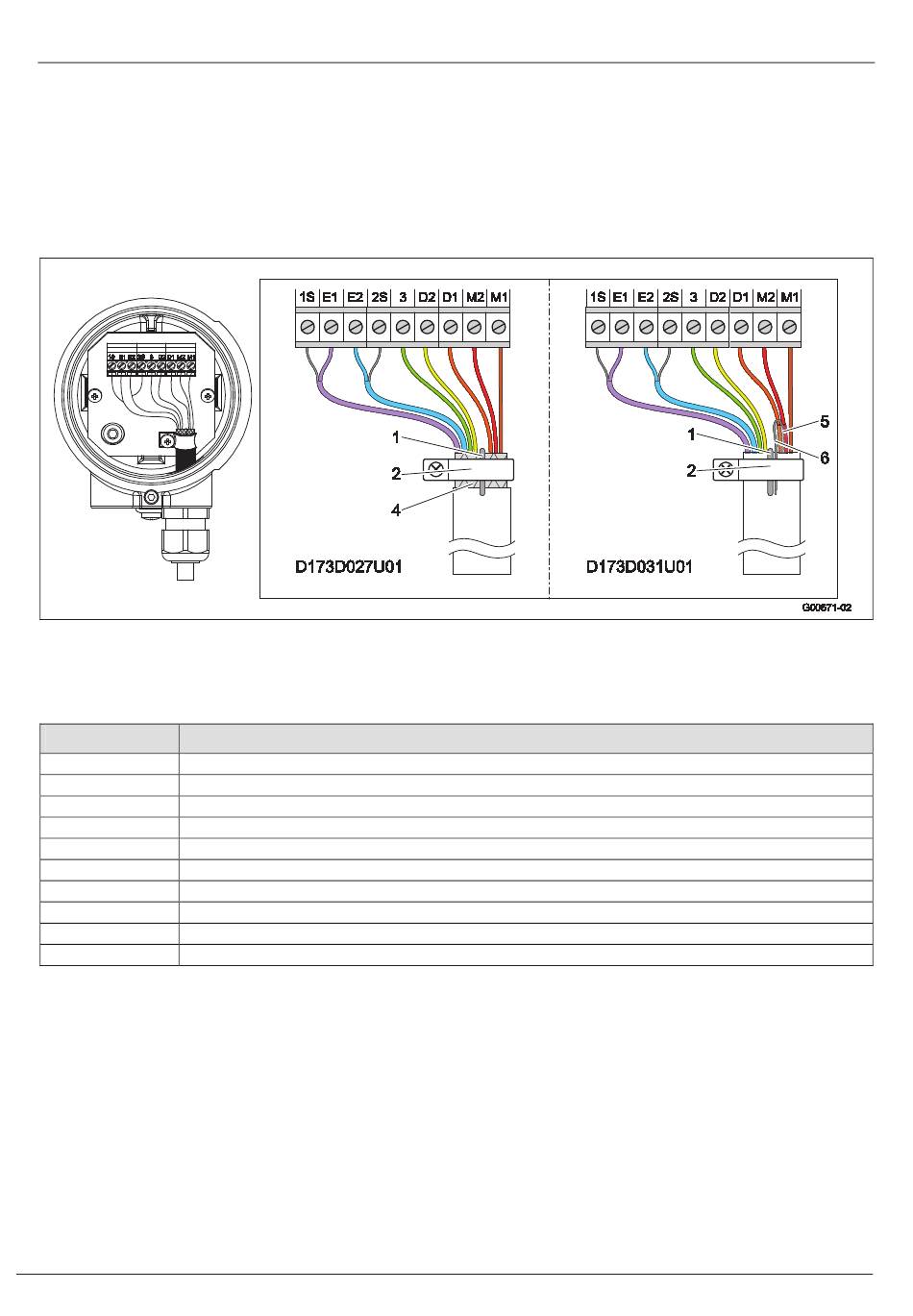

Abb. 38
1 Erdungslitze
2 Erdungsschelle
4 Abschirmgeflecht (nur D173D027U01)
Klemme Beschreibung, Aderfarbe
M1 Magnetspule, braun
M2 Magnetspule, rot
D1 Datenleitung, orange
D2 Datenleitung, gelb
PE Abschirmung
3 Messpotenzial, grün
2S Schirm von E2
E2 Signalleitung, blau
E1 Signalleitung, violett
1S Schirm von E1
OI/FEX300/FEX500-DE

Flowcont FN und Flowcont LN

(Teilenummer: D173D027U01 oder D173D031U01)
5 Folienabschirmung D1, D2 (nur D173D031U01)
6 Beidraht Folienabschirmung D1, D2
(nur D173D031U01)
FEX300, FEX500
Elektrische Anschlüsse
mit dem
