Elektrische Anschlüsse
WICHTIG (HINWEIS)
Das Kabel mit der Teilenummer D173D027U01 kann für alle Geräteausführungen verwendet
werden.
Das Kabel mit der Teilenummer D173D031U01 kann für die folgenden Geräteausführungen
verwendet werden:
•
Messwertaufnehmer ohne Explosionsschutz ab einer Nennweite von DN 15
(Modelle FEP321, FEH321, FEP521, FEH521).
•
Messwertaufnehmer für den Einsatz in Zone 2 / Div. 2 ab einer Nennweite von DN 15
(Modelle FEP325, FEH325, FEP525, FEH525).
WICHTIG (HINWEIS)
Aderendhülsen verwenden!
•
Aderendhülsen 0,75 mm
•
Aderendhülsen 0,5 mm
Die Abschirmungen dürfen sich nicht berühren, da es sonst zu einem Signalkurzschluss
kommt.
Kabel mit der Teilenummer D173D027U01
•
Abschirmgeflecht des Kabels freilegen und an der Erdungsschelle zusammen mit der
Erdungslitze anschließen.
•
Alle anderen Adern wie in Abb. 38 dargestellt anschließen.
Kabel mit der Teilenummer D173D031U01
•
Die Erdungslitze des Kabels zusammmen mit dem Beidraht der Folienabschirmung von
D1, D2 an der Erdungsschelle anschließen.
•
Alle anderen Adern wie in Abb. 38 dargestellt anschließen.
5.4.2
Anschluss über Kabelschutzrohre
ACHTUNG - Kondensatbildung im Anschlusskasten!
Wird der Messwertaufnehmer fest mit Kabelschutzrohren verbunden, kann durch
Kondensatbildung im Kabelschutzrohr Feuchtigkeit in den Anschlusskasten gelangen.
Abdichtung der Kabeleinführungen am Anschlusskasten sicherstellen.

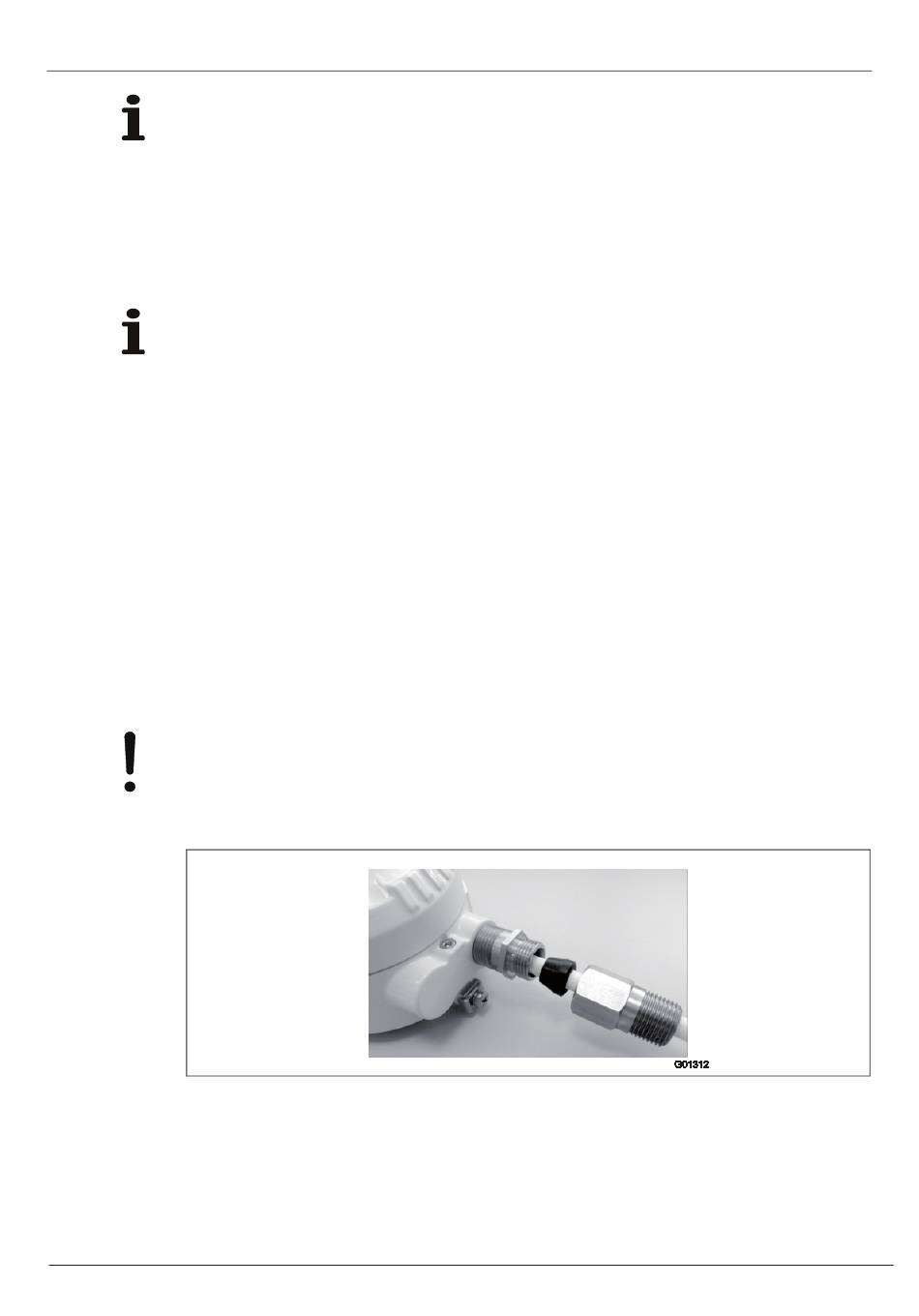

Abb. 39: Montageset für Kabelschutzrohr
Unter der Bestellnummer 3KXF081300L0001 ist ein Montageset zur Abdichtung des
Kabelschutzrohres (Conduit) erhältlich.
48
48
2
(AWG 19), für die Abschirmungen (1S, 2S)
2
(AWG 20), für alle anderen Adern
FEX300, FEX500
OI/FEX300/FEX500-DE
