4.7.3
Metallrohr mit losen Flanschen
1. Gewindebolzen M6 (1) an die Rohrleitung schweißen und Erdungsverbindung gemäß
Abbildung herstellen.
2. Verbindung zwischen der Erdungsklemme (2) des Messwertaufnehmers und einem
geeigneten Erdungspunkt mit Cu-Leitung (mindestens 2,5 mm² (14 AWG)) gemäß Abbildung
herstellen.
Flanschausführung

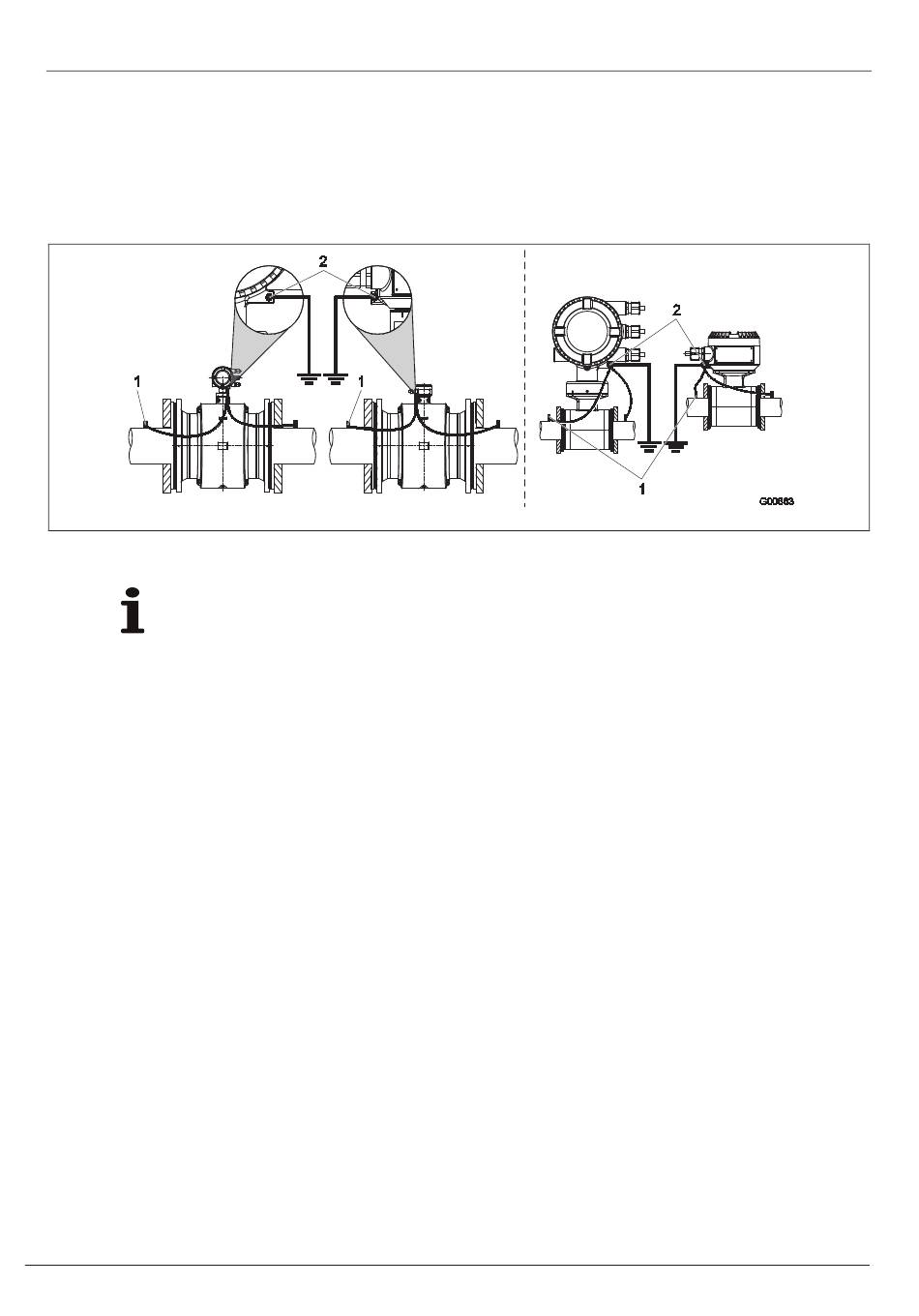

Abb. 27: Metallrohr, ohne Auskleidung (Beispiel)
WICHTIG (HINWEIS)
•
Die Erdung wird am Beispiel des Zweikammer-Messumformergehäuses dargestellt, bei
Messumformern im Einkammergehäuse die Erdung sinngemäß wie dargestellt
durchführen.
OI/FEX300/FEX500-DE
FEX300, FEX500
Zwischenflanschausführung
Montage
37
37
