1.6.2
Typenschild
WICHTIG (HINWEIS)
Messsystemen, die in explosionsgefährdeten Bereichen eingesetzt werden, liegt ein
zusätzliches Dokument mit Ex-Sicherheitshinweisen bei. Die darin aufgeführten Angaben und
Daten müssen ebenfalls konsequent beachtet werden!
1.6.2.1
Typenschild bei Ausführung in kompakter Bauform

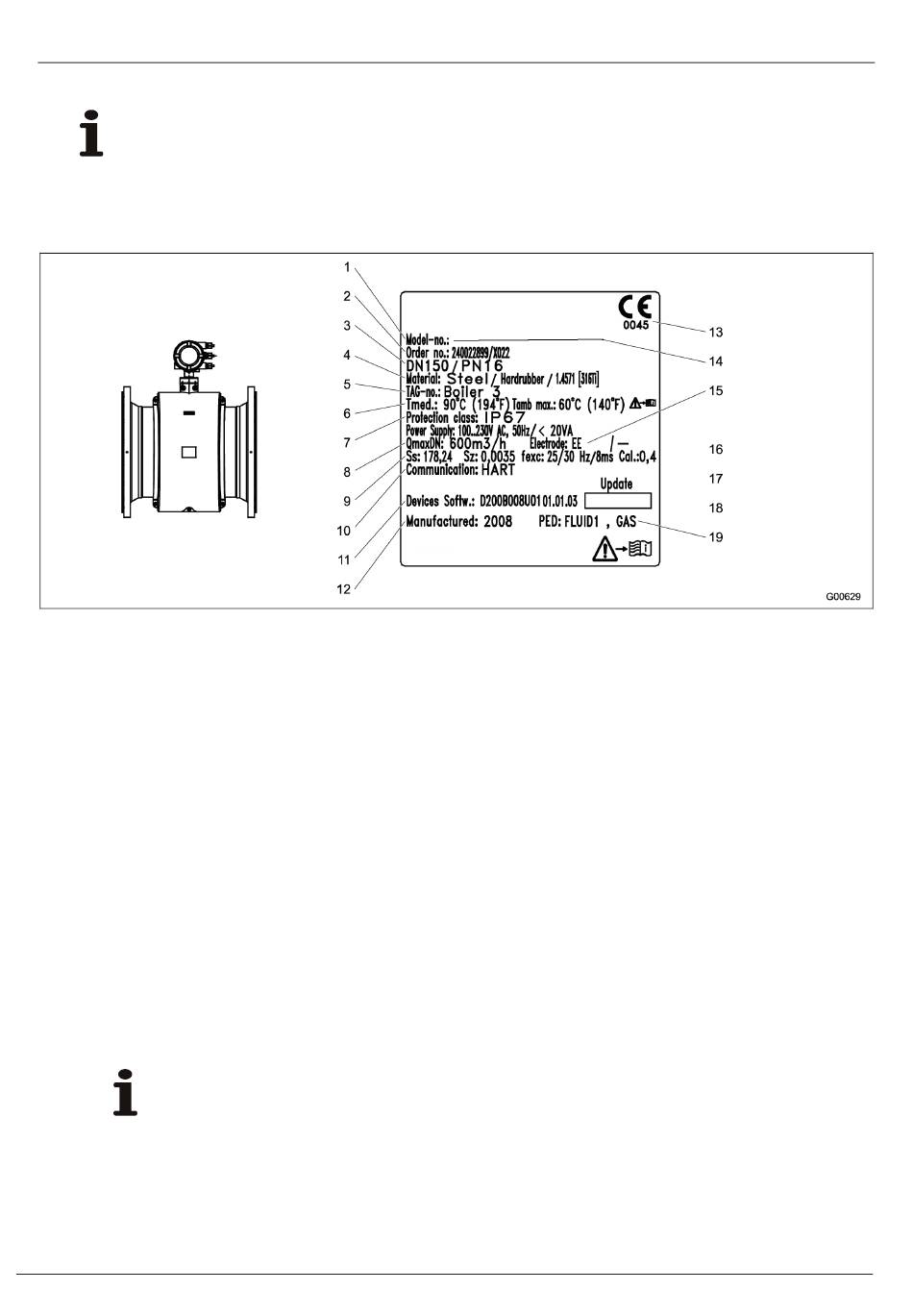

Abb. 1: Gerät in kompakter Bauform (Beispiel, Messumformer im Zweikammergehäuse)
1 Modellnummer (Die technischen Ausführungs-
details können dem Datenblatt oder der
Auftragsbestätigung entnommen werden)
2 Auftragsnummer
3 Nennweite und Nenndruckstufe
4 Material: Flansch / Auskleidung / Elektrode
5 Kundenspezifische TAG-Nummer (falls
vorgegeben)
6 T
= maximal zulässige Messmediumtemperatur
med
T
= maximal zulässige Umgebungstemperatur
amb
7 IP-Schutzart gemäß EN 60529
8 Kalibrierwert Q
DN
max
9 Kalibrierwert Ss (Spanne)
Kalibrierwert Sz (Nullpunkt)
10 Kommunikationsprotokoll des Messumformers
11 Softwareversion
12 Baujahr
13 CE-Zeichen
14 Seriennummer zur Identifikation durch den
Hersteller
WICHTIG (HINWEIS)
Geräte mit 3A-Zulassung werden mit einem zusätzlichen Schild gekennzeichnet.
OI/FEX300/FEX500-DE
15 Zusatzinformationen: EE = Erdungselektroden,
TFE = Teilfüllungselektrode
16 Genauigkeit, mit der das Gerät kalibriert wurde
(z. B. 0,2 % vom Messwert)
17 Erregerfrequenz der Spulen des Messwertaufnehmers
18 Revisionsstand (xx.xx.xx)
19 Kennzeichnung, ob das Druckgerät im
Geltungsbereich der Druckgeräterichtlinie liegt.
Angabe der berücksichtigten Fluidgruppe.
Fluid Gruppe 1 = gefährliche Fluide, flüssig,
gasförmig. (PressureEquipmentDirective = PED).
Liegt das Druckgerät außerhalb des
Geltungsbereiches der Druckgeräterichtlinie
97/23/EG, erfolgt die Einstufung in den Bereich SEP
(= Sound Engineering Practice) "Gute
Ingenieurpraxis" gemäß Art. 3 Abs. 3 der PED.
Fehlen die Angaben gänzlich, so liegt keine
Konformität gemäß den Anforderungen der
Druckgeräterichtlinie 97/23/EG vor. Es gilt die
Ausnahmeregelung für Wassernetze und verbundene
Ausrüstungsteile gemäß Leitlinie 1/16 zu
Art. 1, Abs. 3.2 der Druckgeräterichtlinie.
FEX300, FEX500
Sicherheit
11
