Schalten Über Sps-Befehl; Abb. 11 Dynamisches Koordinatensystem Über Plc - Beckhoff TF5200 Funktionsbeschreibung

2.3.2 Schalten über SPS-Befehl
Neben dem Steuern des nachführenden Slaves über einen NC-Befehl kann dies äquivalent auch über eine
Vorgabe durch die SPS erfolgen.
%master
N10 X100 Z20
N20 #CHANNEL
INTERFACE ON
[DYN_CS]
...
M30
master
channel
1
statische
kartesische
Transformation
kinematische
Transformation
Physikalische Achsen

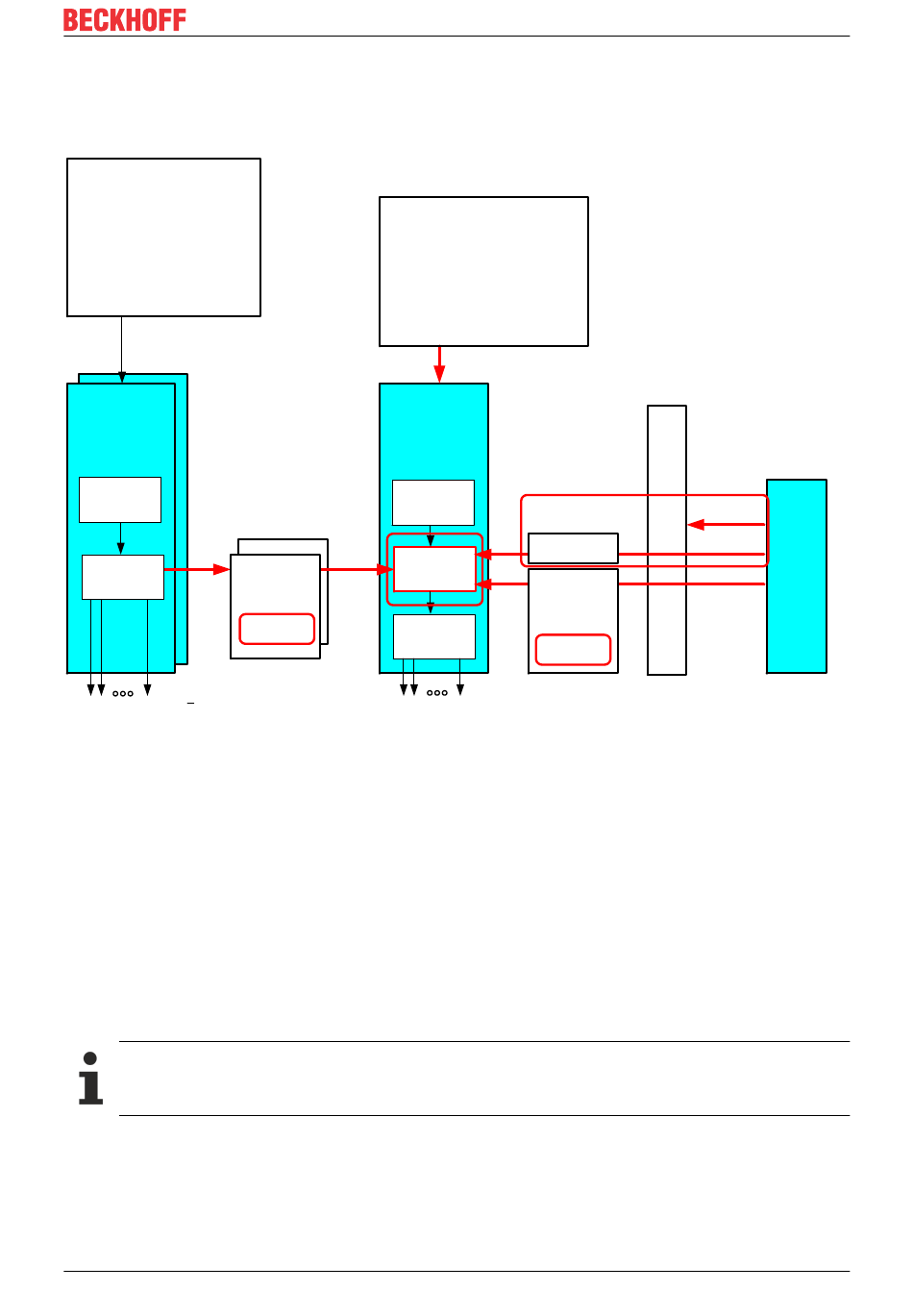

Abb. 11: Dynamisches Koordinatensystem über PLC
PLC Schaltoptionen (vgl. #TRACK CS ON/OFF)
ON / OFF
Gewünschte Filterzeit
Bezug auf kinematischen Fußpunkt
Rotationsreihenfolge
weitere Optionen
Versatzmasse
Relative ab Ein-/Ausschalten.
Ein Warten vor dem Weiterfahren, bis das Folgen des Slaves vollständig aktiv oder beendet ist,
kann durch die SPS explizit gesteuert werden. D.h. die SPS gibt z.B. nach dem Ein-/Aus-Schalten
die Vorschubfreigabe im Masterkanal erst, nachdem der Status = INACTIVE / ACTIVE ist.
