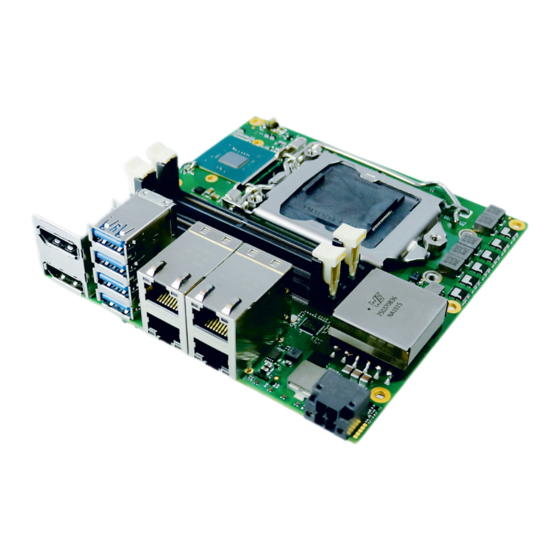

- Seite 1 CB6467 Computerboard Originalhandbuch | DE 27.05.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Ausgabestände der Dokumentation ...................... 5 2 Hinweise zur Dokumentation........................ 6 3 Sicherheitshinweise .......................... 7 4 Übersicht .............................. 9 Eigenschaften ............................ 9 Featureliste ............................ 10 Spezifikationen und Dokumente ...................... 11 5 Detaillierte Beschreibung ........................ 12 Stromversorgung .......................... 12 CPU .............................. 12 Speicher ............................ 12 M.2 Key M............................ 12 M.2 Key B ............................ 13 6 Externe Anschlüsse .......................... 14 Hinweis Kabelverwendung ...................... 14 Connector Map .......................... 14... - Seite 4 11 Technische Daten ............................ 99 11.1 Elektrische Daten .......................... 99 11.2 Umgebungsbedingungen ........................ 99 11.3 Thermische Spezifikationen ...................... 100 12 Support und Service.......................... 101 12.1 Beckhoff-Support ........................... 101 12.2 Beckhoff-Service ........................... 101 12.3 Beckhoff-Firmenzentrale ....................... 101 13 Anhang I: Post-Codes ........................... 102 14 Anhang II: Ressourcen.......................... 103 14.1 Interrupt ............................ 103 14.2 PCI-Devices........................... 104...
-
Seite 5: Ausgabestände Der Dokumentation
Ausgabestände der Dokumentation Ausgabestände der Dokumentation Version Änderungen 0.1 Vorläufige Version nur mechanisch 0.2 Vorläufige Version mit Bios-Einträgen 0.3 Vorläufige Version mit aktulalisierter BIOS Version 0.05 0.4 Vorläufige Version G2 mit Family BIOS 0.07 0.5 Vorläufige Version G2 mit BIOS 0.11 und angepasstem Blockschaltbild 1.0 Erstes Release inkl. -
Seite 6: Hinweise Zur Dokumentation
EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Sicherheitshinweise Bestimmungsgemäße Verwendung Das Computerboard CB6467 wurde ausschließlich für die Konfiguration in Automatisierungsprozessen konstruiert und entwickelt. Dazu ist das Board mit externen Schnittstellen ausgestattet, um digitale oder analoge Signale aufzunehmen oder auszugeben oder an übergeordnete Komponenten weiterzuleiten. Jegliche davon abweichende Verwendung gilt als nicht bestimmungsgemäß.
-
Seite 9: Übersicht
Es stehen zwei Varianten zur Verfügung, wobei Variante 1 mit einem Q370-Chipsatz und Variante 2 mit einem H370-Chipsatz bestückt ist. Intern verfügt das CB6467 über einen M.2 (B) Sockel (2280), einen M.2 (M) Sockel (2280) und über einen BeaCon140-Stecker. Über die internen Steckverbinder werden in Abhängigkeit vom verwendeten Chipsatz verschiedene Signale herausgeführt, die im jeweiligen Kapitel aufgelistet sind. -
Seite 10: Featureliste
Übersicht Featureliste CB6467 120 x 120-Board CPU Varianten Intel® Celeron® G4900 3.1 GHz, 2 Cores, 2 MB LLC Intel® Pentium® G5400 3.7 GHz, 2 Cores, 4 MB LLC Intel® Core™ i3-9100E 3.1 GHz, 4 Cores, 6 MB LLC Intel® Core™ i5-9500E 3.0 GHz, 6 Cores, 9 MB LLC Intel®... -
Seite 11: Spezifikationen Und Dokumente
Übersicht Spezifikationen und Dokumente Für die Erstellung dieses Handbuchs bzw. als weiterführende technische Dokumentation wurden die folgenden Dokumente, Spezifikationen oder Internetseiten in der verwendet. • PCI-Spezifikation • Version 2.3 bzw. 3.0 • www.pcisig.com • PCI Express® Base Specification • Version 5.0 •... -
Seite 12: Detaillierte Beschreibung
M.2-Karten können einfach und unkompliziert eingesetzt werden, indem sie in den Slot gesteckt und mit einer Befestigungsschraube fixiert werden. Dieser M.2-Sockel (2280) des CB6467 unterstützt Key M. Je nach verwendetem Chipsatz werden unterschiedliche Signale unterstützt. Die Tabelle im Kapitel M.2 führt alle unterstützten Schnittstellen in Abhängigkeit vom verwendeten Chipsatz auf. -
Seite 13: Key B
M.2-Karten können einfach und unkompliziert eingesetzt werden, indem sie in den Slot gesteckt und mit einer Befestigungsschraube fixiert werden. Dieser M.2-Sockel (2280) des CB6467 unterstützt Key B. Je nach verwendetem Chipsatz werden unterschiedliche Signale unterstützt. Die Tabelle im Kapitel M.2 führt alle unterstützten Schnittstellen in Abhängigkeit vom verwendeten Chipsatz auf. -
Seite 14: Externe Anschlüsse
Connector Map In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB6467-Boards zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss nachgelesen werden können. -
Seite 15: Schnittstellenliste
Externe Anschlüsse Schnittstellenliste Nummer Funktion (Bezeichnung) Seite P1500 Vin (X101) Frontpanel: Stromversorgung (X101) [} 16] P1100 LAN 1 (X102) Frontpanel: LAN 1 – 4 (X102 - X105) [} 17] P1100 LAN 2 (X103) Frontpanel: LAN 1 – 4 (X102 - X105) [} 17] P1101 LAN 3 (X104) Frontpanel: LAN 1 –... -
Seite 16: Frontpanel: Stromversorgung (X101)
UPS-OCT (One Cable Technology) realisiert werden, d.h. dass über dieses Kabel auch das Signal für die USV an das Board übertragen wird. Abb. 2: CB6467 Stromversorgung (X101) 90°-Stecker Da es sich um einen 90°-Stecker handelt, orientiert sich das Steckersymbol in der Abbildung an dem, was man sieht, wenn man seitlich (anstatt von oben) auf das Board schaut. -
Seite 17: Frontpanel: Lan 1 - 4 (X102 - X105)
LAN1 ist der Controller Intel® i219 (PHY), für Lan 2 bis 4 ist Intel® i210 (MAC/PHY) als Controller eingesetzt. Abb. 3: CB6467 LAN (X102-X105) Echtzeitanwendungen Der über PCIe angebundene Ethernet-Port ist in der Regel für Zyklus-Zeiten <= 1ms und für Distri- buted-Clock-Anwendungen bei EtherCAT geeignet. - Seite 18 Externe Anschlüsse Pinbelegung LAN-Stecker: Pin Name Beschreibung 1 LAN-0 LAN Leitung 0 + 2 LAN-0# LAN Leitung 0 - 3 LAN-1 LAN Leitung 1 + 4 LAN-2 LAN Leitung 2 + 5 LAN-2# LAN Leitung 2 - 6 LAN-1# LAN Leitung 1 - 7 LAN-3 LAN Leitung 3 +...
-
Seite 19: Frontpanel: Usb 3.0 A - D (X106 - X109)
Externe Anschlüsse Frontpanel: USB 3.0 A - D (X106 - X109) Das CB6467 stellt vier USB3.0-Anschlüsse in einem Kombistecker zur Verfügung. Die USB-Kanäle unterstützen die USB-Spezifikation 3.0. Durch das BIOS können alle notwendigen Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und Tastatur“... -
Seite 20: Frontpanel: Displayport (X110, X111)
Die Schnittstelle stellt zusätzlich HDMI/DVI-Signale zur Verfügung, die mit Hilfe eines Adapters genutzt werden können. Bitte wenden Sie sich an Ihren Distributor bezüglich passender Adapter. Abb. 5: CB6467 Display Port (X110-X111) 90°-Stecker Da es sich um einen 90°-Stecker handelt, orientiert sich das Steckersymbol in der Abbildung an dem, was man sieht, wenn man seitlich (anstatt von oben) auf das Board schaut. -
Seite 21: Interne Anschlüsse
Interne Anschlüsse Interne Anschlüsse Intern: Speicher Auf dem CB6467-Board befinden sich zwei SO-DIMM260-Speichersteckplätze für DDR4-2666-RAM. Aus technischen und mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule. - Seite 22 Interne Anschlüsse Pinbelegung Speichersockel: Beschreibung Signal Pin1 Signal Beschreibung Masse GND GND Masse Datenleitung 5 DQ5 DQ4 Datenleitung 4 Masse GND GND Masse Datenleitung 1 DQ1 DQ0 Datenleitung 0 Masse GND GND Masse Data Strobe 0 - DQS0_c NC Reserviert Data Strobe 0 + DQS0_t GND...
- Seite 23 Interne Anschlüsse Pinbelegung Speichersockel: Beschreibung Signal Pin1 Signal Beschreibung Data Strobe 8 - DQS8_c NC Reserviert Data Strobe 8 + DQS8_t GND Masse Masse GND NC Reserviert Reserviert NC GND Masse Masse GND N C Reserviert Reserviert NC GND Masse Masse GND RESET_n Reset...
- Seite 24 Interne Anschlüsse Pinbelegung Speichersockel: Beschreibung Signal Pin1 Signal Beschreibung Masse GND GND Masse Datenleitung 37 DQ37 DQ36 Datenleitung 36 Masse GND GND Masse Datenleitung 33 DQ33 DQ32 Datenleitung 32 Masse GND GND Masse Data Strobe 4 - DQS4_c NC Reserviert Data Strobe 4 + DQS4_t GND...
- Seite 25 Interne Anschlüsse Pinbelegung Speichersockel: Beschreibung Signal Pin1 Signal Beschreibung DRAM VPP VTT Terminierungs- Activating spannung Power DRAM VPP SA1 SPD-Adresse 1 Activating Power Computerboard Version: 1.0...
-
Seite 26: Intern: M.2
Interne Anschlüsse Intern: M.2 Das CB6467 ist mit zwei M.2-Sockeln ausgestattet, auf die eine M.2-2280-Karte (Key M, P1200) und eine M.2-2280-Karte (Key B, P1201) gesteckt werden können. Adapterkarten mit Standard-Steckverbindern sind als Zubehör erhältlich. Bitte kontaktieren Sie hierfür Ihren Distributor. - Seite 27 Interne Anschlüsse Pinbelegung M.2 (Key M): Beschreibung Signal Signal Beschreibung Masse GND 3.3 V1 Standby Versorgungs- spannung S3,3 V Masse GND 3.3 V2 Standby Versorgungs- spannung S3,3 V PCIe Lane Receive - PER3# N/C (nicht herausgeführt) PCIe Lane Receive + PER3 N/C (nicht herausgeführt)
- Seite 28 Interne Anschlüsse Pinbelegung M.2 (Key M): Beschreibung Signal Signal Beschreibung (nicht herausgeführt) N/C 62 N/C (nicht herausgeführt) (nicht herausgeführt) N/C 64 N/C (nicht herausgeführt) (nicht herausgeführt) N/C 66 N/C (nicht herausgeführt) Reset N/C 68 SUSCLK Systemclock Konfigurationspin CFG1 70 3.3 V Standby- Versorgungs- spannung S3,3 V...
- Seite 29 Interne Anschlüsse Pinbelegung M.2 (Key B): Beschreibung Signal Signal Beschreibung Konfigurationspin CONFIG_3 3.3 V1 Standby Versorgungs spannung S3,3 V Masse GND 3.3 V2 Standby- Versorgungs- spannung S3,3 V Masse GND FCPWROFF# Full Card Power OFF active low USB Daten + USB D+ WDISABLE# (nicht herausgeführt)
- Seite 30 Interne Anschlüsse Pinbelegung M.2 (Key B): Beschreibung Signal Signal Beschreibung (nicht herausgeführt) ANTCTL0 60 COEX3 (nicht herausgeführt) (nicht herausgeführt) ANTCTL1 62 COEX2 (nicht herausgeführt) (nicht herausgeführt) ANTCTL2 64 COEX1 (nicht herausgeführt) (nicht herausgeführt) ANTCTL3 66 SIM DETECT (nicht herausgeführt) Powergood RESET# 68 SUSCLK Systemclock...
-
Seite 31: Intern: Beacon140 (Mit Q370)
In Verbindung mit dem Q370-Chipsatz ermöglicht der BeaCon140-Stecker die flexible Erweiterung der I/O- Funktionen des CB6467. Er stellt bis zu 8 PCIe-Lanes zur Verfügung, von denen maximal 4 mit SATA2.0 (3G) und maximal 4 mit PCIe-Leitungen, sowie maximal 4 PCIe-Leitungen mit maximal 4 USB3.0-Leitungen gemultiplext sein können (siehe Tabelle). - Seite 32 Interne Anschlüsse Pinbelegung BeaCon140-Stecker: Beschreibung Signal Signal Beschreibung P_VLoad 24 V VOLOAD/ P_VIN1/VIN1 V_IN SUSV Ausgang P_VOLOAD1 SUSV Eingang P_VLoad 24 V VOLOAD/ SUSV IN2 P_VIN SUSV Ausgang P_VOLOAD2 SUSV Eingang (nicht herausgeführt) 5 V NC1 GND Masse (nicht herausgeführt) 5 V NC2 GND Masse...
- Seite 33 Interne Anschlüsse Pinbelegung BeaCon140-Stecker: Beschreibung Signal Signal Beschreibung PCIe Clock Enable PCKE5/OC4# PCKE6#/OC3# PCIe Lane 6 Clock Lane 5 Enable 6 - PCIe Clock Enable PCKE7/OC2# PCKE8#/OC1# USB Overcurrent Lane 7 active low Masse GND GND Masse PCIe Lane 5 PE5-TX/ USBC1 RX/ PCIe Lane 5 Receive +...
- Seite 34 Interne Anschlüsse Pinbelegung BeaCon140-Stecker: Beschreibung Signal Signal Beschreibung Power PME# 117 PWRGOOD Powergood Management Event active low Powerbutton PWRBTN# 119 MRST# Resetbutton active low active low PSON PSON 121 ATXPWRGD ATX Powergood Masse GND 123 GND Masse DisplayPort - / DP#/DVI 125 DDCC/DPAUX DDC Clock...
-
Seite 35: Intern: Fan
Die Baugruppe verfügt über zwei 4-polige Lüfteranschlüsse. Diese ermöglichen es, Lüfter mit einer Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Ein Signal für die Überwachung der Lüfterdrehzahl ist ebenfalls jeweils vorhanden. Abb. 9: CB6467 Fan-Ausschnitt Pinbelegung Lüfterstecker: Signal Beschreibung GND... -
Seite 36: Intern: Batterie
Alle technischen Maßnahmen für UL-Konformität sind bereits auf dem Board integriert. Für den Anschluss einer RTC-Batterie sind dementsprechend keine zusätzlichen Maßnah- men erforderlich, die Batterie muss direkt angeschlossen werden. Abb. 10: CB6467 BAT Gleichlauf der RTC Der Quarz der RTC reagiert auf Temperaturschwankungen. Darum ist ein korrekter Gleichlauf der RTC nur mit geeigneter und ausreichender Kühlung möglich! -
Seite 37: Led's
LED's LED's LED: Powercontroller Die RGB-LED, gibt über Farben und Blinkintervalle Statusmeldungen des Powercontrollers aus. Abb. 11: CB6467 Power-LED Farbe Intervall Bedeutung Keine Dauerhaft Fehlerhafter Systemzustand Weiß Dauerhaft Powerfail Cyan Dauerhaft Reserviert Magenta Dauerhaft SUSV aktiv (falls vorhanden) Blau Dauerhaft Reserviert Gelb... -
Seite 38: Led: Sata
LED's LED: SATA Die RGB-LED zeigt die Festplattenaktivität an. Abb. 12: CB6467 SATA-LED Farbe Intervall Bedeutung Rot Blinkend Aktivität (Zugriff) Version: 1.0 Computerboard... -
Seite 39: Led: Twincat
LED's LED: TwinCAT Die RGB-LED, gibt über Farben und Blinkintervalle Statusmeldungen für TwinCATaus. Abb. 13: CB6467 TC-LED Farbe Intervall Bedeutung Grün Dauerhaft TwinCAT Run Mode Blau Dauerhaft TwinCAT Config Mode Rot Dauerhaft TwinCAT Stop Anpassung der Statuscodes Es ist möglich, die Statuscodes anzupassen (z.B. als TwinCAT-LED). Dazu können die Systemfar- ben mithilfe eines SMB-Kommandos verändert werden. -
Seite 40: Led: Ups-Oct
LED's LED: UPS-OCT Die RGB-LED, zeigt über Farben und Blinkintervalle die Übertragungsqualität der UPS-OCT-Signale an. Abb. 14: CB6467 OCT-LED Farbe Intervall Bedeutung Keine Dauerhaft Kein UPS-OCT verbunden Blau Blinkend Bootloader aktiv Gelb Dauerhaft Mittlere Signalqualität Grün Dauerhaft Gute Signalqualität Rot Dauerhaft Schlechte Signalqualität... -
Seite 41: Bios
BIOS BIOS Benutzung des Setups Innerhalb der einzelnen Setup-Seiten können jederzeit mit F2 („Previous Values“) die zuletzt abgespeicherten Einstellungen wieder hergestellt werden. Mit F3 („Optimized Defaults“) werden werkseitig festgelegte Standardwerte geladen. F2/F3 und auch F4 ("Save & Reset") laden bzw. sichern immer den kompletten Satz an Einstellungen. -
Seite 42: Main
BIOS Main Aptio Setup Utility - Copyright (C) 2020 American Megatrends, Inc. Main Advanced Chipset Security Boot Save & Exit ┌─────────────────────────────────────────────────────────────────┬────────────────────────────────┐ │ │Set the Date. Use Tab to │ │ Board Information │switch between Date elements. │ │ Board CB6467 │Default Ranges: │ │ Revision 2 │Year: 2005─2099 │ │ Bios Version 0.11 │Months: 1─12 │ │ │Days: dependent on month │ │ Processor Information │ │ │ Name CoffeeLake DT │ │ │ Type Intel(R) Core(TM) │ │ │ i7─9700E CPU @ 2.60GHz │ │ │ Speed 2600 MHz │ │ │ ID 0x906ED │ │ │ Stepping R0 │────────────────────────────────│ │ Number of Processors 8Core(s) / 8Thread(s) │><: Select Screen │ │ Microcode Revision C6 │^v: Select Item │ │ GT Info GT2 (0x3E98) │Enter: Select │ │ │+/─: Change Opt. │ │ IGFX VBIOS Version N/A │F1: General Help │ │ IGFX GOP Version 9.0.1105 │F2: Previous Values │ │ Memory RC Version 0.7.1.112 │F3: Optimized Defaults │ │ Total Memory 4096 MB │F4: Save & Reset │ │ Memory Frequency 2133 MHz │ESC: Exit │ │ │ │ │ PCH Information │ │ │ Name CNL PCH─H │ │ │ Stepping BO │ │ │ │ │ │ ME FW Version 12.0.55.1521 │ │ │ │ │ │ System Date [Tue 11/01/2020] │ │ │ System Time [04:00:35] │ │ └─────────────────────────────────────────────────────────────────┴────────────────────────────────┘ Version 2.20.1275. Copyright (C) 2020 American Megatrends, Inc. Version: 1.0... - Seite 43 BIOS BIOS-Eintrag Option Board Information Board Keine Revision Keine Bios Version Keine Processor Information Name Keine Type Keine Speed Keine ID Keine Stepping Keine Number of Processors Keine Microcode Revision Keine GT Info Keine IGFX VBIOS Version Keine IGFX GOP Version Keine Memory RC Version Keine Total Memory Keine Memory Frequency Keine PCH Information Name Keine Stepping...
-
Seite 96: Mechanische Zeichnungen
Mechanische Zeichnungen Mechanische Zeichnungen 10.1 Leiterplatte: Bohrungen Abb. 15: MZ MH CB6467 Version: 1.0 Computerboard... -
Seite 97: Leiterplatte: Pin-1-Abstände
Mechanische Zeichnungen 10.2 Leiterplatte: Pin-1-Abstände Abb. 16: MZ PIN1 CB6467 Computerboard Version: 1.0... -
Seite 98: Leiterplatte: Abmessungen
Mechanische Zeichnungen 10.3 Leiterplatte: Abmessungen Abb. 17: MZ CB6467 Version: 1.0 Computerboard... -
Seite 99: Technische Daten
Technische Daten Technische Daten 11.1 Elektrische Daten Spannungsversorgung Board 24 VDC Netzteil (+20 % / - 15 %) RTC ≥3A Leistung Trafo 95 W Dauerlast 150 W Peaklast Stromverbrauch RTC ≤ 10 µm 11.2 Umgebungsbedingungen Temperaturbereich Operating 0 °C bis +60 °C (erweiterter Temperaturbereich auf Anfrage) Lagerung -25 °C bis +85 °C... -
Seite 100: Thermische Spezifikationen
Technische Daten 11.3 Thermische Spezifikationen Das Board ist spezifiziert für einen Umgebungstemperaturbereich von 0 °C bis +60 °C (erweiterter Temperaturbereich auf Anfrage). Zusätzlich muss darauf geachtet werden, dass die Temperatur des Prozessor-Dies 100 °C nicht überschreitet. Hierfür muss ein geeignetes Kühlkonzept realisiert werden, das sich an der maximalen Leistungsaufnahme des Prozessors/Chipsatzes orientiert. -
Seite 101: Support Und Service
Support und Service Support und Service 12.1 Beckhoff-Support Der Beckhoff-Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support • Planung, Programmierung und Inbetriebnahme komplexer Automatisierungssysteme •... -
Seite 102: Anhang I: Post-Codes
Anhang I: Post-Codes Anhang I: Post-Codes Während der Bootphase generiert das BIOS eine Reihe von Statusmeldungen (sog. „POST-Codes“), die mit Hilfe eines geeigneten Lesegerätes (POST-Code-Karte) ausgegeben werden können. Die Bedeutung der POST-Codes wird in dem Dokument „Aptio™ 5.x Status Codes“ von American Megatrends® erläutert, das auf der Webseite http://www.ami.com erhältlich ist. -
Seite 103: Anhang Ii: Ressourcen
Anhang II: Ressourcen Anhang II: Ressourcen 14.1 Interrupt Die verwendeten Ressourcen sind abhängig von der Setup-Einstellung. Die aufgeführten Interrupts und deren Benutzung sind durch die AT-Kompatibilität gegeben. Wenn Interrupts exklusiv auf der ISA-Seite zur Verfügung stehen müssen, sind diese durch das BIOS-Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. -
Seite 104: Pci-Devices
Anhang II: Ressourcen 14.2 PCI-Devices Die hier aufgeführten PCI-Devices sind alle auf dem Board vorhandenen, inklusive der, die durch das BIOS erkannt und konfiguriert werden. Durch Setup-Einstellungen des BIOS kann es vorkommen, dass verschiedene PCI-Devices oder Funktionen von Devices nicht aktiviert sind. Wenn Devices deaktiviert werden, kann sich dadurch bei anderen Devices die Bus-Nummer ändern. -
Seite 105: Smb-Devices
Anhang II: Ressourcen 14.3 SMB-Devices Die folgende Tabelle listet die reservierten SM-Bus-Device-Adressen in 8-Bit-Schreibweise auf. HINWEIS Diese Adressbereiche dürfen auch dann nicht von externen Geräten benutzt werden, wenn die in der Ta- belle zugeordnete Komponente auf dem Motherboard gar nicht vorhanden ist. Adresse Funktion 34-35... - Seite 106 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 D-33415 Verl www.beckhoff.de info@beckhoff.de...
