2.4.2 Beispiel 2: Schwankungen des Fußpunktes einer Kinematik
Reine Verschiebungen im Fußpunkt könnten auch im TCP-Werkzeugmittelpunkt durch eine inverse
Verschiebung ausgeglichen werden. Kommen jedoch zusätzlich Drehungen hinzu, so lässt sich das nicht
mehr einfach ausgleichen.
Die CNC kann dies jedoch durch Korrektur der Zielposition (grün) ausgleichen. Der programmierte Zielpunkt
wird dann so angefahren, als wären keine Fehler im Fußpunkt eingeprägt.
P
total,error
P
comp
P
error
P
total
P
Prog
kinematische
Basis

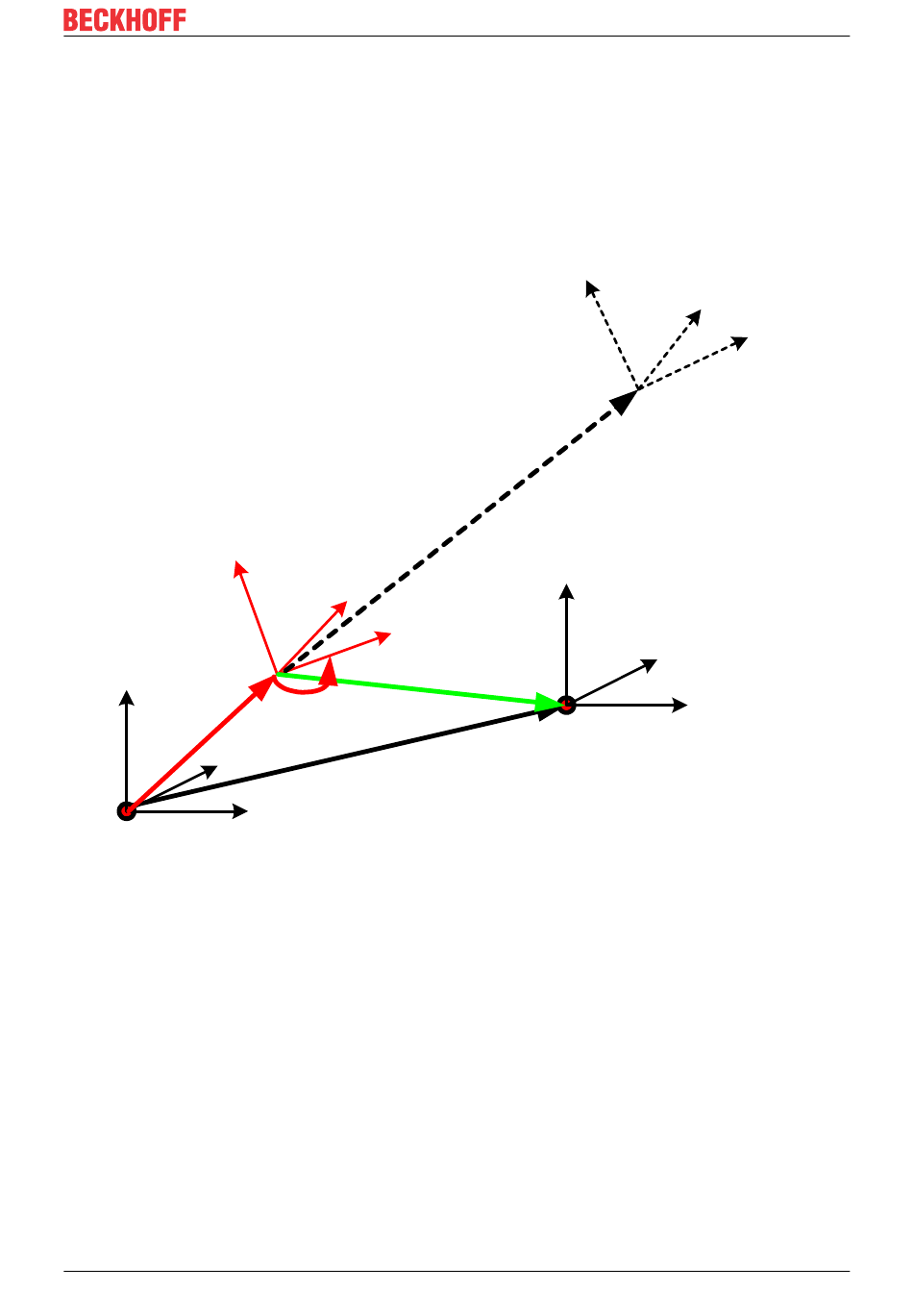

Abb. 13: Schwankungen des Fußpunkts einer Kinematik
